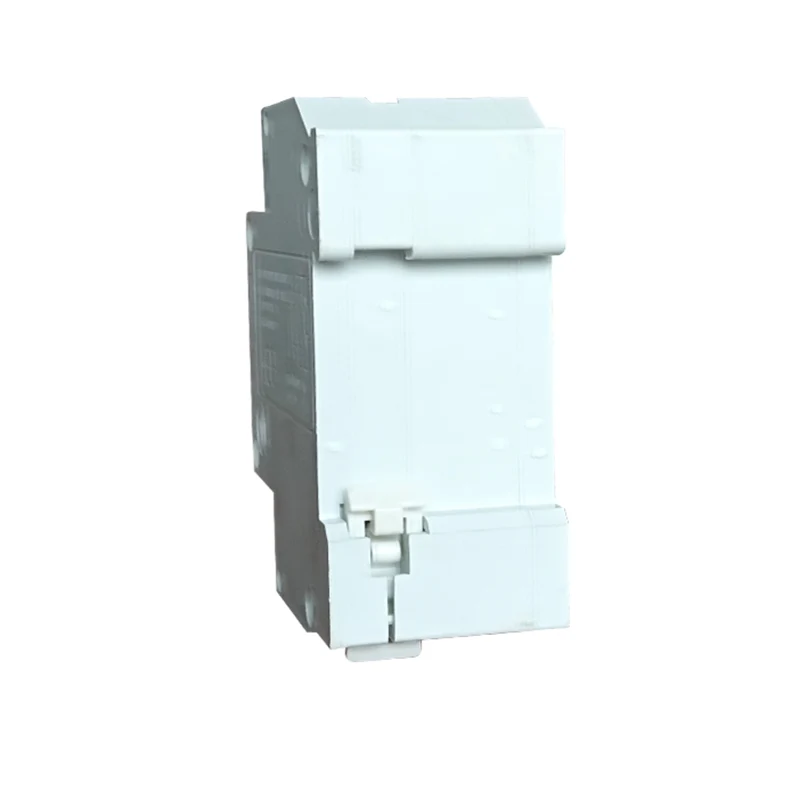

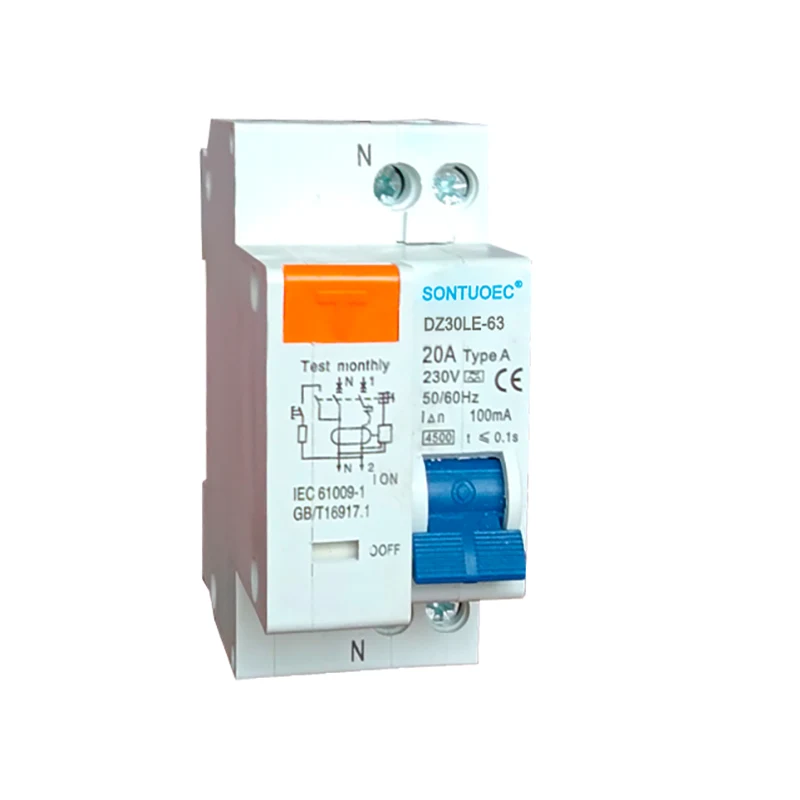

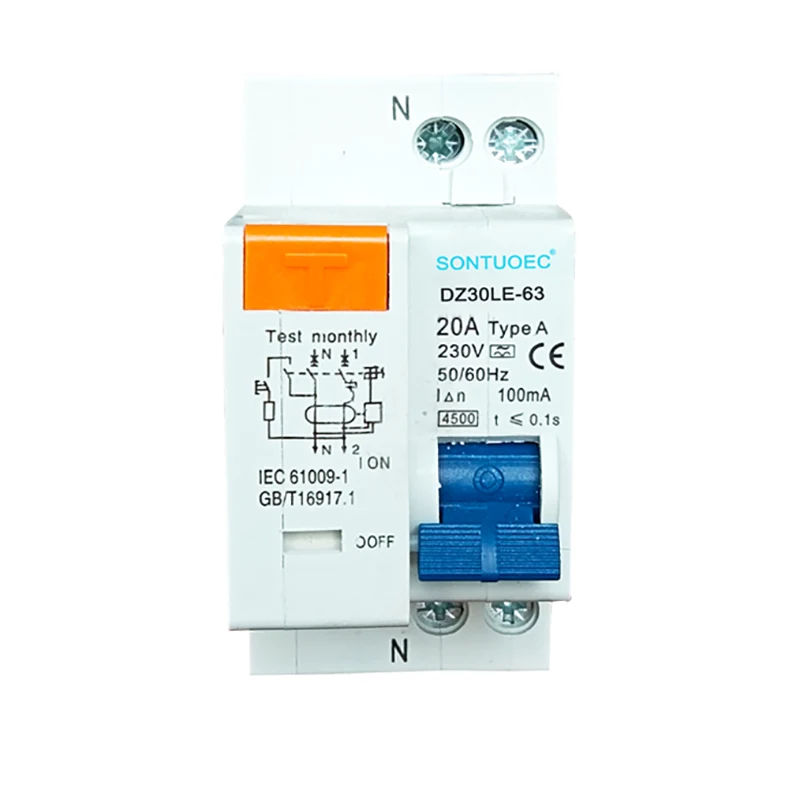

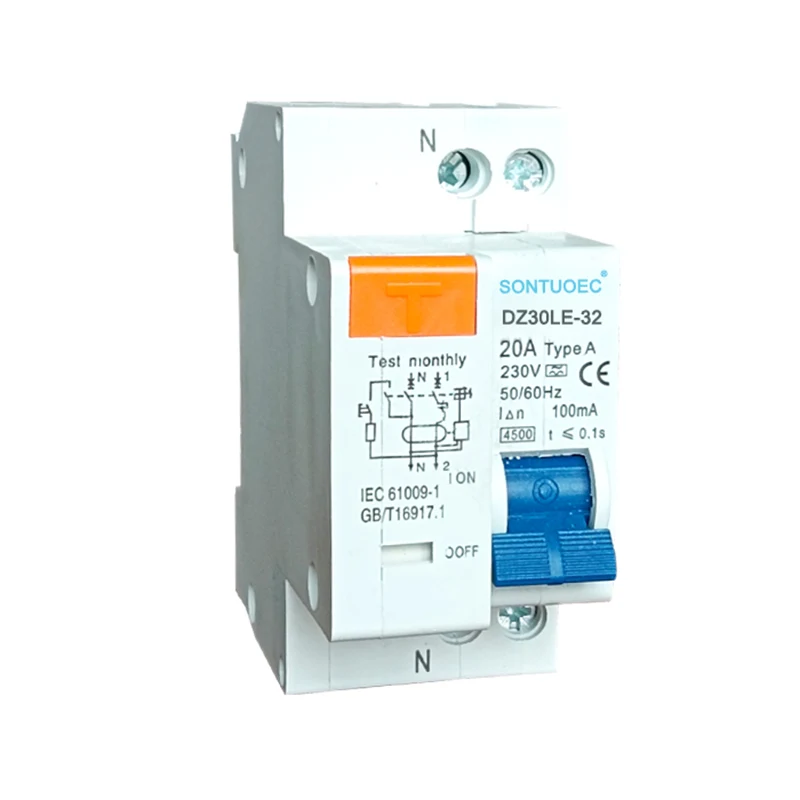

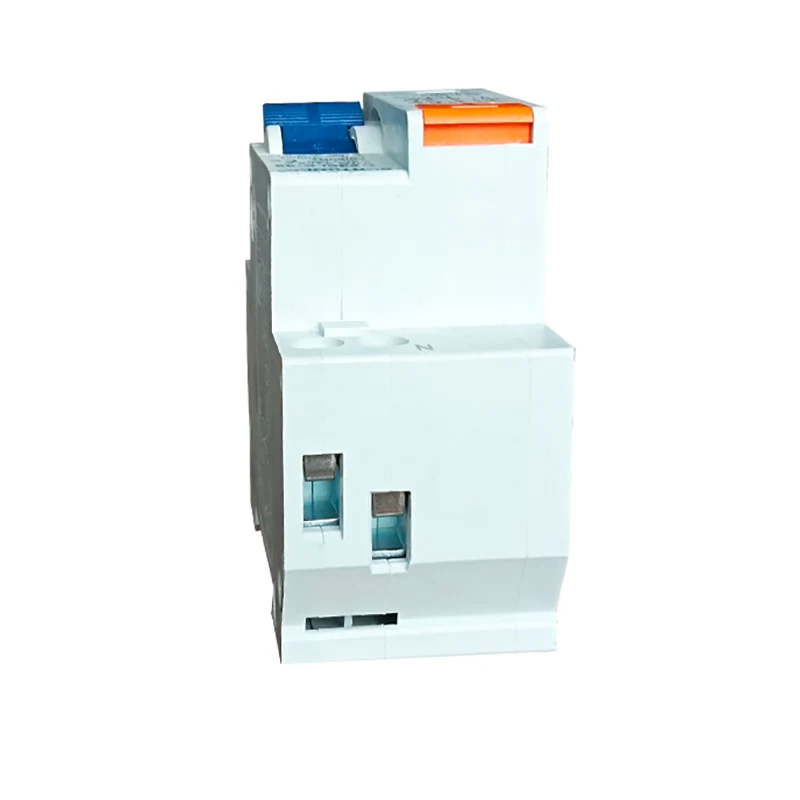

1P+N ইলেক্ট্ৰনিক টাইপ RCBOIS এটা বিশেষ ধৰণৰ চাৰ্কিট ব্ৰেকাৰ যিয়ে বৰ্তনীত থকা অৱশিষ্ট কাৰেণ্ট (লিকেজ কাৰেণ্ট) ধৰা পেলাবলৈ আৰু কাটি পেলাবলৈ বিদ্যুৎচুম্বকীয় নীতি ব্যৱহাৰ কৰে, যাৰ ফলত বৈদ্যুতিক জুই আৰু ব্যক্তিগত বিদ্যুৎস্পৃষ্ট দুৰ্ঘটনা ৰোধ কৰা হয়। একে সময়তে ইয়াৰ এটা অতিবিদ্যুৎ প্ৰবাহৰ সুৰক্ষা কাৰ্য্যও থাকে, যিয়ে বৰ্তনী আৰু সঁজুলিৰ সুৰক্ষা সুৰক্ষিত কৰিবলৈ বৰ্তনীটো অভাৰলোড বা শ্বৰ্ট চাৰ্কিট কৰিলে স্বয়ংক্ৰিয়ভাৱে শক্তি যোগান বন্ধ কৰিব পাৰে।
পণ্যৰ নাম |
DZ30L-63 |
|
মডেল |
ইলেক্ট্ৰনিক প্ৰকাৰ (MCB+RCD) |
|
পোল |
1p+n |
1p+n |
ৰেটিং কৰা হৈছে বৰ্তমানৰ(a) |
৬এ, ১০এ, ১৬এ, ২০এ, ২৫এ, ৩২এ, ৪০এ, ৬৩এ |
|
ৰেটিং চৰ্তসাপেক্ষ অৱশিষ্ট শ্বৰ্ট চাৰ্কিট কাৰেণ্ট |
৩কে, ৪.৫কা; ৬কে. |
|
মানদণ্ড |
IEC61009-1 |
|
ইলেক্ট্ৰ'-মেকানিকেল এণ্ডুৰেন্স |
৪০০০ তকৈ অধিক চক্ৰ |
|
ৰেটিং কৰা অৱশিষ্ট অপাৰেটিং কাৰেণ্ট |
10mA,30mA,100mA,300mA,500mA |
অৱশিষ্ট কাৰেণ্ট ধৰা পেলোৱা: যেতিয়া বৰ্তনীত অৱশিষ্ট কাৰেণ্ট থাকে, তেতিয়া আৰ চি বি অ’ত থকা শূন্য ক্ৰম কাৰেণ্ট ট্ৰেন্সফৰ্মাৰে এই সংকেত ধৰা পেলাব আৰু ইয়াক প্ৰক্ৰিয়াকৰণৰ বাবে বৈদ্যুতিক সংকেতলৈ ৰূপান্তৰিত কৰিব।
সংকেত প্ৰক্ৰিয়াকৰণ আৰু তুলনা: ধৰা পৰা অৱশিষ্ট কাৰেণ্ট সংকেতক পৰিবৰ্ধিত, ফিল্টাৰ আৰু প্ৰক্ৰিয়াকৰণ কৰা হ'ব, আৰু তাৰ পিছত প্ৰিছেট ক্ৰিয়া কাৰেণ্ট মানৰ সৈতে তুলনা কৰা হ'ব।
ট্ৰিপিং ক্ৰিয়া: যেতিয়া অৱশিষ্ট কাৰেণ্টে প্ৰিছেট ক্ৰিয়া কাৰেণ্ট মানত উপনীত বা অতিক্ৰম কৰে, তেতিয়া আৰ চি বি অ’ই মূল বৰ্তনী শক্তি কাটিবলৈ ট্ৰিপিং ব্যৱস্থাটো ট্ৰিপিং কৰিব।
বিদ্যুৎচুম্বকীয় নীতি: অৱশিষ্ট বিদ্যুৎ প্ৰবাহ ধৰা পেলোৱাৰ বাবে বিদ্যুৎচুম্বকীয় নীতি ব্যৱহাৰ কৰি ইয়াৰ বৈশিষ্ট্য হৈছে উচ্চ সংবেদনশীলতা আৰু দ্ৰুত সঁহাৰিৰ গতি।
বহু-কাৰ্য্যকৰী সুৰক্ষা: অৱশিষ্ট কাৰেণ্ট সুৰক্ষা কাৰ্য্যৰ উপৰিও ইয়াৰ অতি প্ৰবাহৰ সুৰক্ষা কাৰ্য্যও আছে, যিয়ে বৰ্তনী আৰু সঁজুলিৰ সুৰক্ষাক ব্যাপকভাৱে সুৰক্ষিত কৰিব পাৰে।
নিৰাপদ আৰু নিৰ্ভৰযোগ্য: আৰ চি বি অ’ই উন্নত ইলেক্ট্ৰনিক উপাদান আৰু মুক্তি ব্যৱস্থা গ্ৰহণ কৰে, যাৰ উচ্চ নিৰ্ভৰযোগ্যতা আৰু সুৰক্ষা আছে।
ইনষ্টল আৰু ৰক্ষণাবেক্ষণ কৰাটো সহজ: আৰ চি বি অ’ৰ গঠন যুক্তিসংগতভাৱে ডিজাইন কৰা হৈছে, স্থাপন কৰাটো সহজ, আৰু একে সময়তে ৰক্ষণাবেক্ষণ আৰু অভাৰহ’ল কৰাটো সহজ।
এই 1P+N ইলেক্ট্ৰনিক টাইপ RCBO চাৰ্কিট ব্ৰেকাৰ আৰু অৱশিষ্ট কাৰেণ্ট যন্ত্ৰৰ সংমিশ্ৰণ হিচাপে কাম কৰে, যিয়ে মানুহক বৈদ্যুতিকৰ দোষৰ পৰা ৰক্ষা কৰে কাৰণ অতি প্ৰবাহ, শ্বৰ্ট চাৰ্কিট, আৰ্থ ফল্ট কাৰেণ্ট। ই এটা সৰ্বোচ্চ শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট 32A বা 63A লৈকে স্ব-সুৰক্ষিত। আৰু প্ৰামাণিক IEC/EN 61009.1 ৰ সৈতে মিল খায়।
1.পৃথিৱীৰ দোষ/লিকেজৰ বিৰুদ্ধে সুৰক্ষা প্ৰদান কৰক
2.উচ্চ শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট সহ্য ক্ষমতা
3.Terminal আৰু পিন/ফৰ্ক টাইপ বাছবাৰ সংযোগৰ বাবে প্ৰযোজ্য
4. আঙুলি সুৰক্ষিত সংযোগ টাৰ্মিনেলৰ সৈতে সজ্জিত
5.আৰ্থিকভাৱে বৰ্তনীটো বিচ্ছিন্ন কৰক যেতিয়া মাটিৰ দোষ/লিকেজ কাৰেণ্ট ঘটে আৰু ৰেটিং সংবেদনশীলতা অতিক্ৰম কৰে
6.শক্তি যোগান আৰু লাইন ভল্টেজৰ পৰা স্বাধীন, আৰু বাহ্যিক হস্তক্ষেপ, ভল্টেজৰ উঠা-নমাৰ পৰা মুক্ত।
