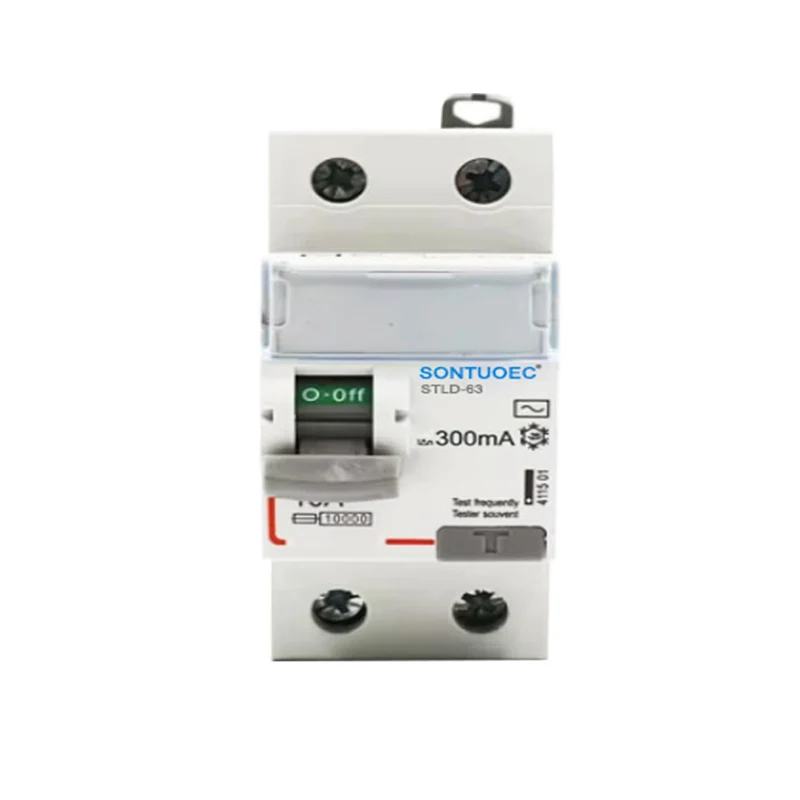

2P 63A/30mA RCD এচি প্ৰকাৰ

2P 63A/30MA RCD AC ধৰণৰ অপাৰেটিং নীতি অৱশিষ্ট কাৰেণ্ট ট্ৰেন্সফৰ্মাৰৰ ওপৰত ভিত্তি কৰি কৰা হৈছে। যেতিয়া বৈদ্যুতিক ব্যৱস্থাত এটা ভাৰসাম্যহীন কাৰেণ্ট (অৰ্থাৎ লিকেজ) হয়, তেতিয়া অৱশিষ্ট কাৰেণ্ট ট্ৰেন্সফৰ্মাৰে এই ভাৰসাম্যহীন কাৰেণ্ট ধৰা পেলায় আৰু লিকেজ কাৰেণ্টৰ সমানুপাতিক এটা চুম্বকীয় প্ৰবাহ সৃষ্টি কৰে। এই চুম্বকীয় প্ৰবাহে RCD ৰ আভ্যন্তৰীণ মুক্তি ব্যৱস্থাক সূচনা কৰে, যাৰ ফলত RCD এ শক্তি যোগান দ্ৰুতভাৱে কাটি পেলায়।

Send Inquiry

Product Description

মডেল:	ইলেক্ট্ৰ'-মেগনেটিক প্ৰকাৰ; ইলেক্ট্ৰনিক টাইপ
মানদণ্ড	আই ই চি ৬১০০৮-১
অৱশিষ্ট বিদ্যুৎ প্ৰবাহৰ বৈশিষ্ট্য:	আৰু, আৰু

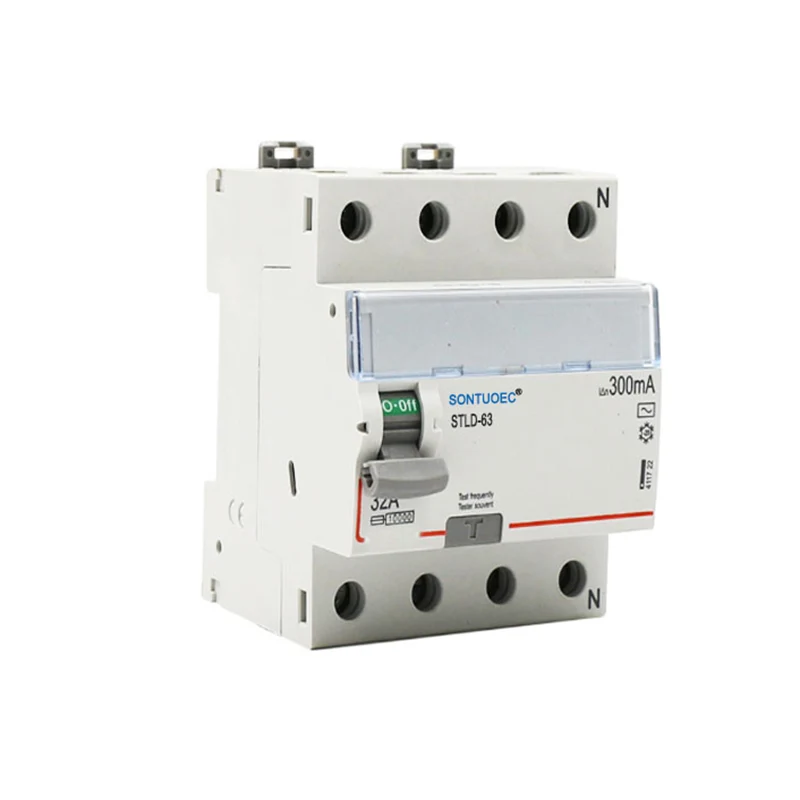

মেৰু নং:	২পি, ৪পি
ৰেটিং বৰ্তমান:	১৬এ, ২৫এ, ৩২এ, ৪০এ, ৬৩এ;
ৰেটেড ভল্টেজ:	২৩০/৪০০ভি এচি
ৰেটেড ফ্ৰিকুৱেন্সি:	৫০/৬০Hz
ৰেট কৰা অৱশিষ্ট অপাৰেটিং কাৰেণ্ট IΔN:	10mA,30mA, 100mA, 300mA, 500mA
ৰেট কৰা অৱশিষ্ট অ-অপাৰেটিং কাৰেণ্ট I ΔNO:	≤0.5iδn
ৰেটিং চৰ্তসাপেক্ষ শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট ইনক:	৬০০০এ
ৰেটিং চৰ্তসাপেক্ষ অৱশিষ্ট শ্বৰ্ট-চাৰ্কিট বৰ্তমান IΔC:	৬০০০এ
ট্ৰিপিং সময়সীমা:	তৎক্ষণাত ট্ৰিপিং≤0.1Sec
অৱশিষ্ট ট্ৰিপিং কাৰেণ্ট ৰেঞ্জ:	0.5iδn~iδn
ইলেক্ট্ৰ'-মেকানিকেল এণ্ডুৰেন্স:	৪০০০ চক্ৰ
ফাষ্টনিং টৰ্ক:	২.০nm
সংযোগ টাৰ্মিনেল:	ক্লেম্পৰ সৈতে স্ক্ৰু টাৰ্মিনেল পিলাৰ টাৰ্মিনেল

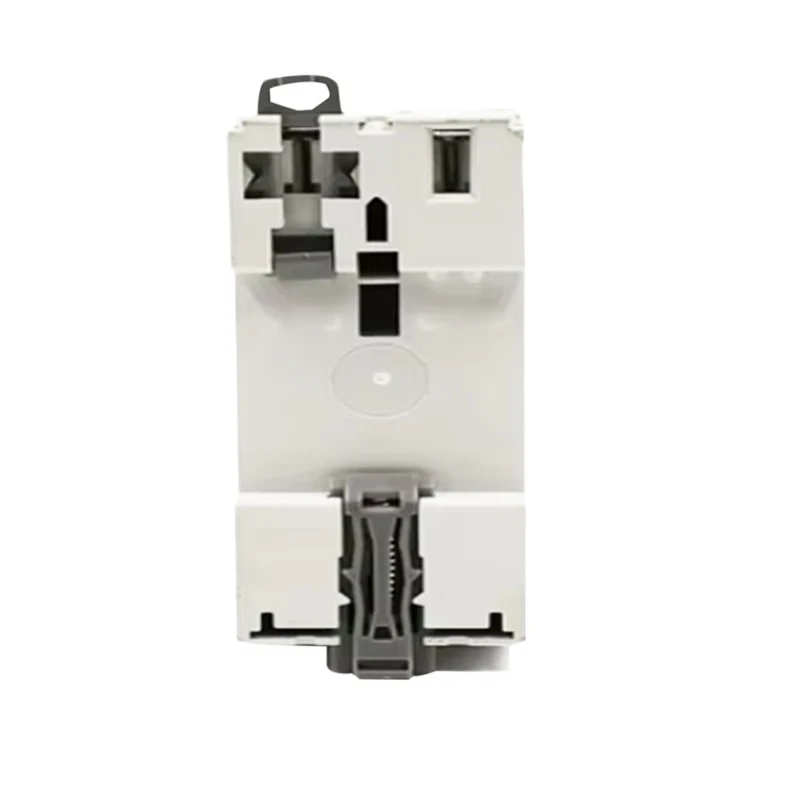

সংস্থাপন:	35mm DIN ৰেল মাউন্ট

মূল ধাৰণা

 2p: এই RCD (অৱশিষ্ট কাৰেণ্ট ডিভাইচ) এটা বাইপোলাৰ চুইচ, অৰ্থাৎ, ই একে সময়তে দুটা শাৰীৰ অন-অফ নিয়ন্ত্ৰণ কৰিব পাৰে বুলি বুজায়। এই ডিজাইনটো সাধাৰণতে ব্যৱহাৰ কৰা হয় য’ত একে সময়তে ফেজ আৰু শূন্য ৰেখা দুয়োটাকে কাটি পেলোৱাৰ প্ৰয়োজন হয় যাতে লিকেজ বা দোষৰ সৃষ্টি হ’লে বৰ্তনীটো সম্পূৰ্ণৰূপে কাটি পেলাব পৰা যায়, যাৰ ফলত বিদ্যুৎস্পৃষ্ট বা বৈদ্যুতিক জুইৰ দৰে সুৰক্ষা দুৰ্ঘটনা ৰোধ কৰিব পৰা যায়।

 63a: সূচায় যে RCD ৰ ৰেটিং 63 amps ৰ সৈতে। ৰেটেড কাৰেণ্ট হৈছে সৰ্বোচ্চ কাৰেণ্ট মান যিটো আৰচিডিয়ে অতি উত্তাপ বা ক্ষতি নকৰাকৈ অবিৰতভাৱে কঢ়িয়াব পাৰে। ব্যৱহাৰিক প্ৰয়োগত বৈদ্যুতিক ব্যৱস্থাৰ বোজা অনুসৰি উপযুক্ত ৰেটিংযুক্ত কাৰেণ্ট নিৰ্বাচন কৰিব লাগে।

 30mA: এই RCD ৰ লিকেজ ক্ৰিয়া কাৰেণ্ট 30 mA বুলি বুজায়। লিকেজ ক্ৰিয়া কাৰেণ্ট হৈছে নূন্যতম কাৰেণ্ট মান য'ত আৰচিডিয়ে লিকেজ কাৰেণ্ট ধৰা পেলায় আৰু এটা কাৰ্য্য ট্ৰিগাৰ কৰে। যেতিয়া বৈদ্যুতিক ব্যৱস্থাত লিকেজ কাৰেণ্টে এই মান অতিক্ৰম কৰে, তেতিয়া আৰ চি ডিয়ে ব্যক্তিগত সুৰক্ষা সুৰক্ষিত কৰিবলৈ আৰু বৈদ্যুতিক জুইৰ দৰে দুৰ্ঘটনা ৰোধ কৰিবলৈ বিদ্যুৎ যোগান দ্ৰুতভাৱে কাটি পেলাব।

 আৰ চি ডি: অৱশিষ্ট বিদ্যুৎ প্ৰবাহ যন্ত্ৰ হৈছে বৈদ্যুতিক ব্যৱস্থাত অৱশিষ্ট কাৰেণ্ট (অৰ্থাৎ লিকেজ কাৰেণ্ট) ধৰা পেলাবলৈ আৰু শক্তি যোগান কাটিবলৈ ব্যৱহাৰ কৰা এটা বৈদ্যুতিক সুৰক্ষা যন্ত্ৰ। বৈদ্যুতিক সঁজুলি আৰু কৰ্মীসকলৰ বাবে ব্যাপক সুৰক্ষা প্ৰদান কৰিবলৈ বিভিন্ন কম ভোল্টেজ বৈদ্যুতিক ব্যৱস্থাত ইয়াক ব্যাপকভাৱে ব্যৱহাৰ কৰা হয়।

 AC ধৰণ: এই RCD বিকল্প বিদ্যুৎ প্ৰবাহ (AC) ব্যৱস্থাৰ বাবে উপযুক্ত বুলি বুজায়। বিকল্প বিদ্যুৎ প্ৰবাহ (AC) হৈছে বিদ্যুৎ প্ৰেৰণৰ এটা সাধাৰণ উপায় আৰু ইয়াৰ বৈশিষ্ট্য হৈছে ডাইৰেক্ট কাৰেণ্ট (DC)ৰ তুলনাত ভল্টেজ আৰু কাৰেণ্টৰ দিশত সময়ে সময়ে পৰিৱৰ্তন কৰা। গতিকে আৰ চি ডি নিৰ্বাচন কৰাৰ সময়ত বৈদ্যুতিক ব্যৱস্থাৰ প্ৰকাৰ (এ চি বা ডি চি)ৰ ওপৰত ভিত্তি কৰি উপযুক্ত আৰ্হি বাছি ল’ব লাগে।

1.পৃথিৱীৰ দোষ/লিকেজৰ বিৰুদ্ধে সুৰক্ষা প্ৰদান কৰক

2.উচ্চ শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট সহ্য ক্ষমতা

3.Terminal আৰু পিন/ফৰ্ক টাইপ বাছবাৰ সংযোগৰ বাবে প্ৰযোজ্য

4. আঙুলি সুৰক্ষিত সংযোগ টাৰ্মিনেলৰ সৈতে সজ্জিত

5.আৰ্থিকভাৱে বৰ্তনীটো বিচ্ছিন্ন কৰক যেতিয়া মাটিৰ দোষ/লিকেজ কাৰেণ্ট ঘটে আৰু ৰেটিং সংবেদনশীলতা অতিক্ৰম কৰে

6.শক্তি যোগান আৰু লাইন ভল্টেজৰ পৰা স্বাধীন, আৰু বাহ্যিক হস্তক্ষেপ, ভল্টেজৰ উঠা-নমাৰ পৰা মুক্ত। ----------- ডাঙৰ আকাৰৰ সংযোগ তাঁৰ ( 35mm সংযোগ কেবল)
