3 ফেজ মটৰ ষ্টাৰ্টাৰটোৱে মটৰৰ সৈতে সমান্তৰালভাৱে সংযুক্ত পাৱাৰ কন্টাক্টসমূহ এটা চুম্বকীয় কন্টাক্টৰৰ জৰিয়তে মুকলি কৰে আৰু মটৰ ষ্টাৰ্ট আৰু ষ্টপ কন্ট্ৰ'ল উপলব্ধি কৰে। একে সময়তে ইয়াৰ এটা অভাৰলোড প্ৰটেকচন ফাংচনও থাকে, যিয়ে মটৰটো অভাৰলোড কৰিলে মটৰটো ক্ষতিৰ পৰা ৰক্ষা কৰিবলৈ স্বয়ংক্ৰিয়ভাৱে বৰ্তনীটো কাটি পেলাব পাৰে।
মূল কাৰিকৰী প্ৰাচলসমূহ:
প্ৰকাৰ | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP(AC-3) ৰিট কৰা শক্তি(AC-3) IEC60947-4 |
২২০ভি | ২.২/৩ ২.৭/৩.৫ | ৩.৭/৫ | ৪/৫.৫ | ৪/৫.৫ | ৫.৫/৭.৫ | ৭.৫/১০ | ১৫/১৮.৫ | ১৮.৫/২২ | ২২/৩০ | ৩০/৩৫ |
৩৮০ভি | ২.৭/৩.৫ ৪/৫.৫ | ৫.৫/৭.৫ | ৭.৫/১০ | ৭.৫/১০ | ১১/১৫ | ১৫/১৮.৫ | ২২/২৫ | ২৫/৩০ | ৩৭/৪৫ | ৪৫/৫৫ | |
ৰিটেড কাৰেণ্ট(AC-3) জিবি১৪০৪৮.৪ |
২২০ভি | ১১/১৩ | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
৩৮০ভি | ৭/৯ | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
ৰিটেড হিটিং কাৰেণ্ট(A) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
660 চন ভোকত ভোকাতুৰ কৰা ভোলাজ(v) | |||||||||||
Auxicary যোগাযোগ এচি-১৫ |
যোগাযোগ কৰক | মানদণ্ড | 1নহয় | 1NO+1NC | 2NO+2NC | ||||||
ৰিটেড কাৰেণ্ট(A) | ২২০ভি | 1.6 | |||||||||
৩৮০ভি | 0.95 | ||||||||||
এনক্ল'জাৰ ৰেটিং | LP30 | ||||||||||
Machanical Life | 1000 | 500 |

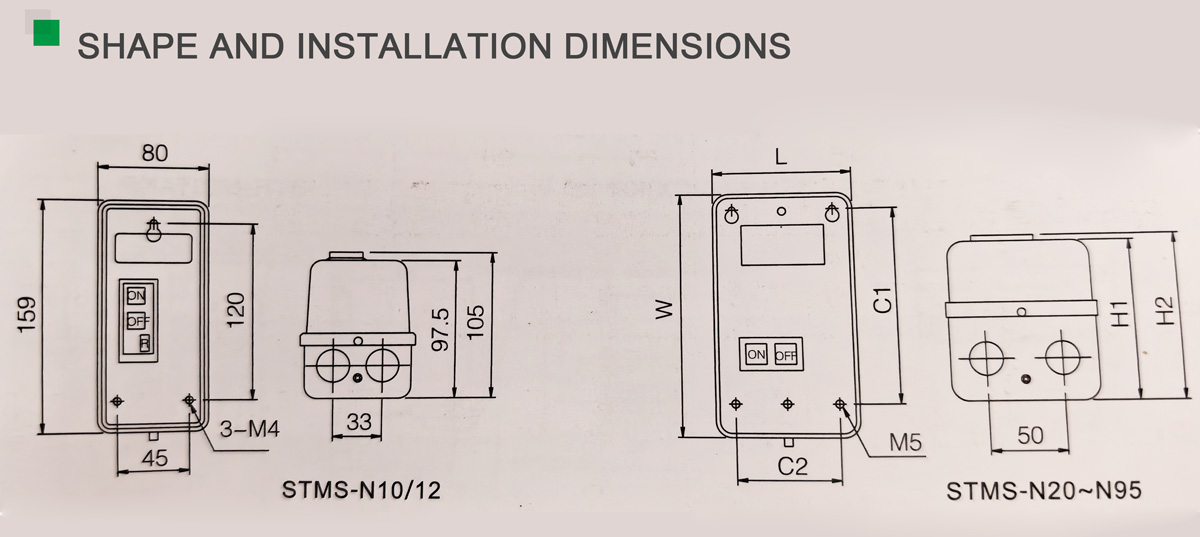

প্ৰকাৰ | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
কাৰ্য্যৰ নীতি
তিনি-পৰ্যায়ৰ চুম্বকীয় মটৰ ষ্টাৰ্টাৰৰ কৰ্মনীতি বিদ্যুৎচুম্বকীয় প্ৰৰোচনাৰ নীতিৰ ওপৰত ভিত্তি কৰি কৰা হয়। যেতিয়া চুম্বকীয় কন্টাক্টৰ কইল শক্তিশালী হয়, তেতিয়া ই এটা চুম্বকীয় ক্ষেত্ৰ সৃষ্টি কৰে, যিয়ে আৰ্মেচাৰক কাৰ্য্য কৰিবলৈ আৰু কন্টাক্টসমূহ বন্ধ কৰিবলৈ আকৰ্ষণ কৰে, যাৰ ফলত মটৰলৈ শক্তি যোগান ধৰে। যেতিয়া মটৰটো বন্ধ কৰাটো প্ৰয়োজনীয় হয়, তেতিয়া চুম্বকীয় কন্টাক্টৰ কইললৈ শক্তি যোগান কাটি পেলোৱা হয়, চুম্বকীয় ক্ষেত্ৰখন নোহোৱা হৈ যায়, আৰ্মেচাৰ ৰিছেট হয়, কন্টাক্টবোৰ ভাঙি যায় আৰু মটৰ চলি থকা বন্ধ হৈ যায়। একে সময়তে, অভাৰলোড ৰিলেই মটৰৰ চলি থকা কাৰেণ্ট নিৰীক্ষণ কৰিব, যেতিয়া কাৰেণ্টে ছেট মান অতিক্ৰম কৰে, ই অভাৰলোড সুৰক্ষা ট্ৰিগাৰ কৰিব আৰু বৰ্তনীটো কাটি পেলাব।

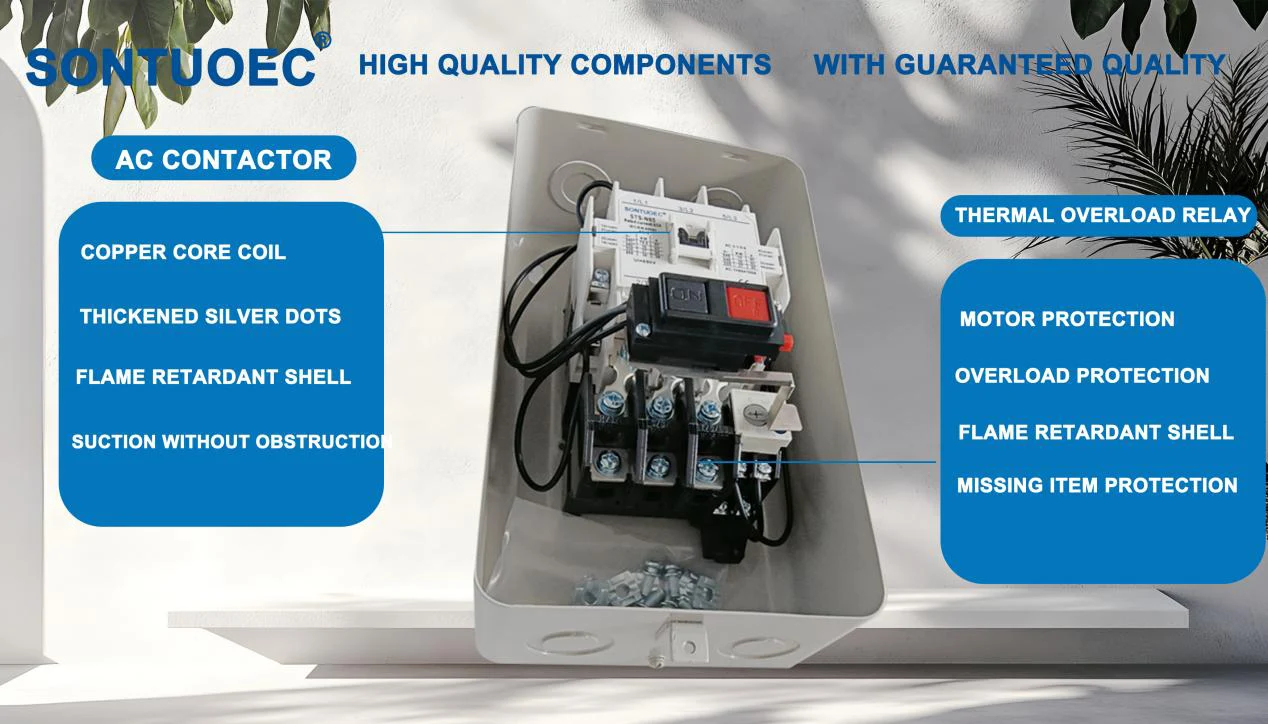

অভাৰলোড প্ৰটেকচন ফাংচন: থ্ৰী-ফেজ মেগনেটিক মটৰ ষ্টাৰ্টাৰত এটা বিল্ট-ইন অভাৰলোড ৰিলে থাকে, যিয়ে মটৰটো অভাৰলোড কৰিলে স্বয়ংক্ৰিয়ভাৱে বৰ্তনীটো কাটি পেলাব পাৰে আৰু মটৰটোক ক্ষতিৰ পৰা ৰক্ষা কৰিব পাৰে।
আৰম্ভণি নিয়ন্ত্ৰণ: মটৰ ষ্টাৰ্ট কণ্ট্ৰল মেগনেটিক কন্টাক্টৰৰ জৰিয়তে উপলব্ধি কৰা হয়, যাৰ নিৰ্ভৰযোগ্য কাৰ্য্য বৈশিষ্ট্য আৰু দীৰ্ঘ সেৱা জীৱন আছে।
কমপেক্ট গঠন: তিনি-ফেজ মেগনেটিক মটৰ ষ্টাৰ্টাৰে কম্পেক্ট গঠনৰ ডিজাইন গ্ৰহণ কৰে, অলপ ঠাই দখল কৰে আৰু স্থাপন আৰু ৰক্ষণাবেক্ষণ কৰাটো সহজ।
একাধিক নিয়ন্ত্ৰণ ধৰণ: বিভিন্ন প্ৰয়োগৰ প্ৰয়োজনীয়তা অনুসৰি, তিনিটা-ফেজ মেগনেটিক মটৰ ষ্টাৰ্টাৰক একাধিক নিয়ন্ত্ৰণ ধৰণত ব্যৱহাৰ কৰিব পাৰি, যেনে প্ৰত্যক্ষ আৰম্ভণি, ষ্টাৰ-ডেল্টা ষ্টাৰ্ট, অটোট্ৰেন্সফৰ্মাৰ ষ্টাৰ্ট, ইত্যাদি।
ঔদ্যোগিক অটোমেচন নিয়ন্ত্ৰণ ব্যৱস্থা, বৈদ্যুতিক শক্তি ব্যৱস্থা, নিৰ্মাণ সঁজুলি আৰু অন্যান্য অনুষ্ঠানত তিনি-ফেজ মেগনেটিক মটৰ ষ্টাৰ্টাৰ বহুলভাৱে ব্যৱহাৰ কৰা হয় য’ত তিনি-ফেজ মটৰ আৰম্ভ কৰি বন্ধ কৰিব লাগে। বিশেষকৈ মটৰ নিয়ন্ত্ৰণ বৰ্তনীত যিবোৰত সঘনাই আৰম্ভ আৰু বন্ধ কৰাৰ প্ৰয়োজন হয়, তিন পৰ্যায়ৰ মেগনেটিক মটৰ ষ্টাৰ্টাৰৰ সুৰক্ষা বিশেষভাৱে গুৰুত্বপূৰ্ণ।
