AC চুম্বকীয় কন্টাক্টৰ

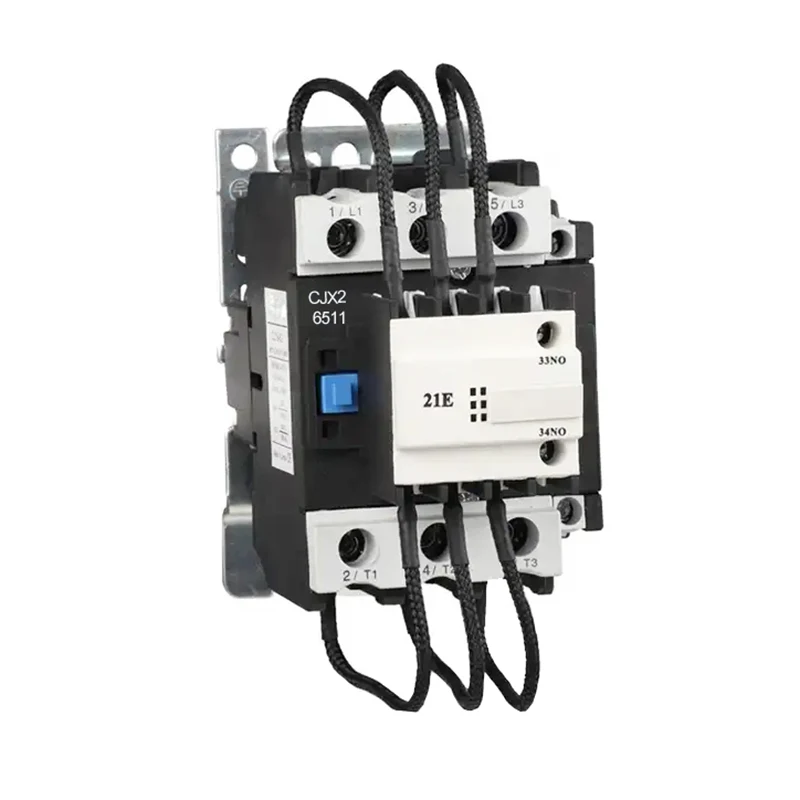

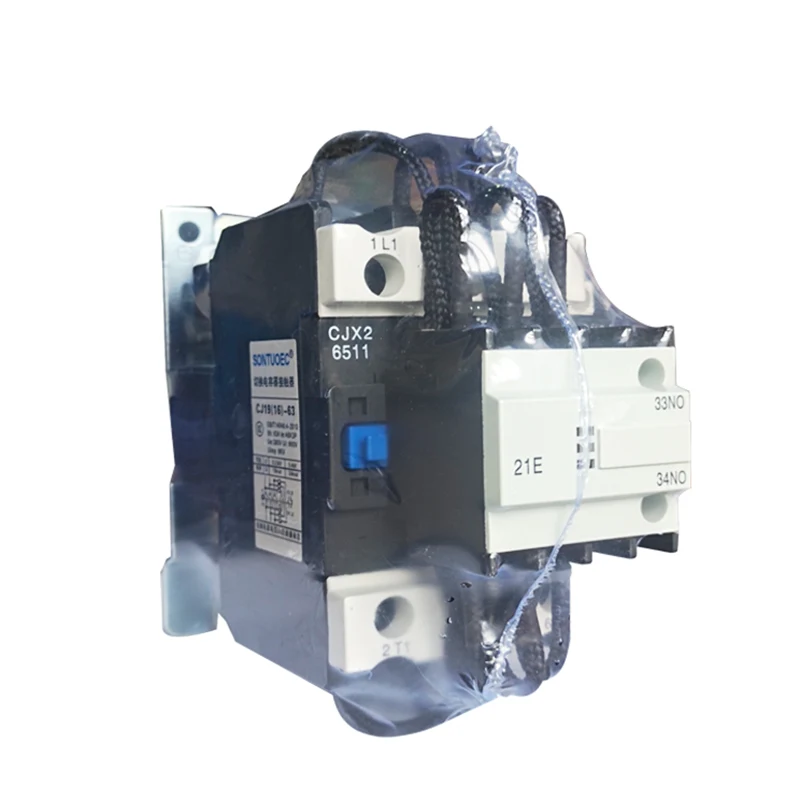

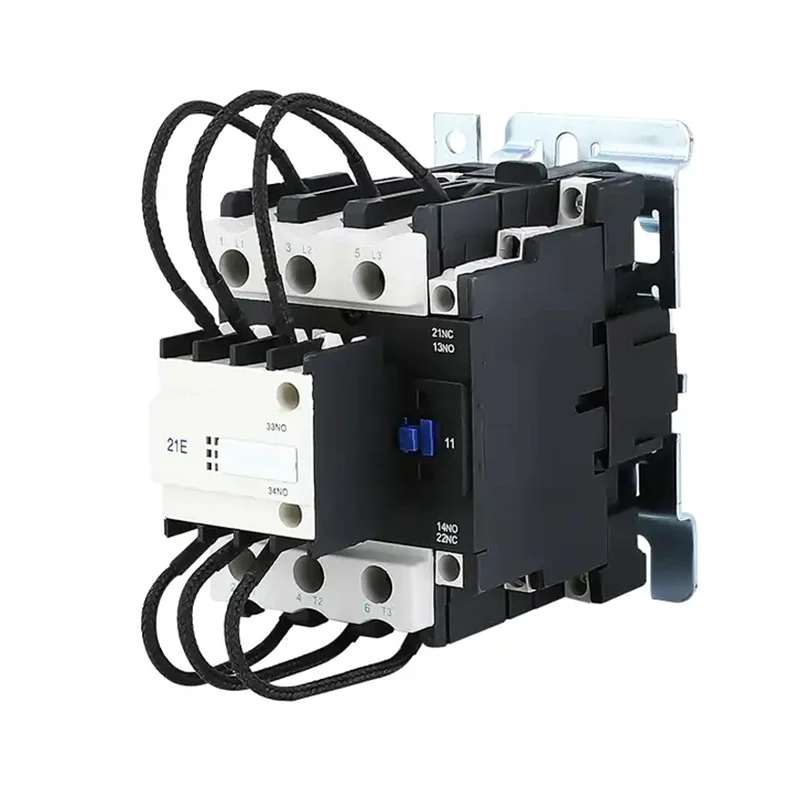

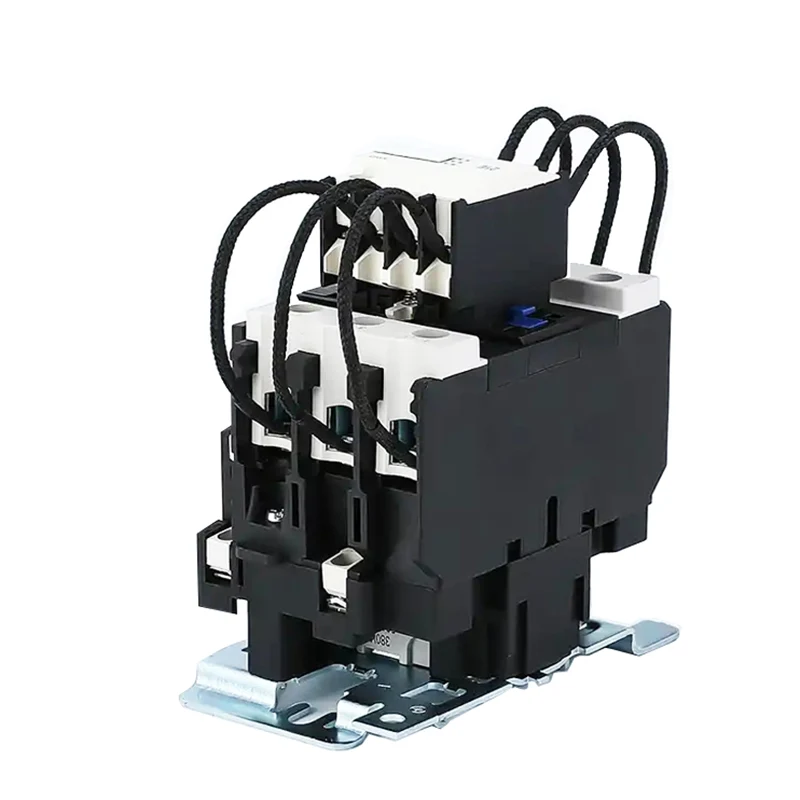

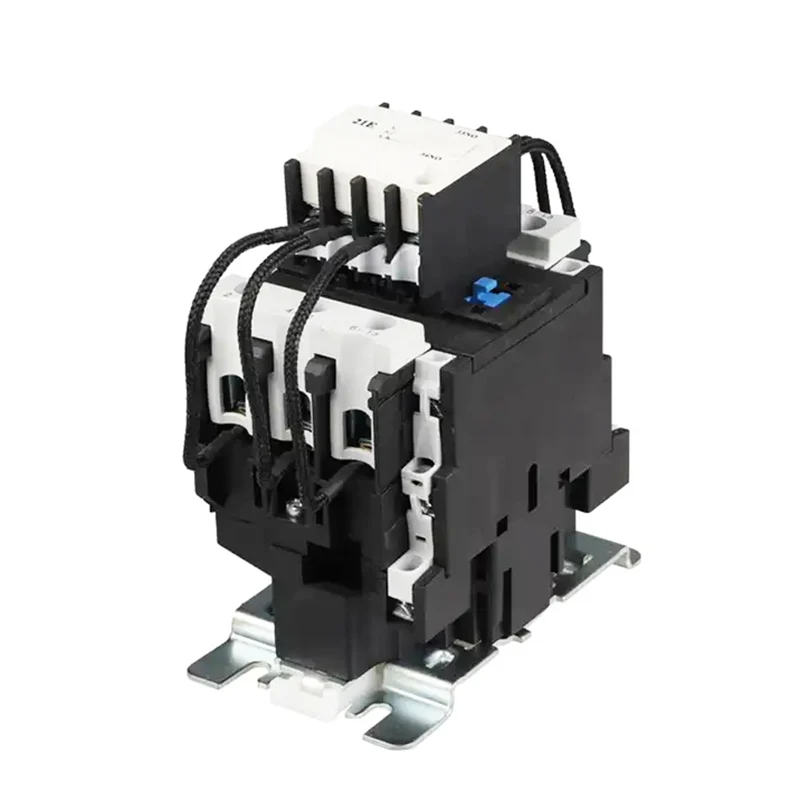

SCJ19 চুইচিং কেপাচিটৰৰ ধৰণ কন্টাক্টৰক AC 50Hz বা 60Hz, 380V লৈকে, LV কেপাচিটৰ নিয়ন্ত্ৰণ ডিভাইচ চলোৱা বা চুইচিং কৰাৰ বাবে AC 50Hz বা 60Hz, লৈকে ব্যৱহাৰ কৰা হয়। এন্টিচাৰ্জ ডিভাইচৰ সহায়ত ই বন্ধ হোৱাৰ জোকাৰণিৰ প্ৰভাৱ কমাই দিব পাৰে আৰু অভাৰলোডক ভাঙি যোৱাৰ পৰা ৰক্ষা কৰিব পাৰে।

কাৰ্য্যৰ নীতি

এ চি চুম্বকীয় কন্টাক্টৰৰ অপাৰেটিং নীতি ইলেক্ট্ৰ’মেগনেটিক ইণ্ডাকচন আৰু মেগনেটিক বলৰ ওপৰত ভিত্তি কৰি কৰা হয়। যেতিয়া কুণ্ডলীটো শক্তিশালী হয়, তেতিয়া সৃষ্টি হোৱা চুম্বকীয় ক্ষেত্ৰই লোহাৰ কোৰটোক আকৰ্ষণ কৰে আৰু সংস্পৰ্শবোৰ বন্ধ কৰে, যাৰ ফলত বৰ্তনীটো মুকলি হয়। যেতিয়া কুণ্ডলীটো ডি-এনাৰ্জাইজ কৰা হয়, তেতিয়া চুম্বকীয় ক্ষেত্ৰখন নোহোৱা হৈ যায়, লোহাৰ কোৰটো বসন্তৰ ক্ৰিয়াৰ অধীনত পুনৰ স্থাপন হয়, সংস্পৰ্শটো ভাঙি যায় আৰু বৰ্তনীটো বিচ্ছিন্ন হয়। এইদৰে এ চি মেগনেটিক কন্টাক্টৰে এ চি বৰ্তনীৰ নিয়ন্ত্ৰণ উপলব্ধি কৰে।

গঠন আৰু গঠন

AC চুম্বকীয় কন্টাক্টৰ মূলতঃ তলত দিয়া অংশসমূহৰ দ্বাৰা গঠিত:

বিদ্যুৎচুম্বকীয় ব্যৱস্থা: কইল, কোৰ আৰু আৰ্মেচাৰৰ দৰে উপাদান অন্তৰ্ভুক্ত কৰা হৈছে, যিবোৰ চুম্বকীয় ক্ষেত্ৰ আৰু চুম্বকীয় ক্ৰিয়া সৃষ্টিৰ বাবে মূল অংশ।

যোগাযোগ ব্যৱস্থা: মূল সংস্পৰ্শ আৰু সহায়ক সংস্পৰ্শ অন্তৰ্ভুক্ত কৰা অন্তৰ্ভুক্ত, যিবোৰ বৰ্তনীটো অন আৰু অফ কৰিবলৈ ব্যৱহাৰ কৰা হয়। মূল সংস্পৰ্শসমূহ সাধাৰণতে বৃহৎ প্ৰবাহ কঢ়িয়াবলৈ ব্যৱহাৰ কৰা হয়, আনহাতে বিভিন্ন নিয়ন্ত্ৰণ কাৰ্য্যসমূহ উপলব্ধি কৰিবলৈ সহায়ক সংস্পৰ্শসমূহ ব্যৱহাৰ কৰা হয়।

ARC অগ্নিনিৰ্বাপক যন্ত্ৰ: সংস্পৰ্শ বিচ্ছিন্ন হ'লে চাপটো নিৰ্বাপিত কৰিবলৈ ব্যৱহাৰ কৰা হয়, যাৰ ফলত চাপটোৱে সংস্পৰ্শৰ ক্ষতি কৰাত বাধা দিয়ে।

অন্যান্য উপাদান: যেনে স্প্ৰিং, ব্ৰেকেট, আৱাস আদি, কন্টাক্টৰৰ স্বাভাৱিক কাৰ্য্য নিশ্চিত কৰিবলৈ উপাদানসমূহ ঠিক আৰু সমৰ্থন কৰিবলৈ ব্যৱহাৰ কৰা হয়।

গঠন বৈশিষ্ট্যসমূহ

1. কাৰেণ্ট সীমিত ৰেজিষ্টেন্সৰ সৈতে একত্ৰিত কৰা কন্টাক্টৰ, অনুমোদিত মানৰ ভিতৰত চুইচিং-অন উত্থান সীমিত কৰিব পৰা যায়।

2.কন্টাক্টৰটো প্ৰত্যক্ষভাৱে কাৰ্য্য কৰা দ্বৈত-ব্ৰেক গঠনৰ, কৰ্মীকৰণ ব্যৱস্থাটো চঞ্চল, হাতেৰে পৰীক্ষা কৰিবলৈ সহজ,কম্পেক্ট ষ্ট্ৰাকচাৰ কনভেনিয়েন্ট সলনি কৰিবলৈ।

3.ৱায়াৰিং টাৰ্মিনেল ব্লক কভাৰৰ দ্বাৰা সুৰক্ষিত,নিৰাপদ আৰু নিৰ্ভৰযোগ্য।

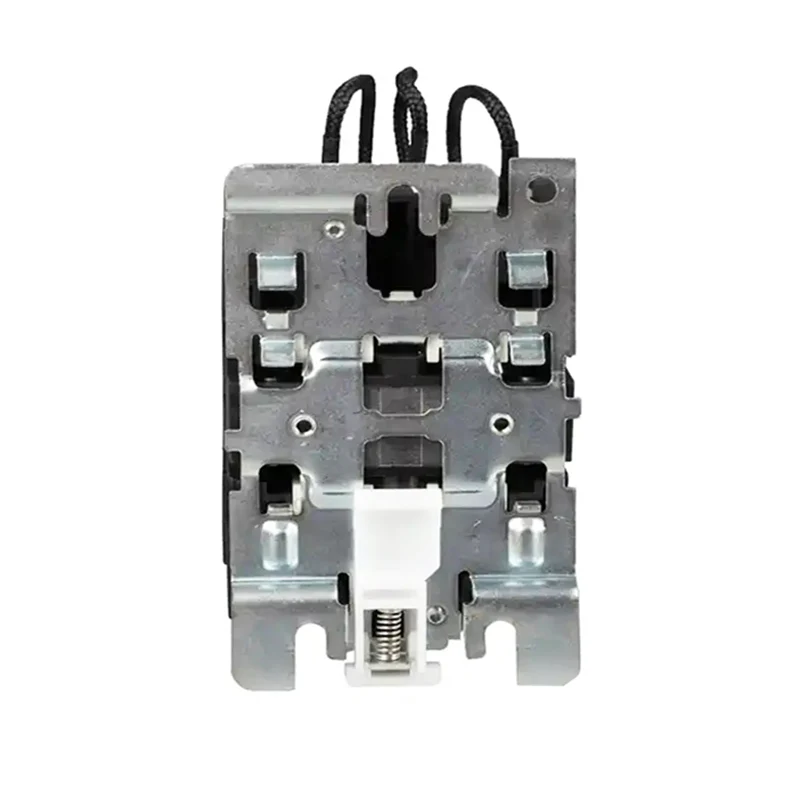

4.ইয়াক স্ক্ৰু,বা 35/75mm ষ্টেণ্ডাৰ্ড ৰেলত মাউন্ট কৰিব পাৰি।

কাম কৰা আৰু সংস্থাপনৰ অৱস্থা

(১)এম্বিয়েণ্ট টেম্পাৰেচাৰ:-৫°C-+৪০°C,গড় উষ্ণতা ২৪ ঘণ্টাত +৩৫°C ৰ ওপৰত হ’ব নালাগে।

(২) বায়ুমণ্ডলীয় অৱস্থা: বায়ুমণ্ডল পৰিৱেশৰ আৰ্দ্ৰতা ৫০% ৰ তলৰ যেতিয়া +৪০°C. পৰিৱেশৰ আৰ্দ্ৰতা কম উষ্ণতাত বেছি হ’ব পাৰে। আটাইতকৈ ভিজা মাহত গড়ৰ বাবে গড়ৰ গড় কম উষ্ণতা + সৰ্বোচ্চ আপেক্ষিক আৰ্দ্ৰতাৰ সৈতে গড়ে 25 °C, আৰু উষ্ণতাৰ পৰিৱৰ্তন বিবেচনা কৰি আৰু ঘটাৰ কাৰণ বিবেচনা কৰি কাৰণ জেলৰ পৃষ্ঠত থকা উৎপাদন।

(৩)ইষ্টল কৰাৰ সময়ত ২০০০ মিটাৰৰ অধিক উচ্চতা নহয়।

(৪)প্ৰদূষণ শ্ৰেণী: ৩ শ্ৰেণী

(৫)সংস্থাপন শ্ৰেণী: III

(৬)ইনষ্টলেচনৰ অৱস্থা: মাউণ্টিং পৃষ্ঠ আৰু উলম্ব সমতলৰ ঢাল ± ৫ °তকৈ বেছি নহয়, আৰু কোনো বিশেষ প্ৰভাৱ আৰু কম্পন, ঠাইখন জোকাৰি দিয়া নহয়।

মূল বৈশিষ্ট্যসমূহ

নিৰ্ভৰযোগ্য কাম: এচি মেগনেটিক কন্টাক্টৰ উচ্চমানৰ সামগ্ৰী আৰু উন্নত উৎপাদন প্ৰক্ৰিয়াৰে নিৰ্মিত, যাৰ উচ্চ নিৰ্ভৰযোগ্যতা আৰু স্থিৰতা আছে।

দীৰ্ঘ সেৱা জীৱন: কন্টাক্ট চিষ্টেমটো পৰিধান প্ৰতিৰোধী সামগ্ৰীৰে নিৰ্মিত, যিয়ে বৃহৎ কাৰেণ্ট আৰু ভল্টেজ শ্বক সহ্য কৰিব পাৰে, সেৱা জীৱন দীঘলীয়া কৰে।

সহজ ৰক্ষণাবেক্ষণ: গঠনটো যুক্তিসংগতভাৱে ডিজাইন কৰা হৈছে, সহজে ডিচেম্বল আৰু মেৰামতি কৰিব পৰা, ৰক্ষণাবেক্ষণৰ খৰচ হ্ৰাস কৰা।

বিভিন্ন ব্যৱহাৰকাৰীৰ প্ৰয়োজনীয়তা পূৰণ কৰিবলৈ, এচি মেগনেটিক কন্টাক্টৰৰ বিভিন্ন ধৰণৰ নিৰ্দিষ্টকৰণ আৰু আৰ্হি আছে, য'ত বিভিন্ন কাৰেণ্ট স্তৰ, ভল্টেজ স্তৰ আৰু সহায়ক সংস্পৰ্শ সংৰূপ অন্তৰ্ভুক্ত কৰা হৈছে।
