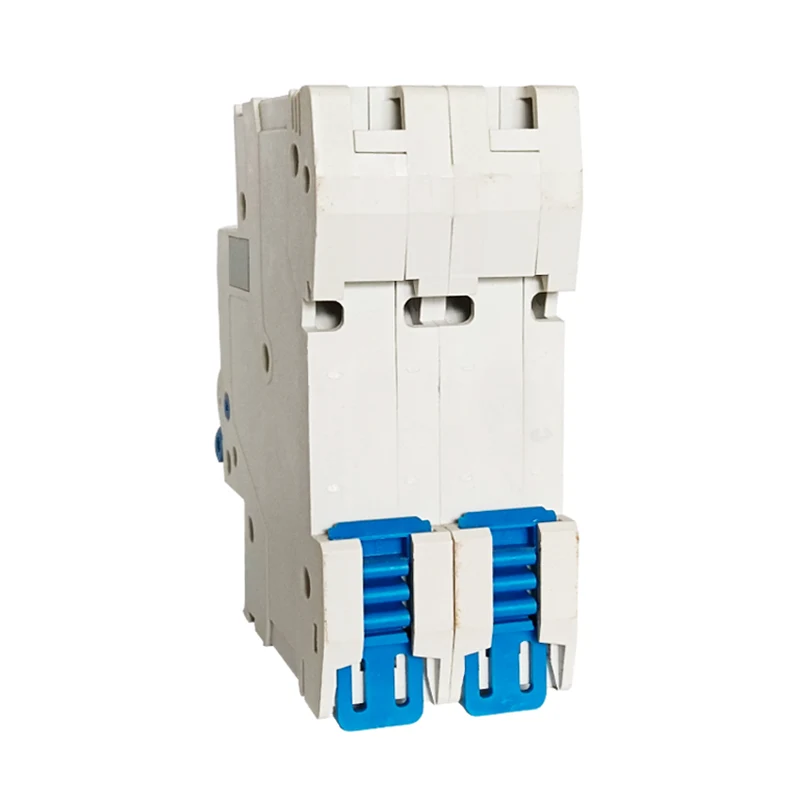

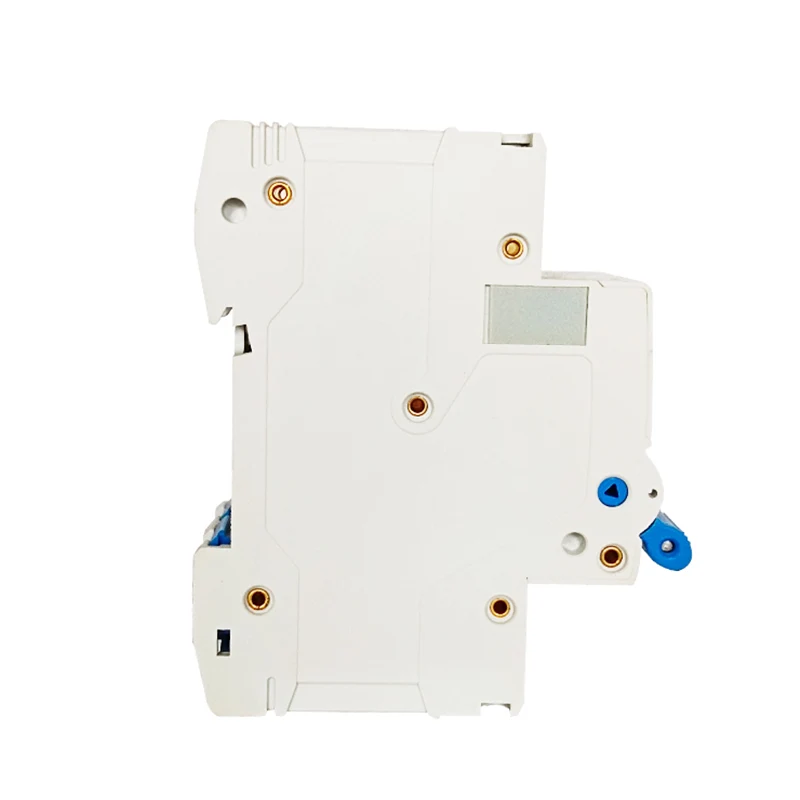

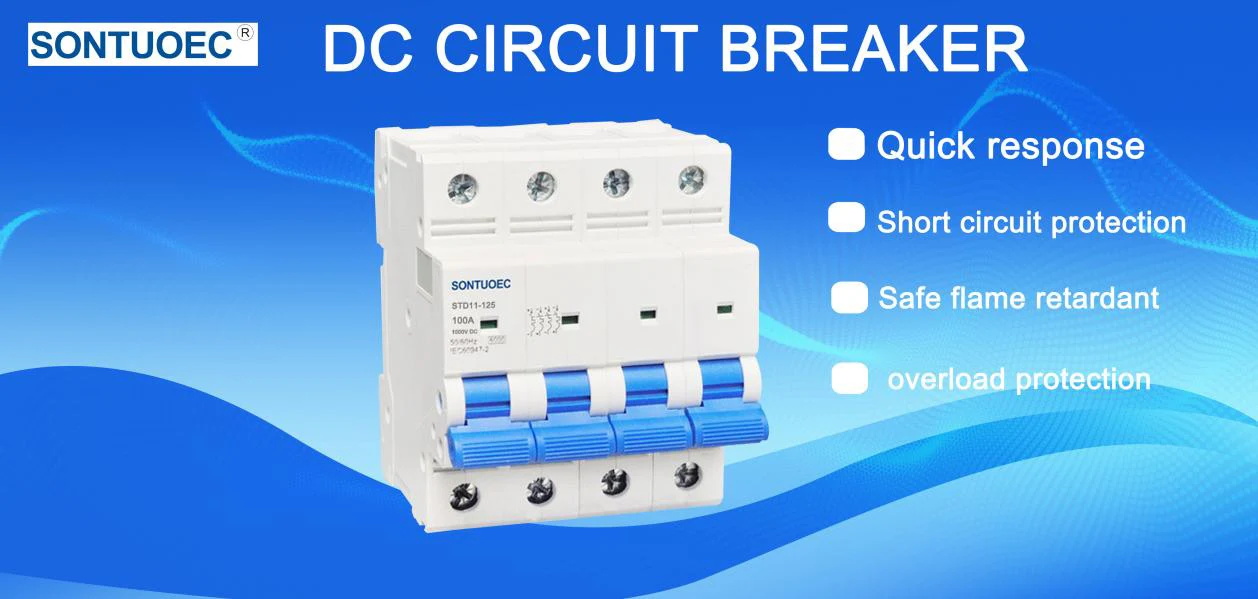

ডিচি এমচিবি মিনিয়েচাৰ চাৰ্কিট ব্ৰেকাৰ হৈছে ডিচি চাৰ্কিটত স্বয়ংক্ৰিয় কাৰ্য্যৰ বাবে বিশেষভাৱে ডিজাইন কৰা এটা বৈদ্যুতিক চুইচ। ইয়াৰ মূল কাম হৈছে স্বয়ংক্ৰিয় যন্ত্ৰসমূহক অভাৰলোড, শ্বৰ্ট চাৰ্কিট, আৰু অন্যান্য দোষৰ বিপদৰ পৰা ৰক্ষা কৰা, আৰু সমগ্ৰ শক্তি ব্যৱস্থাৰ সুৰক্ষা নিশ্চিত কৰা। যেতিয়া বৰ্তনীটোৰ মাজেৰে বৈ যোৱা কাৰেণ্টে ডিচি এমচিবিৰ ৰেটিং অতিক্ৰম কৰে, বা যেতিয়া বৰ্তনীত লিকেজ কাৰেণ্ট ধৰা পৰে, তেতিয়া ডিচি এমচিবিয়ে বৰ্তনীটোক স্বয়ংক্ৰিয়ভাৱে বিচ্ছিন্ন কৰিব, যাৰ ফলত অতিৰিক্ত বোজা, শ্বৰ্ট চাৰ্কিট, বা লিকেজৰ বাবে বৰ্তনীটো ক্ষতিগ্ৰস্ত হোৱাত বাধা দিব।

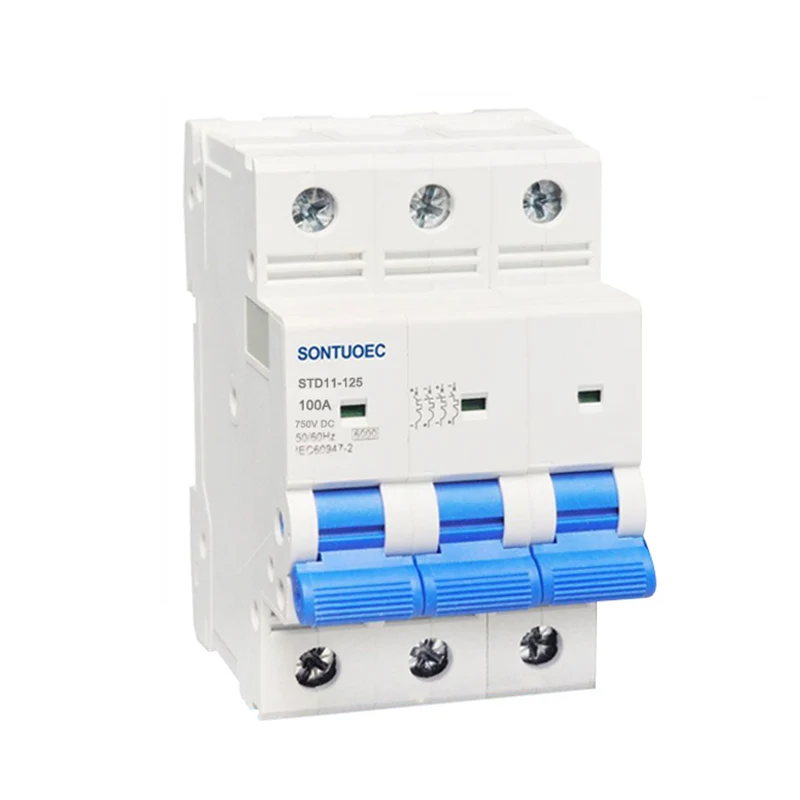

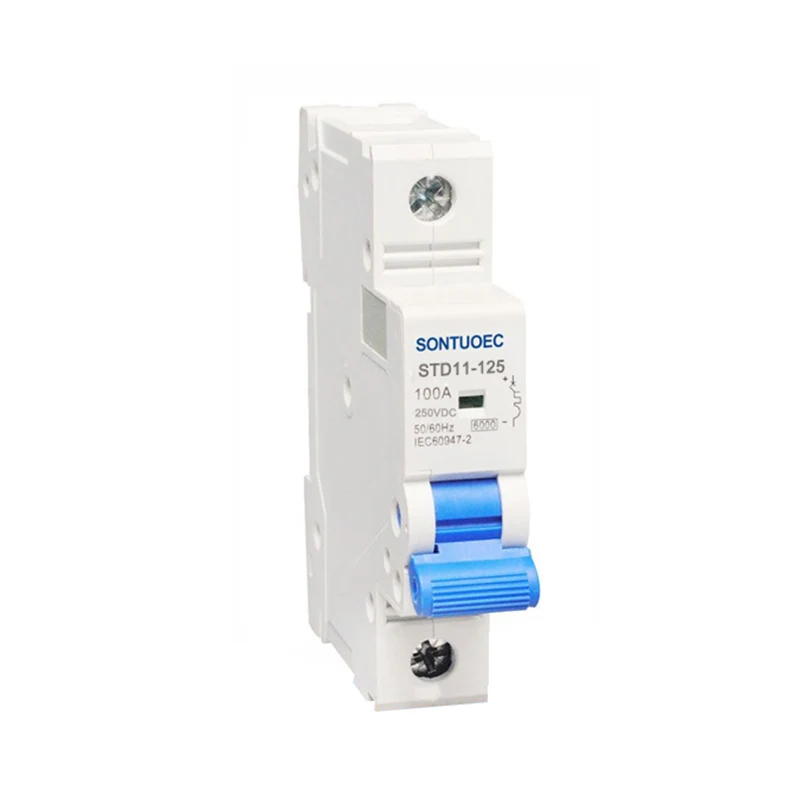

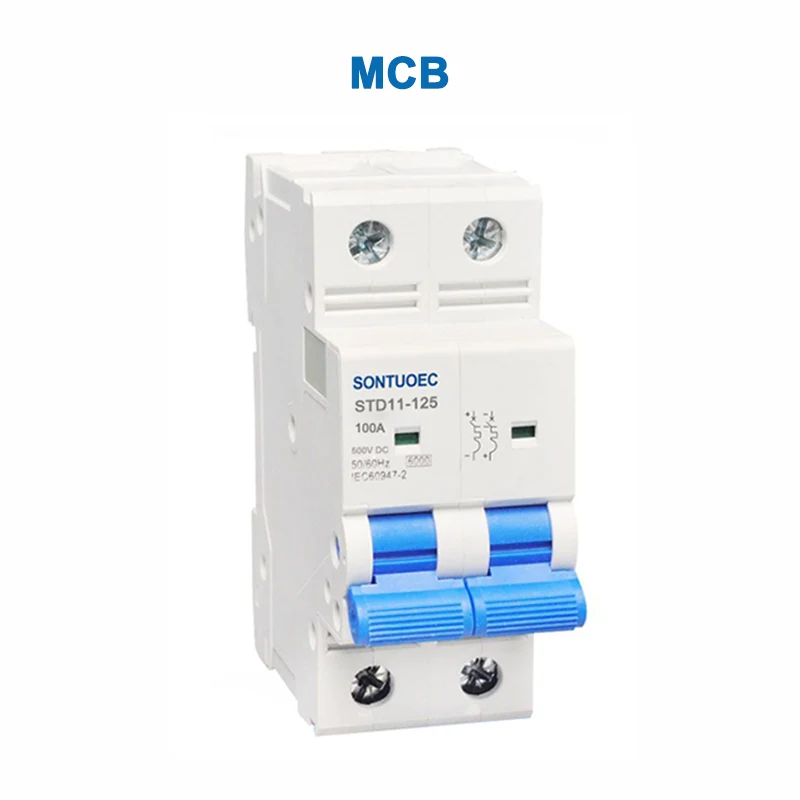

মডেল |

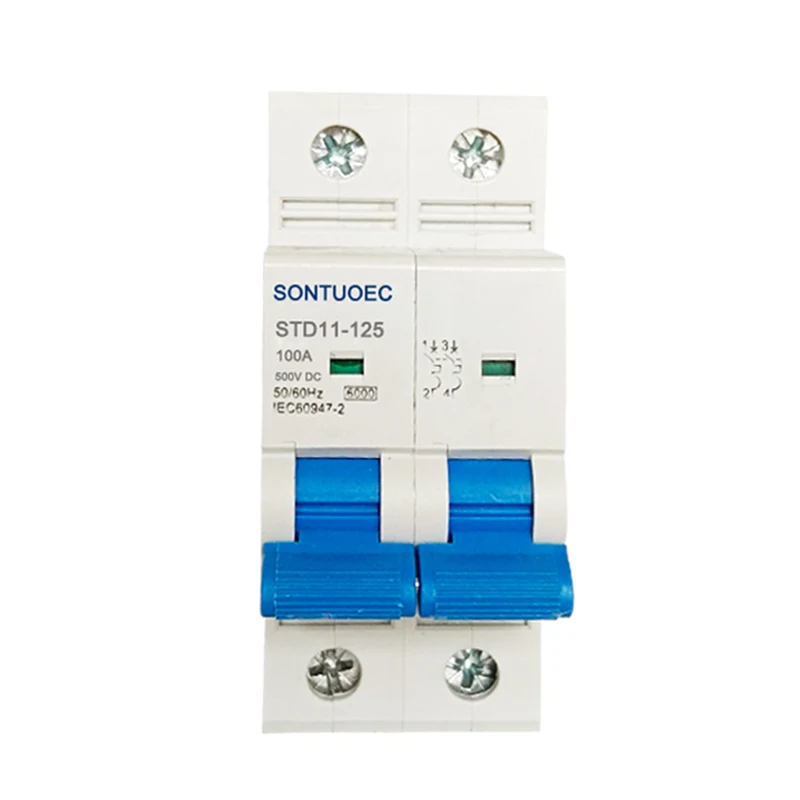

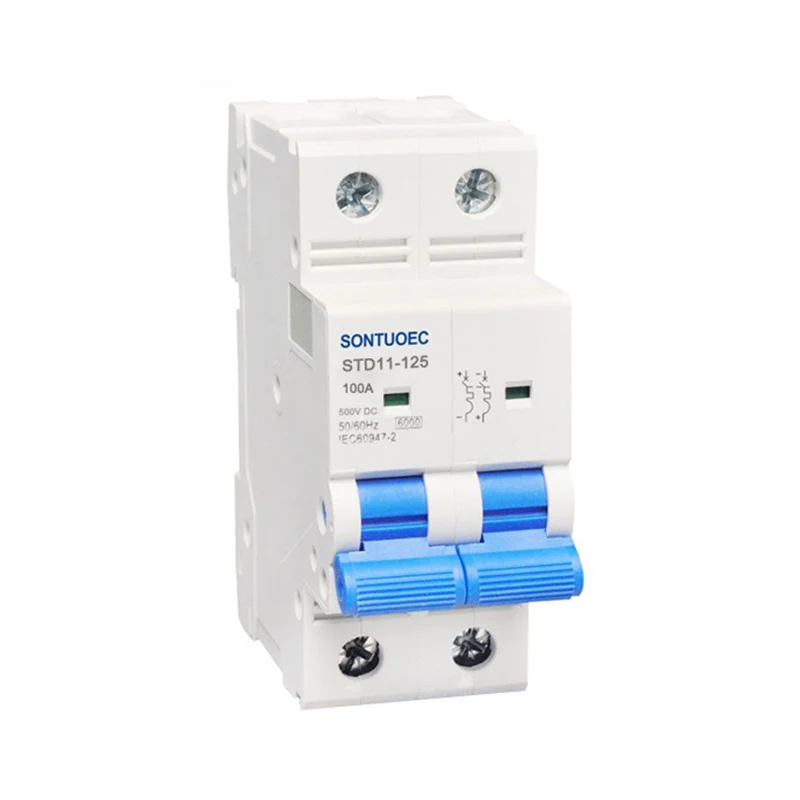

STD11-125 |
মানদণ্ড |
IEC60898-1 |
পোল |
1p,2p,3p,4p |
ট্ৰিপিং বক্ৰ |
B,C,D |
ৰেটিং শ্বৰ্ট-চাৰ্কিট ক্ষমতা(ICN) |
৩কে, ৪.৫কা, ৬কে. |
ৰেট কাৰেণ্ট(in) |
১,২,৪,৬,১০,১৬,২০,২৫,৩২,৪০,৫০,৬৩,৮০,১০০,১২৫এ |
ৰেটেড ভল্টেজ(UE) |
ডিচি ২৪,৪৮,১২০,২৫০,৫০০,৭৫০,১০০০ |
চুম্বকীয় মুক্তি |
B বক্ৰ: 3in আৰু 5 ৰ মাজত C বক্ৰ: 5in আৰু 10in ৰ মাজত D বক্ৰ: 10in আৰু 14in ৰ মাজত |
ইলেক্ট্ৰ'-মেকানিকেল এণ্ডুৰেন্স |
6000 চক্ৰৰ ওপৰত |
কাৰ্য্যৰ নীতি
ডিচি এমচিবি মিনিয়েচাৰ চাৰ্কিট ব্ৰেকাৰৰ অপাৰেটিং নীতি বৈদ্যুতিক প্ৰবাহৰ তাপীয় আৰু বিদ্যুৎচুম্বকীয় প্ৰভাৱৰ ওপৰত ভিত্তি কৰি কৰা হয়। যেতিয়া এটা ডিচি এমচিবিৰ মাজেৰে এটা অবিৰত অতিবিদ্যুৎ প্ৰবাহ প্ৰবাহিত হয়, তেতিয়া ইয়াৰ অভ্যন্তৰীণ বাইমেটালখন গৰম কৰি বেঁকা কৰি বিচ্যুত কৰা হয়, যিয়ে যান্ত্ৰিক লেচ এৰি দিয়ে আৰু বৰ্তনীটো কাটি পেলায়। ইয়াৰ উপৰিও শ্বৰ্ট চাৰ্কিটৰ ক্ষেত্ৰত, হঠাতে বিদ্যুৎ প্ৰবাহৰ বৃদ্ধিয়ে ডিচি এমচিবিৰ ষ্ট্ৰাইকাৰ কইল বা ছ’লেন’ইডৰ সৈতে জড়িত প্লাঞ্জাৰক ইলেক্ট্ৰ’মেকানিকভাৱে স্থানান্তৰিত কৰে, যিয়ে বৰ্তনীটো কাটি পেলাবলৈ ট্ৰিপ মেকানিজম ট্ৰিগাৰ কৰে।
বিশেষ চাপ অগ্নিনিৰ্বাপক আৰু বিদ্যুৎ প্ৰবাহ সীমিত কৰা ব্যৱস্থা: ডিচি এমচিবিয়ে এটা বিশেষ চাপ অগ্নিনিৰ্বাপক আৰু বিদ্যুৎ প্ৰবাহ সীমিত কৰা ব্যৱস্থা গ্ৰহণ কৰে, যিয়ে ডিচি বিতৰণ ব্যৱস্থাৰ দোষ কাৰেণ্ট দ্ৰুতভাৱে ভাঙি পেলাব পাৰে আৰু চাপৰ সৃষ্টি আৰু বিস্তাৰ ৰোধ কৰিব পাৰে।
উচ্চ সংবেদনশীলতা আৰু দ্ৰুত সঁহাৰি: ডিচি এমচিবিয়ে সৰু সৰু লিকেজ কাৰেণ্ট ধৰা পেলাব পাৰে আৰু অতি কম সময়ৰ ভিতৰতে বৰ্তনীটো কাটি পেলাব পাৰে, যাৰ ফলত তৎক্ষণাত সুৰক্ষা প্ৰদান কৰা হয়।
পুনৰ ব্যৱহাৰযোগ্য: প্ৰচলিত ফিউজৰ দৰে নহয়, ডিচি এমচিবিক ভ্ৰমণৰ পিছত হাতেৰে বা স্বয়ংক্ৰিয়ভাৱে ৰিছেট কৰিব পাৰি, যাৰ ফলত সলনিৰ প্ৰয়োজনীয়তা নাইকিয়া হয়।
একাধিক কাৰেণ্ট ৰেটিং উপলব্ধ: ডিচি এমচিবিসমূহ বিভিন্ন বৰ্তমানৰ ৰেটিং স্পেচিফিকেশনত উপলব্ধ।
অ-মেৰুকৃত আৰু মেৰুকৃত: বজাৰত ডিচি এমচিবিসমূহক মূলতঃ মেৰুকৃত আৰু অমেৰুকৃতভাৱে শ্ৰেণীভুক্ত কৰা হয়। মেৰুকৃত ডিচি এমচিবিসমূহে সংযোগ কৰাৰ সময়ত কাৰেণ্টৰ দিশটোৰ প্ৰতি বিশেষ গুৰুত্ব দিব লাগিব, আনহাতে অমেৰুকৃত ডিচি এমচিবিসমূহে কাৰেণ্টৰ প্ৰবাহৰ দিশটো যিয়েই নহওক কিয় সুৰক্ষা সুৰক্ষা প্ৰদান কৰিব পাৰে।
ডিচি এমচিবিসমূহ বহুলভাৱে ব্যৱহাৰ কৰা হয় য'ত ডিচি শক্তি সুৰক্ষাৰ প্ৰয়োজন হয়, যেনে ডাটা চেণ্টাৰ, ফটোভল্টিক শক্তি উৎপাদন ব্যৱস্থা, শক্তি সংৰক্ষণ ব্যৱস্থা, আৰু চাৰ্জিং পাইলছ। বিশেষকৈ শক্তি সংৰক্ষণ বজাৰত, য’ত কাৰেণ্টৰ দিশ প্ৰায়ে দ্বি-দিশীয় (চাৰ্জ/ডিচাৰ্জ মোড) হয়, অমেৰুকৃত ডিচি এমচিবি ব্যৱহাৰ কৰাটো প্ৰয়োজনীয়।
