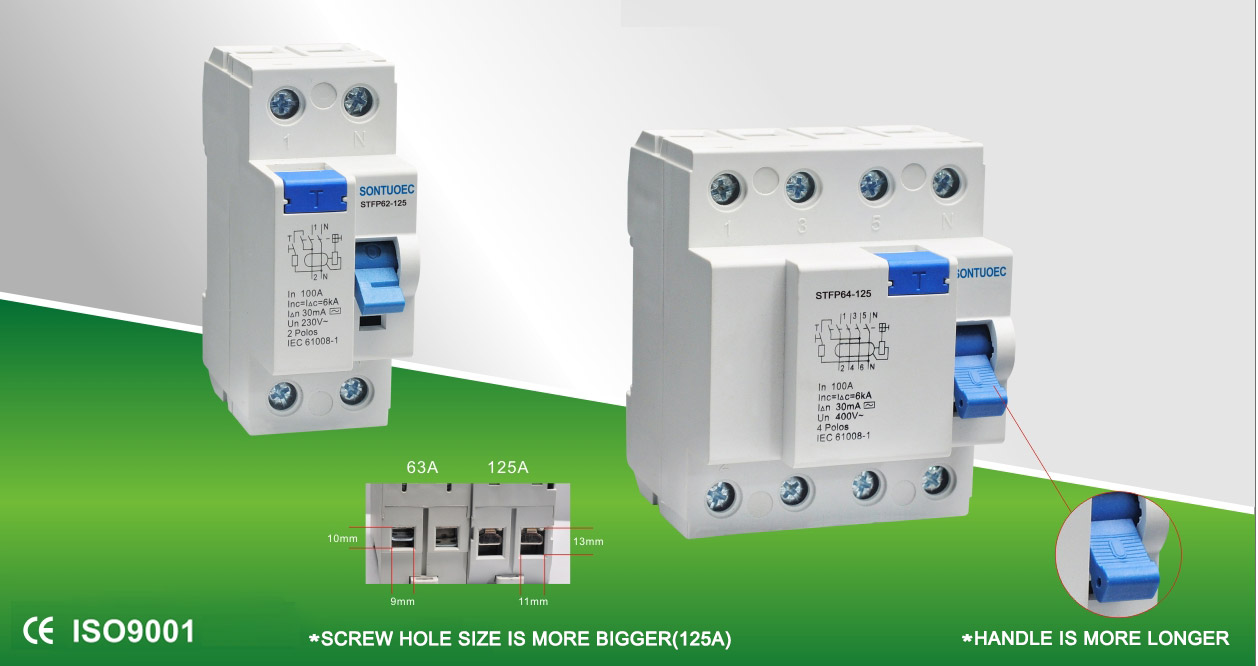

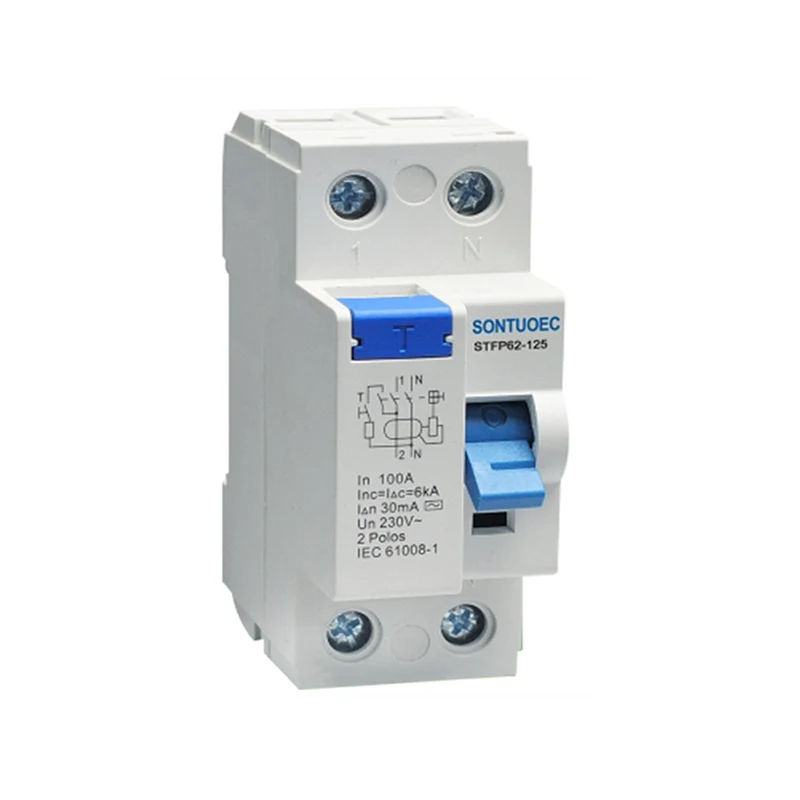

ইলেক্ট্ৰনিক মেগনেটিক এটা প্ৰকাৰ RCCB 125A/30mA এ লিকেজ, শ্বৰ্ট চাৰ্কিট বা মাটিৰ ফল্টৰ বাবে বৰ্তনীত থকা অৱশিষ্ট কাৰেণ্ট ধৰা পেলাব পাৰে আৰু কাৰেণ্টে প্ৰিছেট থ্ৰেছহোল্ড অতিক্ৰম কৰিলে স্বয়ংক্ৰিয়ভাৱে চাৰ্কিট কাটি পেলায়, যাৰ ফলত কৰ্মী আৰু সঁজুলিৰ সুৰক্ষা সুৰক্ষিত হয়। ইয়াৰ কৰ্ম নীতি বিদ্যুৎচুম্বকীয় প্ৰৰোচনাৰ নীতিৰ ওপৰত ভিত্তি কৰি কৰা হয়, যেতিয়া ট্ৰেন্সফৰ্মাৰৰ মাজেৰে অৱশিষ্ট বিদ্যুৎ প্ৰবাহ পাৰ হয়, তেতিয়া সংশ্লিষ্ট চুম্বকীয় প্ৰবাহ সৃষ্টি কৰা হ’ব, যিয়ে পাছলৈ ইলেক্ট্ৰনিক বৰ্তনীটোক সংকেত প্ৰক্ৰিয়াকৰণ সম্পন্ন কৰিবলৈ ট্ৰিগাৰ কৰে, আৰু শেষত মুক্তি ব্যৱস্থাৰ ক্ৰিয়া নিয়ন্ত্ৰণ কৰে।
মডেল: |
STFP360-125 |
মানদণ্ড: | আই ই চি ৬১০০৮-১ |
অৱশিষ্ট বিদ্যুৎ প্ৰবাহৰ বৈশিষ্ট্য: |
আৰু, আৰু |
মেৰু নং: |
২পি, ৪পি |
ৰেটিং বৰ্তমান: |
১৬এ, ২৫এ, ৩২এ, ৪০এ, ৬৩,৮০,১০০,১২৫এ |
ৰেটেড ভল্টেজ: |
২৩০/৪০০ভি এচি |
ৰেটেড ফ্ৰিকুৱেন্সি: |
৫০/৬০Hz |
ৰেট কৰা অৱশিষ্ট অপাৰেটিং কাৰেণ্ট IΔN: |
10mA,30mA, 100mA, 300mA, 500mA |
ৰেট কৰা অৱশিষ্ট অ-অপাৰেটিং কাৰেণ্ট I ΔNO: |
≤0.5iδn |
ৰেটিং চৰ্তসাপেক্ষ শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট ইনক: |
৬০০০এ |
ৰেটিং চৰ্তসাপেক্ষ অৱশিষ্ট শ্বৰ্ট-চাৰ্কিট বৰ্তমান IΔC: |
৬০০০এ |
ট্ৰিপিং সময়সীমা: |
তৎক্ষণাত ট্ৰিপিং≤0.1Sec |
অৱশিষ্ট ট্ৰিপিং কাৰেণ্ট ৰেঞ্জ: |
0.5iδn~iδn |
ইলেক্ট্ৰ'-মেকানিকেল এণ্ডুৰেন্স: |
৪০০০ চক্ৰ |
ফাষ্টনিং টৰ্ক: |
২.০nm |
সংযোগ টাৰ্মিনেল: |

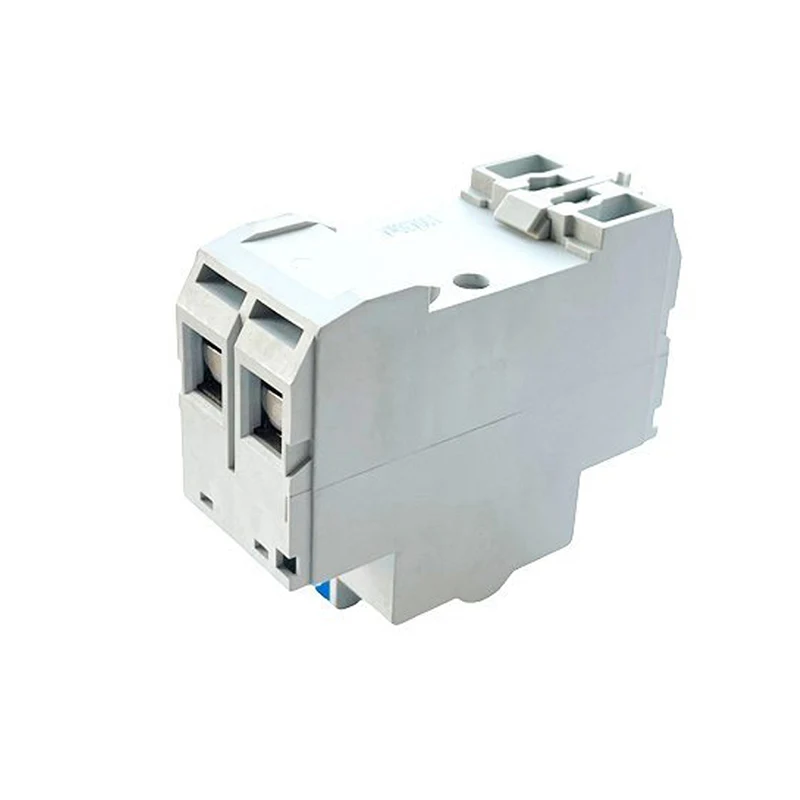

ক্লেম্পৰ সৈতে স্ক্ৰু টাৰ্মিনেল পিলাৰ টাৰ্মিনেল |
সংস্থাপন: |
35mm DIN ৰেল মাউন্ট |
উচ্চ সংবেদনশীলতা আৰু দ্ৰুত সঁহাৰি: ইলেক্ট্ৰ'মেগনেটিক RCCB সমূহে সৰু অৱশিষ্ট কাৰেণ্ট ধৰা পেলাব পাৰে, সাধাৰণতে 30mA তকৈ কম (উৎপাদনৰ নিৰ্দিষ্টতা অনুসৰি সঠিক মান), আৰু কেইটামান মিলিছেকেণ্ডৰ ভিতৰত বৰ্তনীটো দ্ৰুতভাৱে কাটি পেলায়, যিয়ে ফলপ্ৰসূভাৱে বিদ্যুৎস্পৃষ্ট দুৰ্ঘটনা প্ৰতিৰোধ কৰে।
বিদ্যুৎচুম্বকীয় সুৰক্ষা: বিশুদ্ধ ইলেক্ট্ৰনিক আৰচিচিবিৰ সৈতে তুলনা কৰিলে বিদ্যুৎচুম্বকীয় আৰচিচিবিসমূহে বিদ্যুৎচুম্বকীয় প্ৰৰোচনাৰ নীতিৰ সংমিশ্ৰণ ঘটায়, যাৰ নিৰ্ভৰযোগ্যতা আৰু স্থিৰতা অধিক থাকে আৰু বিভিন্ন কঠোৰ পৰিৱেশত স্বাভাৱিকভাৱে কাম কৰিব পাৰে।
বহুকাৰ্য্যকৰীতা: কিছুমান বিদ্যুৎচুম্বকীয় আৰচিচিবিৰ ওপৰতো অভাৰলোড, শ্বৰ্ট চাৰ্কিট আৰু অন্যান্য সুৰক্ষা কাৰ্য্য থাকে, যিয়ে বৰ্তনী আৰু সঁজুলিৰ সুৰক্ষাক ব্যাপকভাৱে সুৰক্ষিত কৰিব পাৰে।
সহজে ইনষ্টল আৰু ৰক্ষণাবেক্ষণ কৰা: ইলেক্ট্ৰ'মেগনেটিক আৰচিচিবিসমূহে সাধাৰণতে মডুলাৰ ডিজাইন, কমপেক্ট ষ্ট্ৰাকচাৰ, ইনষ্টল কৰিব পৰা, আৰু সহজে ৰুটিন ৰক্ষণাবেক্ষণ আৰু পৰিদৰ্শন গ্ৰহণ কৰা গ্ৰহণ কৰে।
বিদ্যুৎচুম্বকীয় RCCB ৰ অপাৰেটিং নীতি কিৰ্চহফৰ নিয়মৰ ওপৰত ভিত্তি কৰি কৰা হয়, যিয়ে কয় যে ইনপুট কাৰেণ্ট সদায় আউটপুট কাৰেণ্টৰ সমান (আদৰ্শ ক্ষেত্ৰত)। যেতিয়া বৰ্তনীটোত লিকেজ বা মাটিৰ দোষ থাকে, তেতিয়া বিদ্যুৎ প্ৰবাহৰ এটা অংশ পোনপটীয়াকৈ মাটিলৈ প্ৰবাহিত হয় আৰু বোজাটো বাইপাছ কৰি থাকে, যাৰ ফলত এটা অৱশিষ্ট কাৰেণ্টৰ সৃষ্টি হয়। এইখিনিতে ট্ৰেন্সফৰ্মাৰে এই ভাৰসাম্যহীন কাৰেণ্ট ধৰা পেলায় আৰু এটা সংশ্লিষ্ট চুম্বকীয় প্ৰবাহ সৃষ্টি কৰে। ইলেক্ট্ৰনিক বৰ্তনীৰ দ্বাৰা চুম্বকীয় প্ৰবাহ প্ৰক্ৰিয়াকৰণ কৰাৰ পিছত ই ষ্ট্ৰিপিং মেকানিজমৰ ক্ৰিয়াৰ সূচনা কৰিব, যাতে চাৰ্কিট ব্ৰেকাৰে বৰ্তনীটো দ্ৰুতভাৱে কাটি পেলাব।
ইলেক্ট্ৰ’মেগনেটিক আৰ চি চি বি সমূহ বিভিন্ন পৰিস্থিতিত ব্যাপকভাৱে ব্যৱহাৰ কৰা হয় য’ত বৈদ্যুতিক সুৰক্ষাৰ প্ৰয়োজন হয়, য’ত অন্তৰ্ভুক্ত কৰা হয় যদিও ইয়াৰ মাজতে সীমাবদ্ধ নহয়:
আৱাসিক আৰু বাণিজ্যিক অট্টালিকা: বৈদ্যুতিক সঁজুলি আৰু ব্যক্তিগত সুৰক্ষা সুৰক্ষিত কৰিবলৈ ব্যৱহাৰ কৰা, বিদ্যুৎস্পৃষ্ট দুৰ্ঘটনা আৰু বৈদ্যুতিক জুই ৰোধ কৰা।
ঔদ্যোগিক উৎপাদন লাইন: মটৰ, ট্ৰেন্সফৰ্মাৰ আৰু অন্যান্য বৈদ্যুতিক সঁজুলিৰ দৰে বৈদ্যুতিক সঁজুলিসমূহক সাধাৰণ কাৰ্য্যৰ পৰা ৰক্ষা কৰিবলৈ ব্যৱহাৰ কৰা হয়, লিকেজ আৰু অতিৰিক্ত বোজাৰ বাবে সঁজুলিৰ ক্ষতি আৰু ডাউনটাইম ৰোধ কৰা হয়।
ৰাজহুৱা সুবিধা: যেনে চিকিৎসালয়, বিদ্যালয়, পুথিভঁৰাল আৰু অন্যান্য ঠাই, বৈদ্যুতিক সঁজুলিৰ নিৰাপদ পৰিচালনা আৰু কৰ্মীৰ দ্বাৰা বিদ্যুতৰ নিৰাপদ ব্যৱহাৰ নিশ্চিত কৰিবলৈ ব্যৱহাৰ কৰা হয়।
