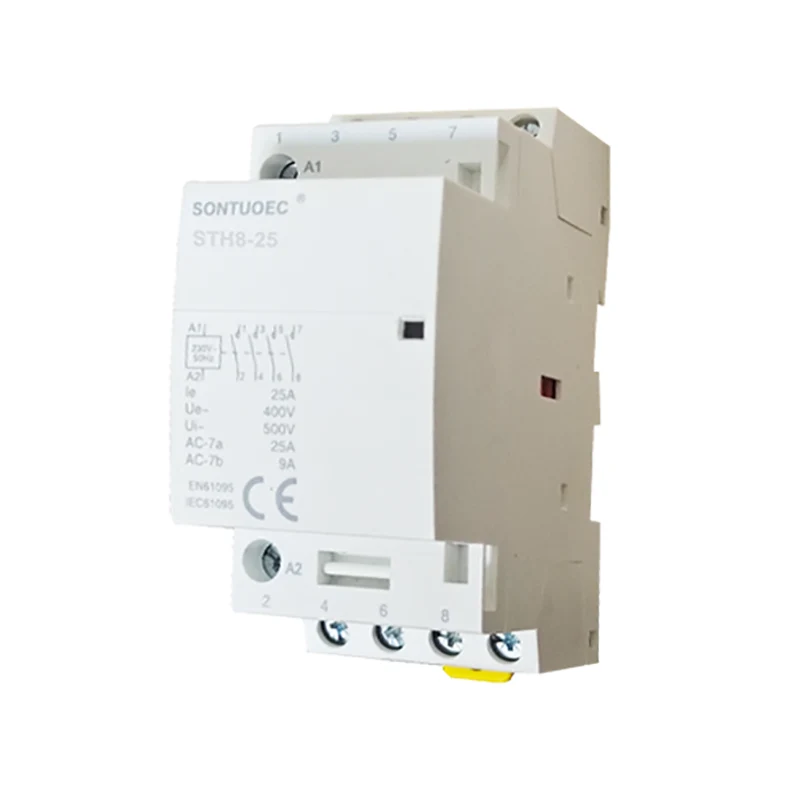

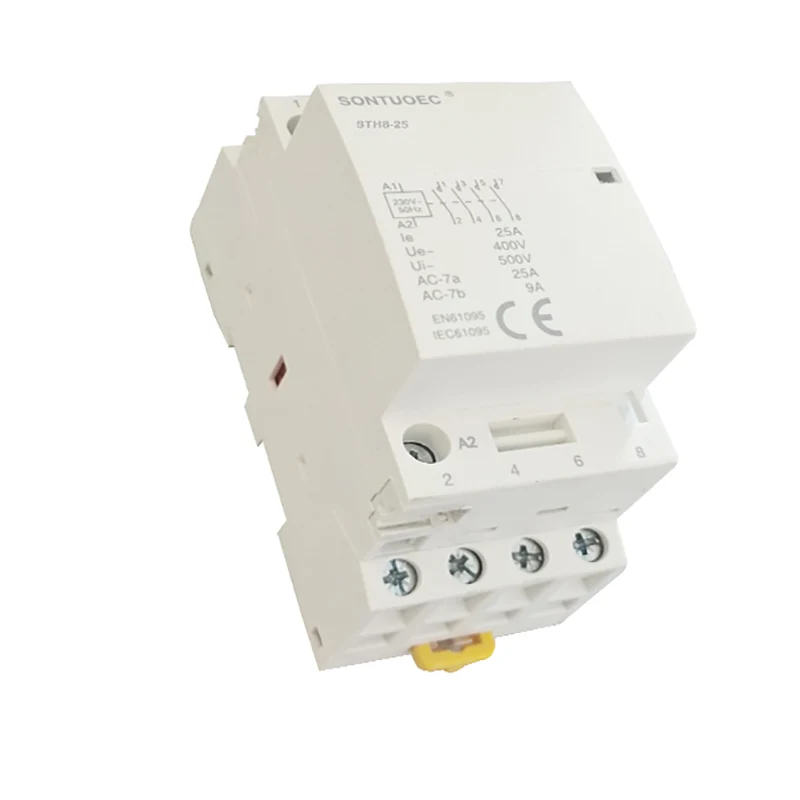

পৰিয়ালৰ AC কন্টাক্টৰ

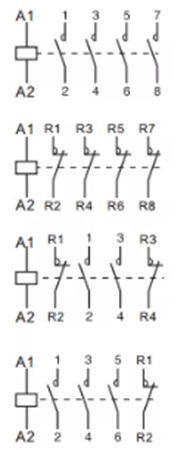

প্ৰকাৰ					9mm ত প্ৰস্থ মডিউলসমূহ
1p	ৰেটিং(LN) এচি-৭এ	ৰেটিং(LN) এচি-৭এ	নিয়ন্ত্ৰণ ভল্টেজ (VAC)(৫০Hz)	যোগাযোগ কৰক
	১৬এ	৬এ	24	1নহয়	2
	২০এ	৭এ	110	1NC
	২৫এ	৯এ	230
2p
	১৬এ	৬এ	24	2নহয়	2
	২০এ	৭এ	110	1NO+1NC
	২৫এ	৯এ	230	2NC
	৩২এ	১২এ	24	2নহয়	4
	৪০এ	১৮এ	110	1NO+1NC
	৬৩এ	২৫এ	230	2NC
	১০০এ	_	24		6
			110	2নহয়
			230
৩পি
	১৬এ	৬এ	24	3নহয়	4
	২০এ	৭এ	110	3NC
	২৫এ	৯এ	230
	৩২এ	১২এ	24	3নহয়	6
	৪০এ	১৮এ	110	3NC
	৬৩এ	২৫এ	230
৪পি
	১৬এ	৬এ	24	4NO	4
	২০এ	৭এ	110	4NC
	২৫এ	৯এ	230	2NO+2NC 3NO+1NC
	৩২এ	১২এ	24	4NO	6
	৪০এ	১৮এ	110	4NC
	৬৩এ	২৫এ	230	2NO+2NC 3NO+1NC
	১০০এ	_	24	4NO	12
			110
			230

মূল গঠন

ঘৰুৱা AC কন্টাক্টৰ সাধাৰণতে তলত দিয়া অংশসমূহেৰে গঠিত:

যোগাযোগ ব্যৱস্থা: মূল যোগাযোগ আৰু সহায়ক যোগাযোগসমূহ অন্তৰ্ভুক্ত কৰি। মূল সংস্পৰ্শ ব্যৱহাৰ কৰি মূল বৰ্তনীটো অন কৰি ভাঙিবলৈ ব্যৱহাৰ কৰা হয়, যাৰ সাধাৰণতে ডাঙৰ ৰেটিংযুক্ত কাৰেণ্ট থাকে; সহায়ক সংস্পৰ্শ ব্যৱহাৰ কৰি নিয়ন্ত্ৰণ বৰ্তনীটো অন আৰু ভাঙিবলৈ ব্যৱহাৰ কৰা হয়, যাৰ ৰেট কৰা কাৰেণ্ট সৰু।

বিদ্যুৎচুম্বকীয় ব্যৱস্থা: ইয়াত লোহাৰ কোৰ, আৰ্মেচাৰ আৰু কইল থাকে। যেতিয়া কুণ্ডলীটো শক্তিশালী হয়, তেতিয়া কোৰে এটা চুম্বকীয় ক্ষেত্ৰ সৃষ্টি কৰে যিয়ে আৰ্মেচাৰক আকৰ্ষণ কৰে আৰু সংস্পৰ্শসমূহ বন্ধ কৰে; যেতিয়া কুণ্ডলীটো ডি-এনাৰ্জাইজ কৰা হয়, তেতিয়া চুম্বকীয় ক্ষেত্ৰখন নোহোৱা হৈ যায়, আৰ্মেচাৰটো এৰি দিয়া হয় আৰু সংস্পৰ্শবোৰ ভাঙি যায়।

ARC অগ্নিনিৰ্বাপক যন্ত্ৰ: সংস্পৰ্শ বিচ্ছিন্ন হ'লে চাপ নিৰ্বাপিত কৰিবলৈ ব্যৱহাৰ কৰা হয়, যাৰ ফলত চাপটোৱে সংস্পৰ্শৰ ক্ষতিৰ সৃষ্টি কৰিব নোৱাৰে।

শ্বেল আৰু আনুষংগিক: বাহ্যিক পৰিৱেশৰ প্ৰভাৱৰ পৰা আভ্যন্তৰীণ উপাদানসমূহক সুৰক্ষিত কৰিবলৈ শ্বেল ব্যৱহাৰ কৰা হয়; আনুষংগিক বস্তুবোৰত মাউণ্টিং ব্ৰেকেট, টাৰ্মিনেল আদি অন্তৰ্ভুক্ত কৰা হৈছে, যিবোৰ কন্টাক্টৰৰ ইনষ্টলেচন আৰু ৱায়াৰিং উপলব্ধি কৰিবলৈ ব্যৱহাৰ কৰা হয়।

কাৰ্য্যৰ নীতি

ঘৰুৱা AC কন্টাক্টৰৰ কৰ্ম নীতিটো বিদ্যুৎচুম্বকীয় প্ৰৰোচনাৰ নীতিৰ ওপৰত ভিত্তি কৰি কৰা হয়। যেতিয়া কুণ্ডলীটো শক্তিশালী হয়, তেতিয়া লোহাৰ কোৰে এটা চুম্বকীয় ক্ষেত্ৰ সৃষ্টি কৰে যিয়ে আৰ্মেচাৰক আকৰ্ষণ কৰে আৰু সংস্পৰ্শসমূহ বন্ধ কৰে; যেতিয়া কুণ্ডলীটো ডি-এনাৰ্জাইজ কৰা হয়, তেতিয়া চুম্বকীয় ক্ষেত্ৰখন নোহোৱা হৈ যায়, আৰ্মেচাৰটো এৰি দিয়া হয় আৰু সংস্পৰ্শবোৰ বিচ্ছিন্ন কৰা হয়। কুণ্ডলীৰ শক্তিশালীকৰণ আৰু শক্তিহীনকৰণ নিয়ন্ত্ৰণ কৰি, দূৰৱৰ্তী নিয়ন্ত্ৰণ আৰু ঘৰুৱা বৰ্তনীসমূহৰ সুৰক্ষা উপলব্ধি কৰিব পাৰি।

কাৰিকৰী প্ৰাচলসমূহ

ঘৰুৱা এচি কন্টাক্টৰৰ মূল কাৰিকৰী প্ৰাচলসমূহৰ ভিতৰত আছে ৰেট কৰা ভল্টেজ, ৰেটেড কাৰেণ্ট, ৰেটেড ফ্ৰিকুৱেন্সি, সংযোগ আৰু ভাঙিব পৰা ক্ষমতা ইত্যাদি। এই প্ৰাচলসমূহৰ নিৰ্বাচন ঘৰুৱা বৰ্তনীৰ প্ৰকৃত পৰিস্থিতি অনুসৰি নিৰ্ধাৰণ কৰিব লাগে যাতে কন্টাক্টৰৰ স্বাভাৱিক কাৰ্য্যকলাপ আৰু নিৰাপদ ব্যৱহাৰ নিশ্চিত কৰিব পৰা যায়।

ৰেটেড ভল্টেজ: কন্টাক্টৰে স্বাভাৱিকভাৱে কাম কৰিলে ভল্টেজৰ স্তৰক বুজায়।

ৰেটেড কাৰেণ্ট: ৰেটেড ভল্টেজৰ অধীনত কন্টাক্টৰে দীৰ্ঘ সময়ৰ বাবে সহ্য কৰিব পৰা সৰ্বোচ্চ কাৰেণ্টক বুজায়।

ৰেটেড ফ্ৰিকুৱেন্সি: পাৱাৰ চাপ্লাইৰ কম্পাঙ্ক যেতিয়া কন্টাক্টৰে স্বাভাৱিকভাৱে কাম কৰে।

সংযোগ আৰু ভাঙিব পৰা ক্ষমতা: সৰ্বাধিক কাৰেণ্ট যি সংস্পৰ্শকাৰীয়ে নিৰ্ভৰযোগ্যভাৱে সংযোগ কৰিব পাৰে আৰু নিৰ্দিষ্ট চৰ্তসমূহৰ অধীনত ভাঙিব পাৰে।
