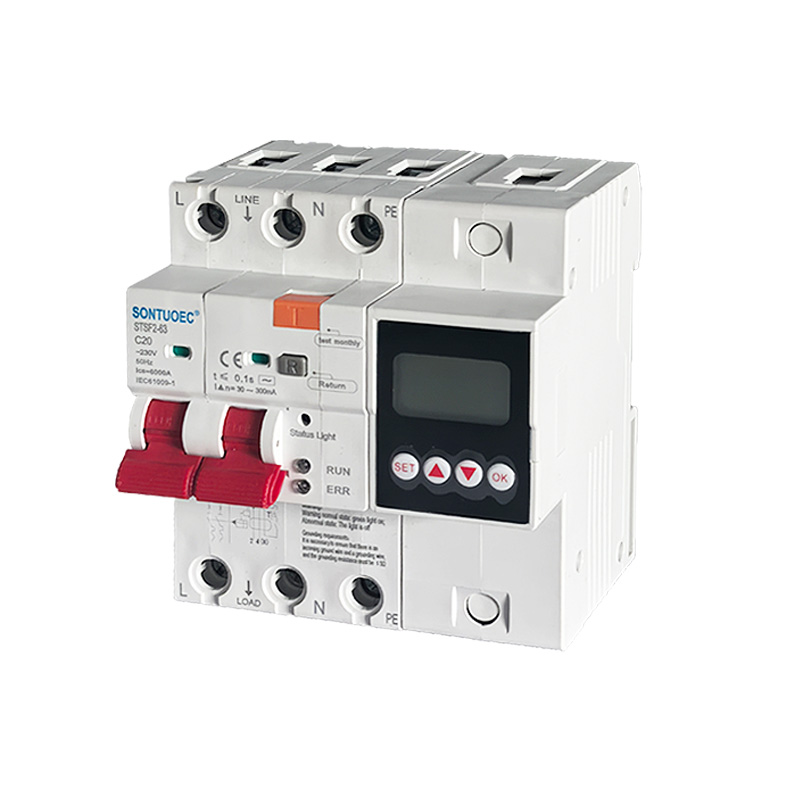

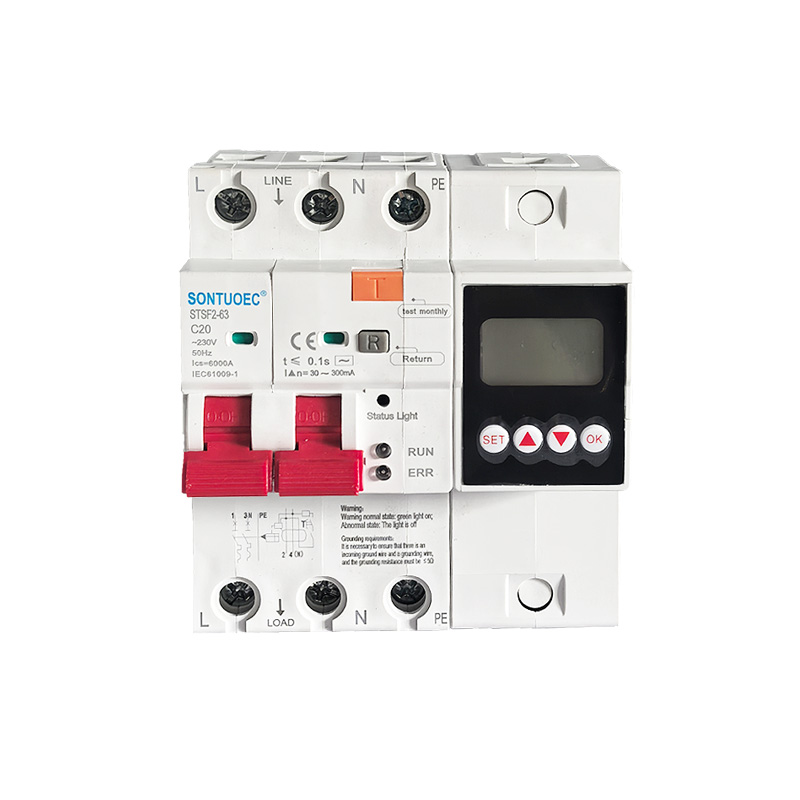

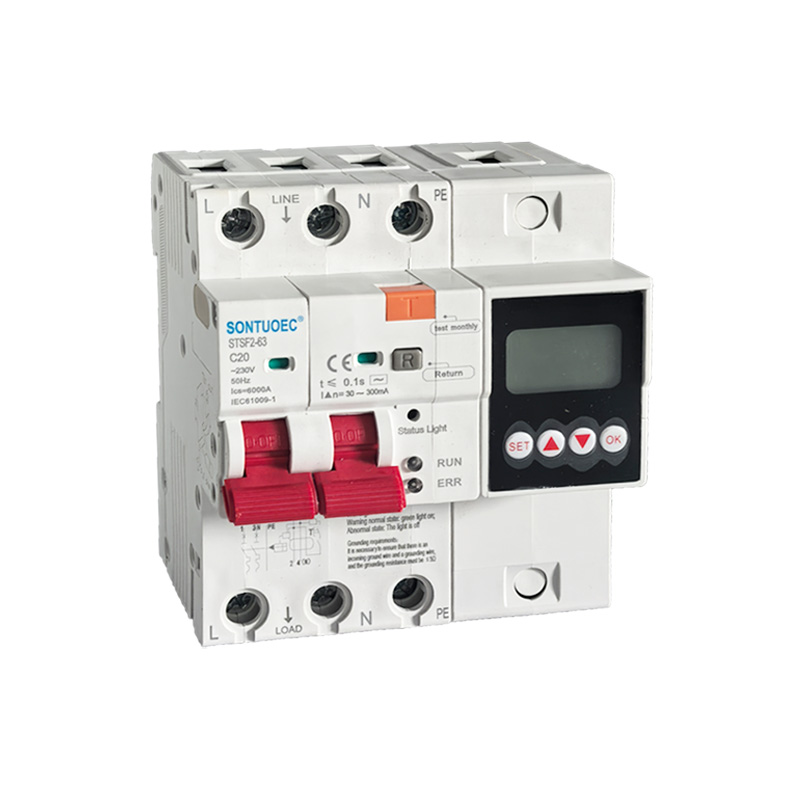

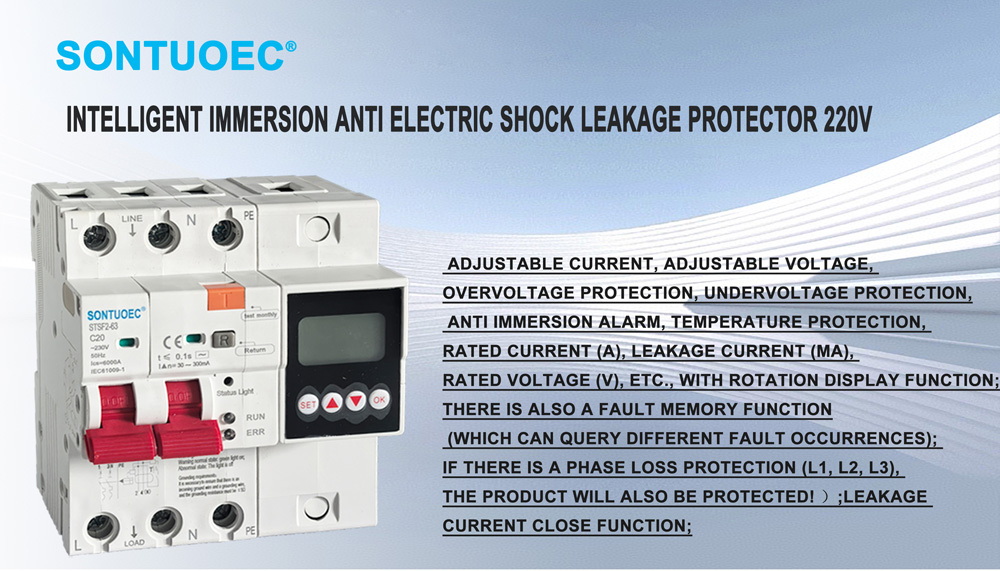

বুদ্ধিমান বিসৰ্জন বিৰোধী ইলেক্ট্ৰিক শ্বক লিকেজ প্ৰটেক্টৰ ২২০ভি এয়াৰ চাৰ্কিট ব্ৰেকাৰ

STSF2-63/100 100A 2p 4p বহুকাৰ্য্যকৰী RCBO AC 50/60Hz ৰ বাবে উপযোগী, 230V-400V ভল্টেজ আৰু 100A ৰেটেড কাৰেণ্টৰ বৰ্তনীত ৰেটিং কৰা, যেতিয়া এজন ব্যক্তিক বিদ্যুৎস্পৃষ্ট হয় বা পাৱাৰ গ্ৰীড লিক হয়। যেতিয়া লিকেজ, অভাৰভল্টেজ আৰু আণ্ডাৰভল্টেজে নিৰ্ধাৰিত মানত উপনীত হয়, তেতিয়া অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰে অতি কম সময়ৰ ভিতৰতে দ্ৰুতভাৱে কাম কৰিব পাৰে আৰু পাৱাৰ চাপ্লাই দ্ৰুতভাৱে কাটি পেলাব পাৰে। যেতিয়া অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰৰ নিৰীক্ষণ উষ্ণতাই নিৰ্ধাৰিত মানত উপনীত হয়, নিৰীক্ষণ মাটিৰ তাঁৰ সংযোগ কৰা নহয়। সংযোগ কৰিলে, প্ৰডাক্টটোৱে কৰ্মী আৰু বৈদ্যুতিক সঁজুলিৰ সুৰক্ষা সুৰক্ষিত কৰিবলৈ এলাৰ্ম শব্দ নিৰ্গত কৰে, আৰু এৰাই চলিব পাৰে পাৱাৰ গ্ৰীডত অতিৰিক্ত ভল্টেজৰ ফলত হোৱা সঁজুলিৰ ক্ষতি ৰোধ কৰা। সাধাৰণ পৰিস্থিতিত বৈদ্যুতিক ডিভাইচসমূহ মাজে মাজে অন আৰু অফ কৰিবলৈও অভাৰলোড, শ্বৰ্ট চাৰ্কিট, লিকেজ, অভাৰভোল্টেজ আছে বিশেষকৈ ঔদ্যোগিক আৰু বাণিজ্যিক পোহৰ বিতৰণ ব্যৱস্থাৰ বাবে উপযোগী পোহৰৰ বৰ্তনী। প্ৰডাক্টটোৰ আয়তন কম, কমপেক্ট গঠন আৰু অন্যান্য অনুৰূপ সামগ্ৰীতকৈ উন্নত খৰচ-বহনক্ষমতা। ইয়াৰ ৰূপটো সুন্দৰ, উচ্চ ব্ৰেকিং ক্ষমতাই ইয়াক ঘৰুৱা শক্তি বিতৰণৰ বাবে এক ভাল পছন্দ কৰি তোলে। এই প্ৰডাক্টটোৱে GB/T 16917.1 আৰু IEC 61009-1 মানদণ্ড মানি চলে আৰু ই CE প্ৰমাণপত্ৰ লাভ কৰিছে।

Model:STFS2-63

Send Inquiry

Product Description

SPECIFICATIONS:

বৈদ্যুতিক বৈশিষ্ট্যসমূহ	মানদণ্ড	একক	আই ই চি/ই এন ৬১০০৯-১
	মোড		ইলেক্ট্ৰনিক ধৰণৰ
	প্ৰকাৰ(পৃথিৱীৰ লিকেজ অনুভৱ কৰা তৰংগ আকৃতি)		এ চি
	তাপ-চুম্বকীয় মুক্তিৰ বৈশিষ্ট্য		খ,গ,ঘ
	ৰেটিং কাৰেণ্ট ln	A	৬-১০০এ(৬,১০,১৬,২০,২৫,৩২,৪০,৬৩;৮০,১০০এ) নিয়ন্ত্ৰণযোগ্য
	মেৰু	P	১পি+এন, ৩পি+এন
	ৰেটেড ভল্টেজ Ue	V	এচি ২৩০, ৪০০ (এডজাষ্টেবল)
	ৰেটিং সংবেদনশীলতা I△n	A	৩০-৩০০mA(৩০,১০০,৩০০mA) নিয়ন্ত্ৰণযোগ্য
	ৰেটেড অৱশিষ্ট মেকিং আৰু ব্ৰেকিং ক্ষমতা l△m	A	500
	ৰেটেড শ্বৰ্ট-চাৰ্কিট ক্ষমতা Icn	A	6000
	আইৰ অধীনত বিৰতিৰ সময়△n	S	≤০.১
	ৰেটেড ফ্ৰিকুৱেন্সি	Hz	৫০/৬০
	ভল্টেজৰ সৈতে ৰেটেড ইম্পলছ(১.২/৫০)Uimp	V	4000
	1min ৰ বাবে ind.Freq ত ডাইলেক্ট্ৰিক পৰীক্ষা ভল্টেজ	কেভি	2
	ইনচুলেচন ভল্টেজ Ui	V	250
	প্ৰদূষণৰ ডিগ্ৰী		2
অথেr	ভল্টেজৰ ওপৰত/অণ্ডাৰ ভল্টেজ সুৰক্ষা;	আৰু	তাপমাত্ৰা সুৰক্ষা ; অগ্নি-সজ্জা আৰু অন্যান্য
যান্ত্ৰিক বৈশিষ্ট্য	বৈদ্যুতিক জীৱন		4000
	যান্ত্ৰিক জীৱন		10000
	ফল্ট কাৰেণ্ট সূচক		হয়
	সুৰক্ষাৰ ডিগ্ৰী		আইপি২০
	পৰিৱেশৰ উষ্ণতা	oC	-5~+40(বিশেষ আবেদন অনুগ্ৰহ কৰি চাওক
	(দৈনিক গড়≤৩৫oC ৰ সৈতে)	oC	উষ্ণতা ক্ষতিপূৰণ সংশোধন)
	সংৰক্ষণৰ উষ্ণতা	oC	-২৫~+৭০
সংস্থাপন	টাৰ্মিনেল সংযোগৰ ধৰণ		কেবল/পিন-টাইপ বাছবাৰ/ইউ-টাইপ বাছবাৰ

	টাৰ্মিনেলৰ আকাৰ কেবলৰ বাবে ওপৰ/তল	মি.মি2	25
	টাৰ্মিনেলৰ আকাৰ কেবলৰ বাবে ওপৰ/তল	এ ডব্লিউ জি	১৮-৫
	বাছবাৰৰ বাবে টাৰ্মিনেলৰ আকাৰ ওপৰ/তল	মি.মি2	25
	বাছবাৰৰ বাবে টাৰ্মিনেলৰ আকাৰ ওপৰ/তল	এ ডব্লিউ জি	১৮-৩
	মাউণ্টিং		DIN ৰেল EN 60715(35mm)ত দ্ৰুত ক্লিপ ডিভাইচৰ দ্বাৰা
	সংযোগ		ওপৰৰ পৰা

চাৰিওফালৰ বায়ুৰ উষ্ণতা:

১.পৰিৱেশৰ বায়ুৰ উষ্ণতা -৫ ১চেলছিয়াছতকৈ কম হ’ব নালাগে,+৪০ চেলছিয়াছতকৈ বেছি হ’ব নালাগে, আৰু দৈনিক গড় মান+৩৫ চেলছিয়াছতকৈ বেছি হ’ব নালাগে।

২) উচ্চতা: স্থাপন স্থানৰ উচ্চতা ২০০০ মিটাৰৰ অধিক হ’ব নালাগে।

৩.বায়ুমণ্ডলৰ অৱস্থা

বতাহ পৰিষ্কাৰ, আৰু সৰ্বোচ্চ উষ্ণতা+৪০ 'চেলছিয়াছত বায়ুৰ আপেক্ষিক আৰ্দ্ৰতা ৫০%তকৈ বেছি নহয়। কম উষ্ণতাত অধিক আপেক্ষিক আৰ্দ্ৰতা অনুমতি দিয়া হয়, যেনে+২০ চেলছিয়াছ,

আপেক্ষিক আৰ্দ্ৰতা ৯০%তকৈ বেছি হ’ব নালাগে। উষ্ণতাৰ পৰিৱৰ্তনৰ ফলত মাজে মাজে মধ্যমীয়া ঘনীভূত হোৱাৰ বাবে উপযুক্ত ব্যৱস্থা গ্ৰহণৰ প্ৰতি মনোযোগ দিব লাগে।

4. সংস্থাপন শ্ৰেণী সংস্থাপন শ্ৰেণীসমূহ হৈছে lI আৰু III

বৰ্তমান আৰু মেৰুৰ সংখ্যা

১০০এ: ইয়াৰ পৰা বুজা যায় যে আৰ চি বি অ’ৰ ৰেটিং ১০০ এম্পিয়াৰ। কাৰেণ্ট ৰেটিং হৈছে চাৰ্কিট ব্ৰেকাৰে অতি উত্তাপ বা ক্ষতি নকৰাকৈ অবিৰতভাৱে কঢ়িয়াই নিব পৰা কাৰেণ্টৰ সৰ্বোচ্চ মান।

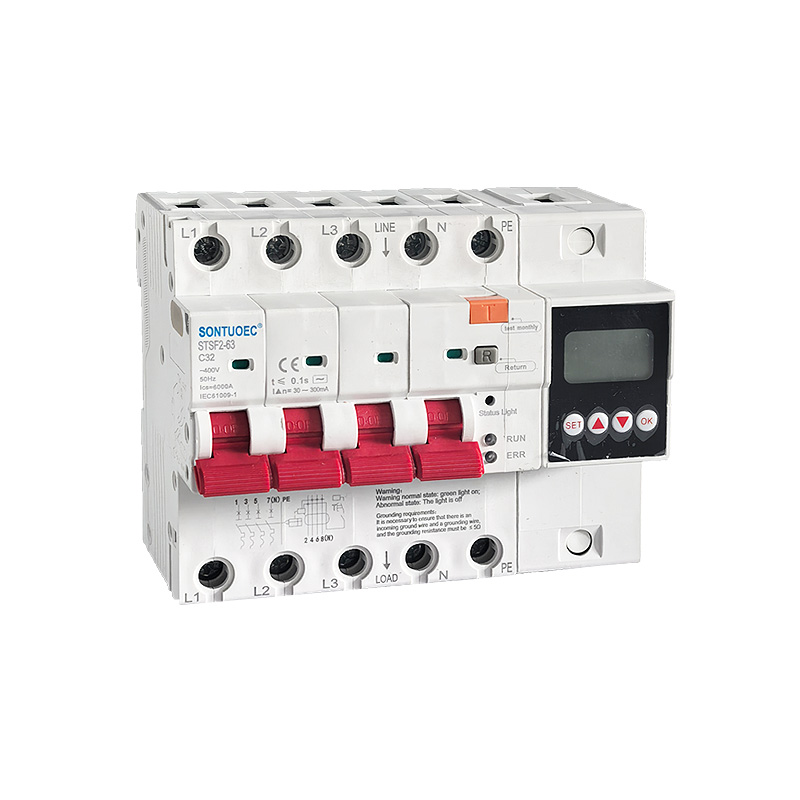

2p, 4p: ইয়াত “p” ৰ অৰ্থ হ’ল মেৰুৰ সংখ্যা, অৰ্থাৎ চাৰ্কিট ব্ৰেকাৰটো সংযোগ কৰিব পৰা বৰ্তনীৰ ফেজৰ সংখ্যা। 2p ৰ অৰ্থ হ’ল চাৰ্কিট ব্ৰেকাৰটো দুটা চাৰ্কিট ফেজৰ সৈতে সংযোগ কৰিব পাৰি (সাধাৰণতে Fire আৰু Zero), আনহাতে 4p ৰ অৰ্থ হ’ল ইয়াক চাৰিটা চাৰ্কিট ফেজৰ সৈতে সংযোগ কৰিব পাৰি (সাধাৰণতে তিনিটা ফেজৰ Fire আৰু Zero)।

বহুকাৰ্য্যকৰী

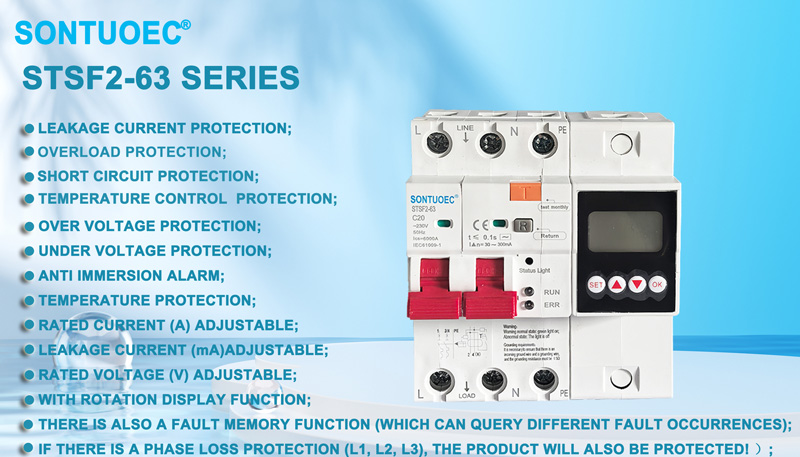

মাল্টিফাংচনেল ই ইংগিত দিয়ে যে এই 100A 2p 4p মাল্টিফাংচনেল RCBO বিভিন্ন সুৰক্ষা ফাংচনৰ সৈতে সজ্জিত। মৌলিক অভাৰলোড আৰু শ্বৰ্ট-চাৰ্কিট সুৰক্ষাৰ উপৰিও ই লিকেজ সুৰক্ষা, আণ্ডাৰভল্টেজ সুৰক্ষা, অভাৰভোল্টেজ সুৰক্ষা ইত্যাদিও প্ৰদান কৰিব পাৰে। এই সুৰক্ষাসমূহে আৰচিবিঅ'ক চাৰ্কিট আৰু সঁজুলিৰ বাবে অধিক ব্যাপক সুৰক্ষা প্ৰদান কৰিবলৈ অনুমতি দিয়ে।

সতৰ্কবাণী!

সতৰ্কবাণী স্বাভাৱিক অৱস্থা: সেউজীয়া লাইট জ্বলি;

অস্বাভাৱিক অৱস্থা: লাইট বন্ধ

গ্ৰাউণ্ডিঙৰ প্ৰয়োজনীয়তা:

গ্ৰাউণ্ডিং তাঁৰ আৰু গ্ৰাউণ্ডিং তাঁৰ থকাটো নিশ্চিত কৰাটো প্ৰয়োজনীয়, আৰু গ্ৰাউণ্ডিং ৰেজিষ্টেন্স s 5Q হ'ব লাগিব!

আবেদনৰ পৰিস্থিতি

যিহেতু আৰ চি বি অ’ৰ বিভিন্ন ধৰণৰ সুৰক্ষা কাৰ্য্য আছে, সেয়েহে ইয়াক প্ৰায়ে ব্যক্তিগত সুৰক্ষাৰ প্ৰয়োজনীয় বৰ্তনীত ব্যৱহাৰ কৰা হয়, যেনে পোহৰৰ বাবে বৈদ্যুতিক বৰ্তনী, দুৰ্বল শক্তি, আৰু ঘৰ আৰু ৰাজহুৱা স্থানত বৈদ্যুতিক সঁজুলি। এই ঠাইবোৰত প্ৰায়ে পানী আৰু আৰ্দ্ৰতাৰ বৈশিষ্ট্য থাকে, যাৰ ফলত সহজেই লিকেজ দুৰ্ঘটনা হ’ব পাৰে। ইয়াৰ উপৰিও আৰ চি বি অ’ ঔদ্যোগিক বৈদ্যুতিক ব্যৱস্থাতও ব্যৱহাৰ কৰিব পাৰি য’ত মানুহৰ সুৰক্ষা পূৰ্বচৰ্ত, যেনে পেৰিফেৰেল লাইট কণ্ট্ৰ’ল চাৰ্কিট, ৰাডাৰ ব্যৱস্থা, আৰু ভূতাত্ত্বিক অন্বেষণ যন্ত্ৰ।
