LC1-N ধৰণৰ AC কন্টাক্টৰ

LC1-N ধৰণৰ AC কন্টাক্টৰসমূহ AC 50Hz বা 60Hz থকা চাৰ্কিটত ব্যৱহাৰৰ বাবে উপযোগী, 660V লৈকে ভল্টেজ (কিছুমান মডেলৰ বাবে 690V লৈকে) আৰু 95A লৈকে কাৰেণ্ট। ইয়াক দীঘলীয়া দূৰত্বত সংযোগ আৰু ভাঙিব পৰা বৰ্তনীৰ বাবে ব্যৱহাৰ কৰা হয়, লগতে সঘনাই আৰম্ভ কৰা আৰু এচি মটৰ নিয়ন্ত্ৰণ কৰা হয়।

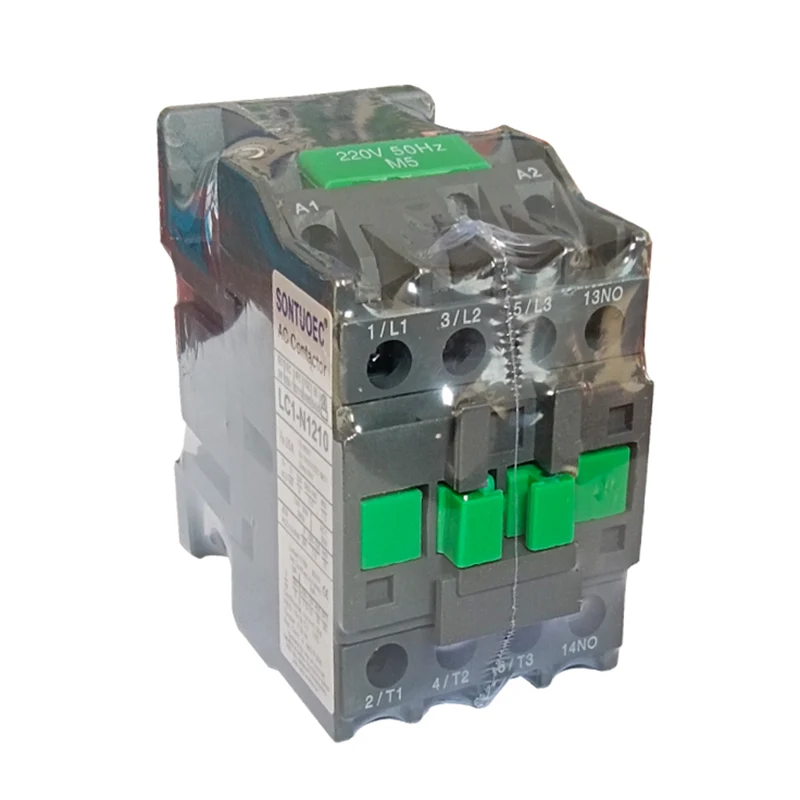

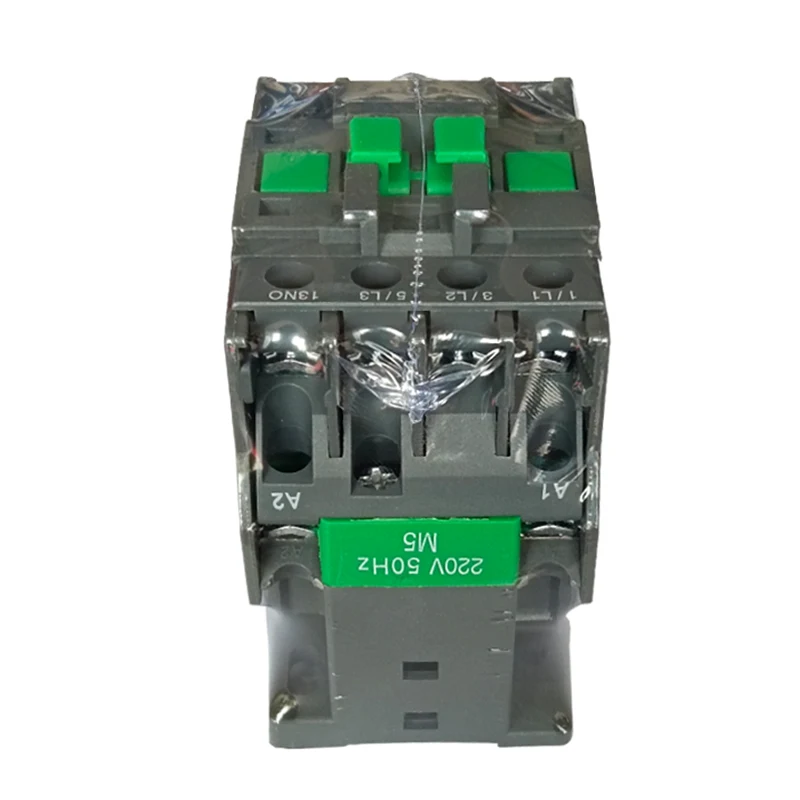

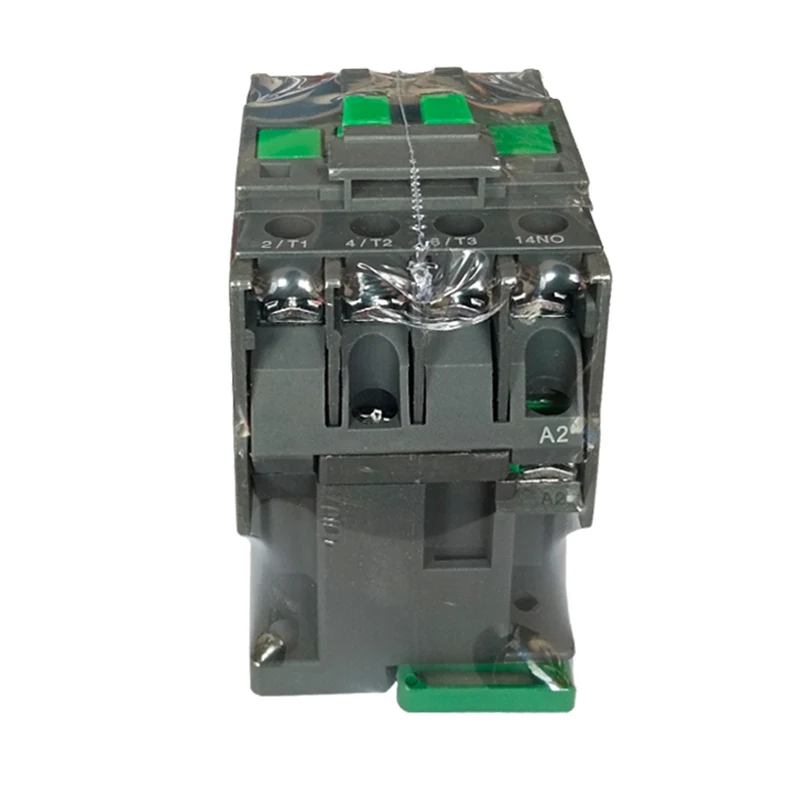

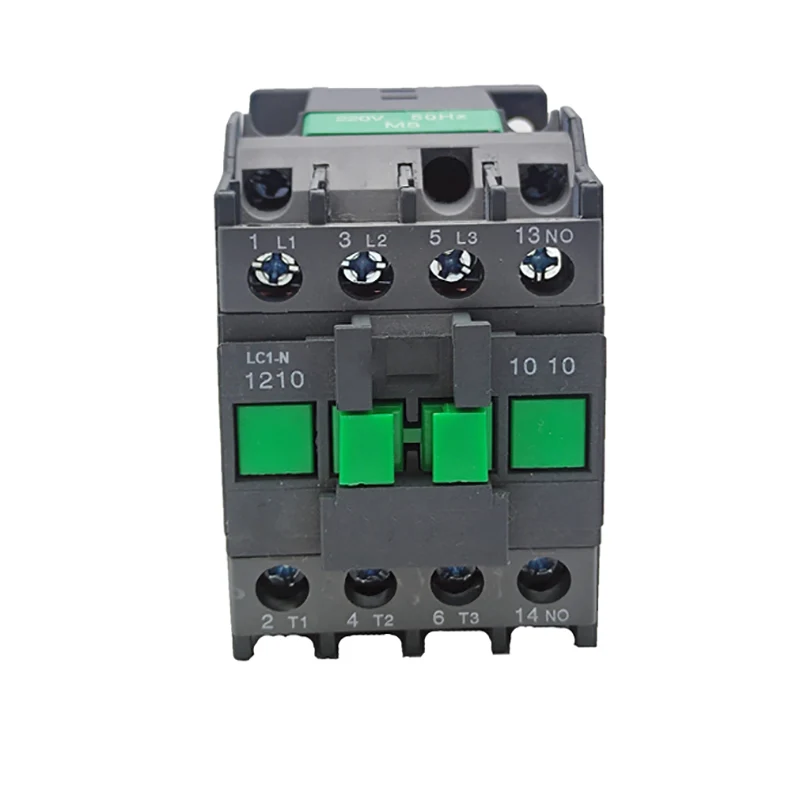

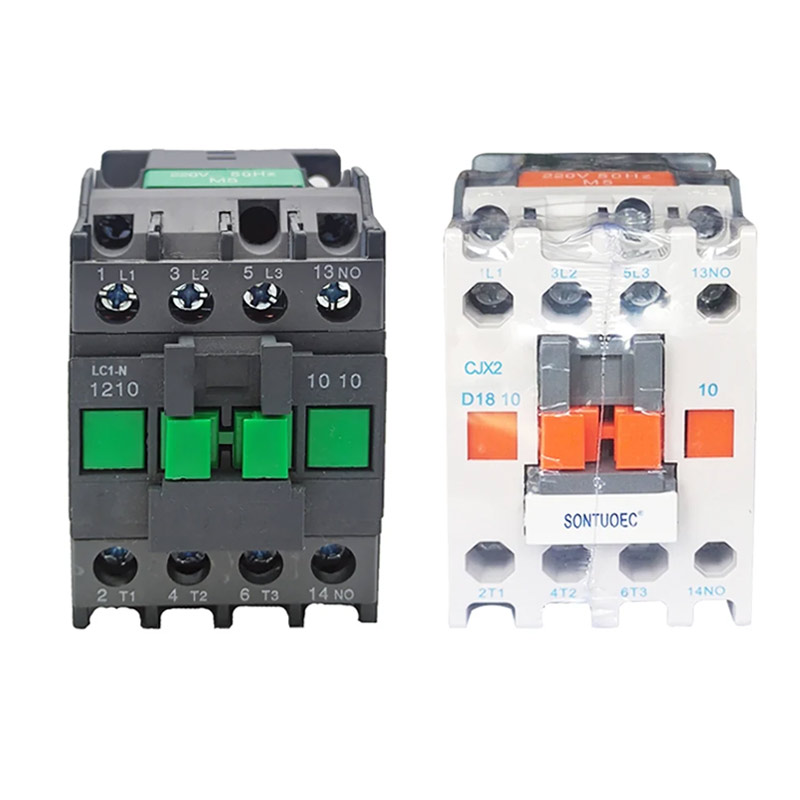

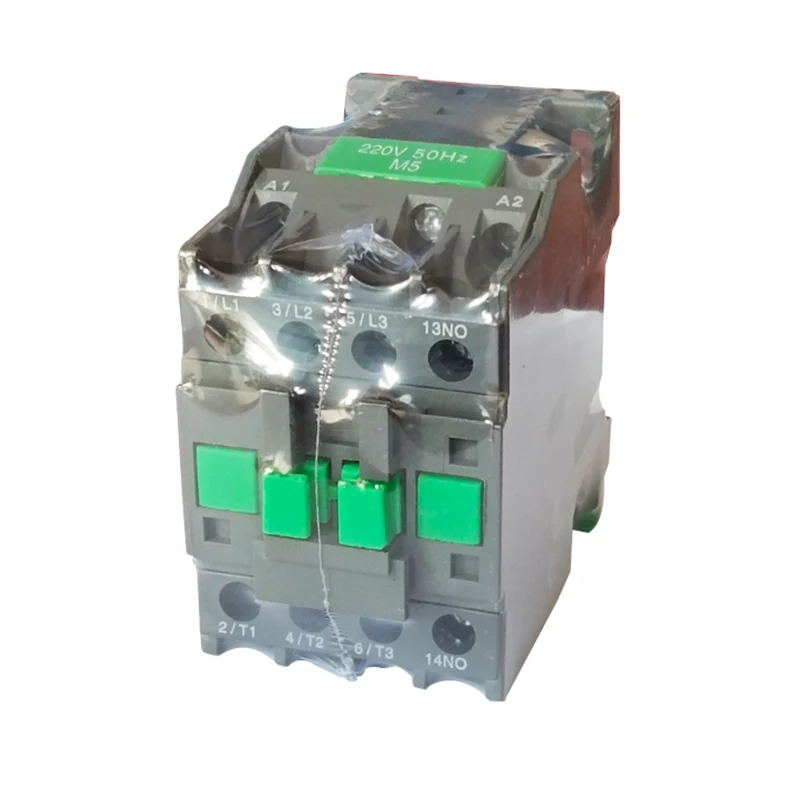

Model:LC1-N1210

Send Inquiry

Product Description

প্ৰকাৰ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
ৰেটেড ৱৰ্কিং কাৰেণ্ট (A)	AC3	9	12	18	25	32	40	50	65	80	95
ৰেটেড ৱৰ্কিং কাৰেণ্ট (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-ফেজৰ ষ্টেণ্ডাৰ্ডপাৱাৰ ৰেটিং মটৰ 50/60Hz IncateGory AC-3	২২০/২৩০ভি	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	৩৮০/৪০০ভি	4	5.5	7.5	11	15	18.5	22	30	37	45
	৪১৫ভি	4	5.5	9	11	15	22	25	37	45	45
	৫০০V	5.5	7.5	10	15	18.5	22	30	37	55	55
	৬৬০/৬৯০ভি	5.5	7.5	10	15	18.5	30	33	37	45	55
ৰেটিং তাপ বিদ্যুৎ প্ৰবাহ (A)		20	20	32	40	50	60	80	80	125	125
বৈদ্যুতিক জীৱন	এচি৩ (x১০৪)	100	100	100	100	80	80	60	60	60	60
বৈদ্যুতিক জীৱন	এচি৪ (x১০৪)	20	20	20	20	20	15	15	15	10	10
যান্ত্ৰিক জীৱন (X104)		1000	1000	1000	1000	800	800	800	800	600	600
যোগাযোগৰ সংখ্যা	3p+no					3p+nc+no
যোগাযোগৰ সংখ্যা	3P+NC					3p+nc+no

গাঁথনিগত বৈশিষ্ট্যসমূহ

মডুলাৰ ডিজাইন: LC1-N ধৰণৰ AC কন্টাক্টৰে সম্পূৰ্ণ কাৰ্য্য সংমিশ্ৰণৰ সৈতে মডিউলাৰ ডিজাইন গ্ৰহণ কৰে, যিটো ব্যৱহাৰকাৰীসকলৰ বাবে তেওঁলোকৰ প্ৰয়োজন অনুসৰি নিৰ্বাচন আৰু সংযুক্ত কৰিবলৈ সুবিধাজনক।

ইলেক্ট্ৰ'মেগনেটিক চিষ্টেম: ইলেক্ট্ৰ'মেগনেটিক কইল আৰু আইৰন কোৰকে ধৰি, যিটো কন্টাক্টৰৰ এটা গুৰুত্বপূৰ্ণ অংশ, ইয়াৰ ওপৰত নিৰ্ভৰ কৰি সংস্পৰ্শ বন্ধ আৰু বিচ্ছিন্নতালৈ লৈ যায়।

যোগাযোগ ব্যৱস্থা: মূল সংস্পৰ্শ আৰু সহায়ক সংস্পৰ্শকে ধৰি। মূল সংস্পৰ্শৰ সহায়ত মূল বৰ্তনীটো সংযোগ আৰু ভাঙিব লাগে আৰু ডাঙৰ কাৰেণ্ট নিয়ন্ত্ৰণ কৰা হয়; বিভিন্ন নিয়ন্ত্ৰণ পদ্ধতিৰ প্ৰয়োজনীয়তা পূৰণ কৰিবলৈ সহায়ক সংস্পৰ্শ নিয়ন্ত্ৰণ বৰ্তনীত থাকে।

ARC অগ্নিনিৰ্বাপক ব্যৱস্থা: এটা চাপ নিৰ্বাপন যন্ত্ৰৰ সৈতে সজ্জিত, সাধাৰণতে অৰ্ধ-বন্ধ দীৰ্ঘায়িত স্লিট মাটি চাপ অগ্নিনিৰ্বাপক আৱৰণ, আৰু এটা শক্তিশালী চুম্বকীয় ব্লয়িং ARC বৰ্তনীৰ সৈতে সজ্জিত যাতে আৰ্কৰ দ্বাৰা সৃষ্টি হোৱা বৰ্তনী ভাঙিবলৈ সংস্পৰ্শসমূহ নিৰ্ভৰযোগ্যভাৱে নিৰ্বাপিত হয়, সংস্পৰ্শৰ ক্ষতি হ্ৰাস কৰা হয়।

কাৰ্য্যৰ নীতি

যেতিয়া নিয়ন্ত্ৰণ বৰ্তনীটো শক্তিশালী হয়, তেতিয়া বিদ্যুৎচুম্বকীয় কইলে এটা চুম্বকীয় ক্ষেত্ৰ সৃষ্টি কৰে, যিয়ে লোহাৰ কোৰটোক আকৰ্ষণ কৰে যাতে সংস্পৰ্শবোৰ বন্ধ হ’বলৈ ধাৱমান হয়, যাৰ ফলত কম্প্ৰেছাৰৰ মূল বৰ্তনীটো সংযোগ হয়। যেতিয়া নিয়ন্ত্ৰণ বৰ্তনীটো ডি-এনাৰ্জাইজ কৰা হয়, তেতিয়া চুম্বকীয় ক্ষেত্ৰখন নোহোৱা হৈ যায়, লোহাৰ কোৰটো বসন্তৰ ক্ৰিয়াৰ অধীনত পুনৰ নিৰ্ধাৰণ কৰা হয়, সংস্পৰ্শটো বিচ্ছিন্ন কৰা হয়, আৰু কম্প্ৰেছাৰৰ মূল বৰ্তনীটোও বিচ্ছিন্ন কৰা হয়।
