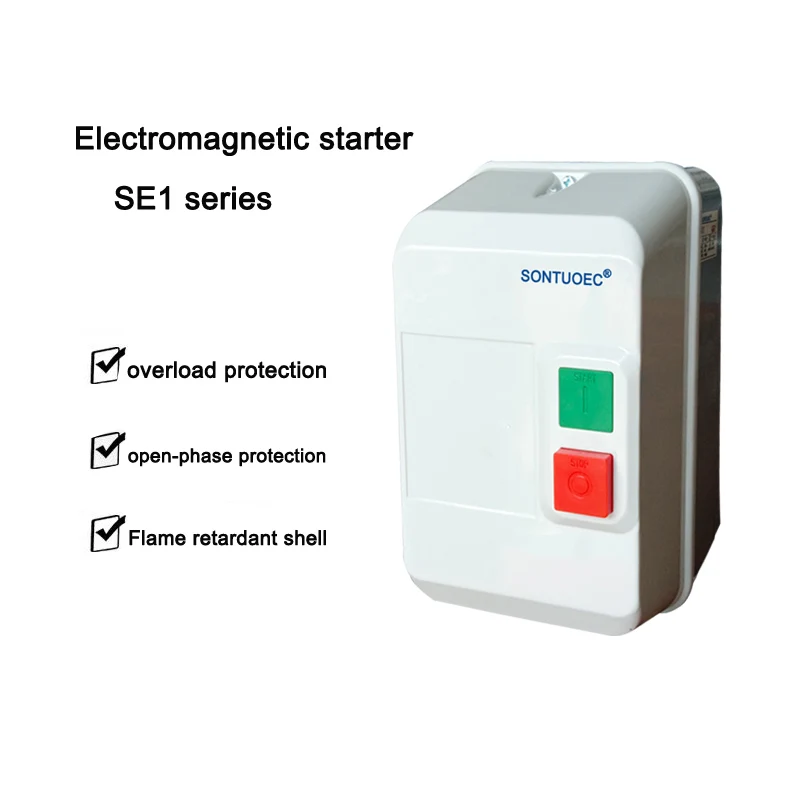

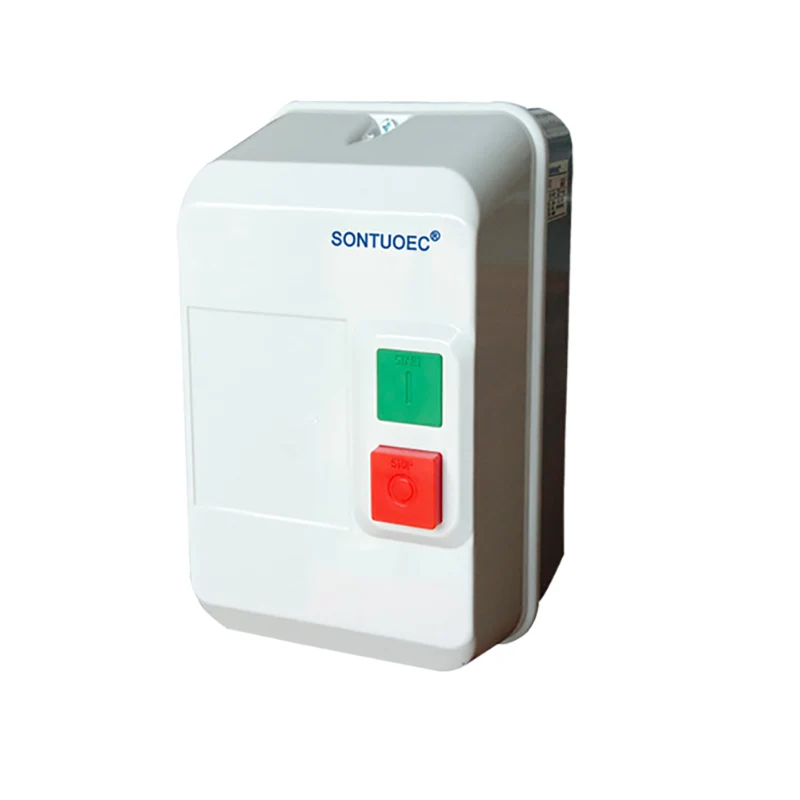

চুম্বকীয় ষ্টাৰ্টাৰ(DOL) মটৰ, অৰ্থাৎ, মটৰ (বা মটৰ) আৰম্ভ আৰু বন্ধ নিয়ন্ত্ৰণ কৰিবলৈ এটা চুম্বকীয় চুইচ ব্যৱহাৰ কৰা হয়। বাহ্যিক চুম্বকীয় ক্ষেত্ৰৰ পৰিৱৰ্তন অনুসৰি বৰ্তনীটোৰ অন-অফ নিয়ন্ত্ৰণ কৰি ইয়াত চুম্বকীয় চুইচে মূল ভূমিকা পালন কৰে, যাৰ ফলত মটৰৰ নিয়ন্ত্ৰণ উপলব্ধি কৰা হয়।
পণ্য মোড NO.আৰু specificatiol |
SLE1-09 আৰু 12 | ডাবলত ডাবল, সুৰক্ষিত TOLP429(3)বা,f659(4) | ||||||
এনক্ল'জাৰ | SLE1-18 আৰু 25 | ডাবলত ডাবল, সুৰক্ষিত TOLP427(3)বা,f5577(4) | ||||||
SLE1-32 আৰু 95 | Matal,LP65 ৰ পৰা 559 | |||||||
নিয়ন্ত্ৰণ(2 ঠেলা বুটামসমূহ এনক্ল'জাৰ কভাৰ) |
SLE1-32 আৰু 95 | 1 সেউজীয়া আৰম্ভণি বুটাম '1' ,1red stop/teset buttion “o ” | ||||||
সংযোগসমূহ | SLE1-32 আৰু 95 | ইলেক্ট্ৰিকল শক্তি আৰু নিয়ন্ত্ৰণ পুনঃসাম্পূৰ্ণ সংযোগসমূহ |
মূল কাৰিকৰী প্ৰাচলসমূহ:
প্ৰকাৰ | SLE1-9 | SLE1-12 | SLE1-18 | SLE1-25 | SLE1-32 | SLE1-40 | SLE1-50 | SLE1-65 | SLE1-80 | SLE1-95 | |
KW/HP(AC-3) ৰিট কৰা শক্তি(AC-3) IEC60947-4 |
২২০ভি | ২.২/৩ | ৩/৪ | ৪/৫.৫ | ৫.৫/৭.৫ | ৭.৫/১০ | ১১/৫ | ১৫/২০ | ১৮.৫/২৫ | ২২/৩৫ | ২৫/৩৫ |
৩৮০ভি | ৪/৫.৫ | ৫.৫/৭.৫ | ৭.৫/১০ | ১১/১৫ | ১৫/২০ | ১৮.৫/২৫ | ২২/৩০ | ৩০/৪০ | ৩৭/৫০ | ৪৫/৬০ | |
ৰিটেড কাৰেণ্ট(AC-3) জিবি১৪০৪৮.৪ |
২২০ভি | 9 | 12 | 15 | 21 | 26 | 36 | 52 | 63 | 75 | 86 |
৩৮০ভি | 9 | 12 | 16 | 21 | 25 | 37 | 43 | 59 | 72 | 85 | |
ৰিটেড হিটিং কাৰেণ্ট(A) | 25 | 32 | 40 | 50 | 60 | 80 | 125 | ||||
660660 চনৰ ভোকত ভোকাত ভোকাচ(v) | |||||||||||
Auxicary যোগাযোগ এচি-১৫ |
যোগাযোগ কৰক | মানদণ্ড | 1নহয় | 1NO+1NC | |||||||
ৰিটেড কাৰেণ্ট(A) | ২২০ভি | 1.6 | |||||||||
৩৮০ভি | 0.95 | ||||||||||
Suitabie তাপীয় ৰিলে | এল আৰ ২ডি-১৩০৫/১৩১৪ (০.৬৩~১.০/৭~১০) |
LR2D-1316 (৯~১৩) |
এল আৰ ২ ডি-১৩২১ (১২~১৮) |
এল আৰ ২ ডি-১৩২২ (১৭~২৫) |
এল আৰ ২ডি-১৩৫৩ (২৩~৩২) |
LR2D-3355 (৩০~৪০) |
এল আৰ ২ ডি-৩৩৫৯ (৪৮~৬৫) |
LR2D-3361 (৫৫~৭০) |
LR2D-3363 (৬৩~৮০) |
LR2D-3365 (৮০~৯৩) |
|
এনক্ল'জাৰ ৰেটিং | LP65 |
চুম্বকীয় চুইচ ষ্টাৰ্টাৰ মটৰৰ অপাৰেটিং নীতি মূলতঃ চুম্বকীয় ক্ষেত্ৰৰ প্ৰভাৱ আৰু ডিচি মটৰৰ কৰ্ম নীতিৰ ওপৰত ভিত্তি কৰি কৰা হয়। যেতিয়া এটা বাহ্যিক চুম্বকীয় ক্ষেত্ৰ এটা চুম্বকীয় চুইচৰ ওচৰলৈ আহে, তেতিয়া ই এটা চুম্বকীয় সংবেদন উপাদান (যেনে, এটা নল) সূচনা কৰে, যাৰ ফলত ই চুইচৰ ভিতৰত বন্ধ বা ভাঙি যায়, যাৰ ফলত বৰ্তনীটো মুকলি আৰু বন্ধ কৰা নিয়ন্ত্ৰণ হয়। বৰ্তনীটো বন্ধ হৈ গ’লেই মটৰৰ মাজেৰে বিদ্যুৎ প্ৰবাহ বৈ যায়, যাৰ ফলত ই ঘূৰ্ণনশীল হ’বলৈ আৰম্ভ কৰে। আনহাতে, ডিচি মটৰে এই নীতিৰ ওপৰত কাম কৰে যে এজন শক্তিশালী পৰিবাহীয়ে বিদ্যুৎচুম্বকীয় বলৰ ক্ৰিয়াৰ দ্বাৰা চুম্বকীয় ক্ষেত্ৰত গতি কৰে।

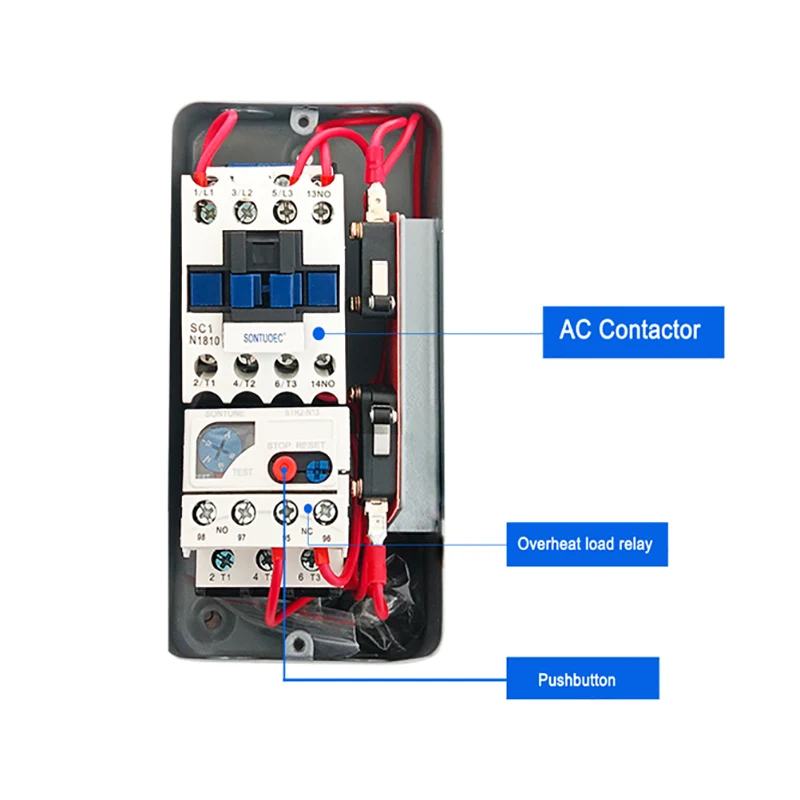

চুম্বকীয় চুইচ: সাধাৰণতে এটা চুম্বকীয় সংবেদন উপাদান আৰু এটা ট্ৰিগাৰ ডিভাইচ থাকে, যিবোৰ বাহ্যিক চুম্বকীয় ক্ষেত্ৰ ধৰা পেলাবলৈ আৰু বৰ্তনীৰ অন/অফ নিয়ন্ত্ৰণ কৰিবলৈ ব্যৱহাৰ কৰা হয়।
বৈদ্যুতিক মটৰ: এটা যন্ত্ৰ যিয়ে বৈদ্যুতিক শক্তিক যান্ত্ৰিক শক্তিলৈ ৰূপান্তৰিত কৰে আৰু ঘূৰ্ণনৰ জৰিয়তে বিভিন্ন যন্ত্ৰক পৰিচালিত কৰে।
নিয়ন্ত্ৰণ বৰ্তনী: বাহ্যিক সংকেত গ্ৰহণ কৰিবলৈ ব্যৱহাৰ কৰা হয় আৰু সংকেত অনুসৰি চুম্বকীয় চুইচ আৰু মটৰৰ কামৰ অৱস্থা নিয়ন্ত্ৰণ কৰা হয়।
