RCCB B মডেলৰ অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ

RCCB B মডেলৰ অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰে তিনিটা ফেজ নেটৱৰ্কত কন্টুলাৰ ফল্ট কাৰেণ্টৰ ক্ষেত্ৰত সুৰক্ষা প্ৰদান কৰে। ইয়াক সাধাৰণতে ৰিচাৰ্জিং ষ্টেচনৰ ক্ষেত্ৰত ব্যৱহাৰ কৰা হয়,চিকিৎসা যন্ত্ৰ আৰু যন্ত্ৰপাতি, নিয়ন্ত্ৰক আৰু ভেৰিয়েবল স্পীড ড্ৰাইভ,বেটাৰ চাৰ্জ আৰু ইনভাৰ্টাৰ (dc)...

Model:STID-B

Send Inquiry

Product Description

বৈদ্যুতিক বৈশিষ্ট্য	মানদণ্ড		IEC/EN62423&IEC/EN61008-1
	টাইপ(আৰ্থ লিকেজৰ তৰংগৰ ৰূপ অনুভৱ কৰা হৈছে)		B
	ৰেটিং কাৰেণ্টত	A	২৫,৪০,৬৩
	খুঁটা	P	1p+n,3p+n
	ৰেটেড ভল্টেজ UE	V	আইপি+এন:২৩০/২৪০ভি;৩পি+এন:৪০০/৪১৫ভি
	ৰেটেড সংবেদনশীলতা i n	A	০.০৩,০.১,০.৩
	ইনচুলেচন ভল্টেজ UI	V	500
	ৰেটিং পোৱা অৱশিষ্ট নিৰ্মাণ আৰু	A	৫০০(ইন=২৫এ/৪০এ)
	ব্ৰেকিং ক্ষমতা i m	A	৬৩০(ইন=৬৩এ)
	শ্বৰ্ট-চাৰ্কিট কাৰেণ্ট I C	A	10000
	SCPD ফিউজ	A	10000
	i n ৰ অধীনত ব্ৰেক টাইম	s	≤০.১
	ৰেট কৰা কম্পাঙ্ক	Hz	50
	ৰেটেড ইমপালছ সহ্য কৰা ভল্টেজ(1.2/5.0)UIMP	V	4000
Mechanicai বৈশিষ্ট্যসমূহ	IND ত ডাইলেক্ট্ৰিক পৰীক্ষাৰ ভল্টেজ। ফ্ৰেড। 1min ৰ বাবে	KV	2.5
	প্ৰদূষণৰ ডিগ্ৰী		2
	বৈদ্যুতিক জীৱন		2000
	Mechanicai IIFE		10000
	দোষ বৰ্তমান সূচক		হয়
	সুৰক্ষাৰ ডিগ্ৰী		IP20
	পৰিৱেশৰ উষ্ণতা(দৈনিক গড় ৩৫ ৰ সৈতে )	oC	-৪০~+৫৫oC
	সংৰক্ষণৰ উষ্ণতা	oC	-৪০~+৭০oC

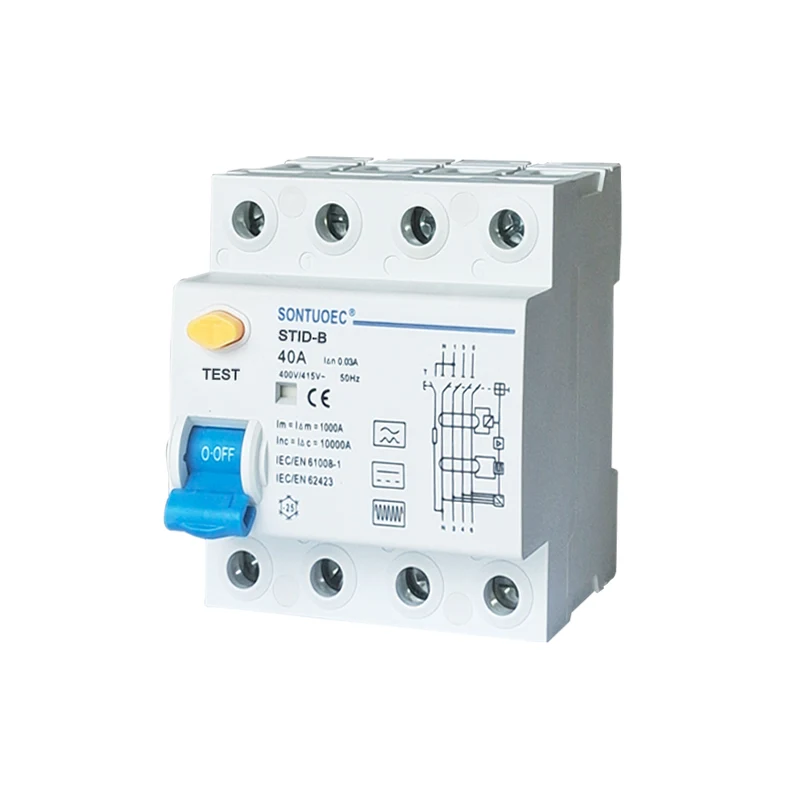

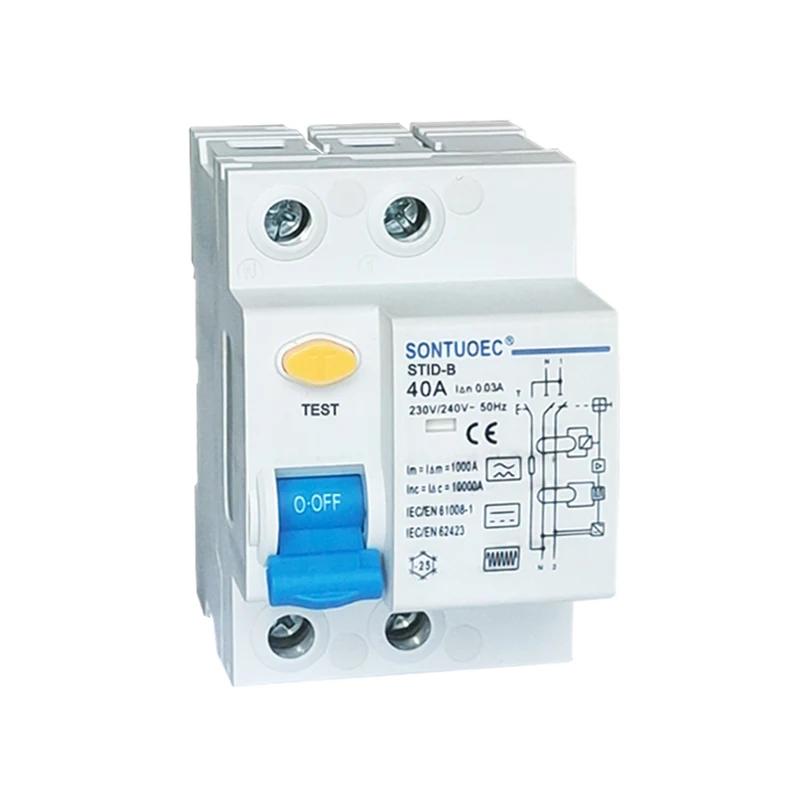

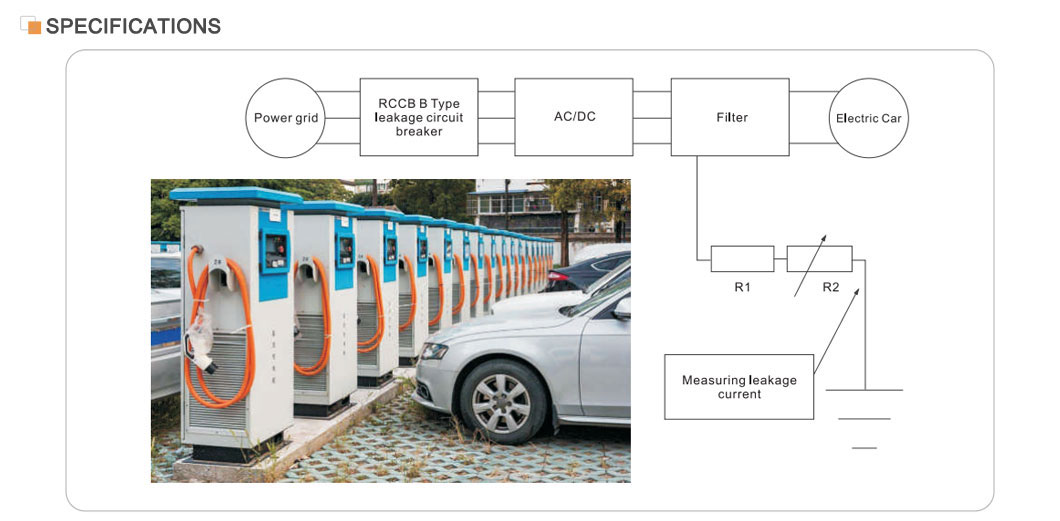

STID-B RCCB B মডেল অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ টাইপ A ৰ বাবে উপযোগী আৰু ডিচিৰ অৱশিষ্ট কাৰেণ্ট, ডিচিৰ অৱশিষ্ট কাৰেণ্ট মসৃণ কৰাৰ বাবেও উপযোগী যি ৰেক্টিফায়াৰ চাৰ্কিট আৰু উচ্চ কম্পাঙ্ক AC অৱশিষ্ট কাৰেণ্টৰ পৰা উদ্ভৱ হ'ব পাৰে। ই তিনি-ফেজ নেটৱৰ্কত অবিৰত দোষ কাৰেণ্টৰ ক্ষেত্ৰত সুৰক্ষা প্ৰদান কৰে। সাধাৰণতে চাৰ্জিং ষ্টেচন, চিকিৎসা সঁজুলি আৰু যন্ত্ৰপাতি, নিয়ন্ত্ৰক আৰু ভেৰিয়েবল স্পীড ড্ৰাইভ, বেটাৰী চাৰ্জাৰ আৰু ইনভাৰ্টাৰ (ডিচি)ৰ ক্ষেত্ৰত ষ্টাইড-বি ব্যৱহাৰ কৰা হয়। STID-B এ IEC/EN61008 আৰু IEC/EN62423 মানসমূহ মানি চলে।

মূল বৈশিষ্ট্যসমূহ

ৰেট কৰা কাৰেণ্ট: 40A, বৃহৎ বিদ্যুৎ প্ৰবাহৰ বৈদ্যুতিক ব্যৱস্থাৰ বাবে উপযোগী।

লিকেজ সুৰক্ষা: উচ্চ সংবেদনশীলতা আৰু সঠিকতাৰে ই লিকেজ কাৰেণ্ট ধৰা পেলাব পাৰে আৰু অতি কম সময়ৰ ভিতৰতে বিদ্যুৎ যোগান কাটিব পাৰে।

সুৰক্ষাৰ পৰিৱেশন: আন্তঃৰাষ্ট্ৰীয় মানদণ্ড যেনে IEC/EN61008.1 আৰু GB16916.1 ৰ সৈতে মিল খায়, যিয়ে পণ্যৰ সুৰক্ষা আৰু নিৰ্ভৰযোগ্যতা নিশ্চিত কৰে।

প্ৰয়োগৰ পৰিসৰ: বৈদ্যুতিক ব্যৱস্থাৰ বাবে ব্যাপক সুৰক্ষা প্ৰদান কৰিবলৈ ঔদ্যোগিক, বাণিজ্যিক, উচ্চ-উচ্চতা আৰু অসামৰিক অট্টালিকাত ব্যাপকভাৱে ব্যৱহৃত।

কাৰ্য্যৰ নীতি

RCCB B মডেলৰ অৱশিষ্ট কাৰেণ্ট চাৰ্কিট ব্ৰেকাৰ শূন্য ক্ৰম কাৰেণ্ট ট্ৰেন্সফৰ্মাৰৰ ওপৰত ভিত্তি কৰি কৰা হয়। প্ৰতিটো পৰিবাহী পৰ্যায় এটা শূন্য ক্ৰম কাৰেণ্ট ট্ৰেন্সফৰ্মাৰৰ মাজেৰে পাৰ হৈ যায়, যাৰ গৌণ দিশটো বিদ্যুৎচুম্বকীয় ডিটেণ্টৰ সৈতে সংযুক্ত হৈ থাকে। সাধাৰণ অৱস্থাত, শূন্য ক্ৰম কাৰেণ্ট ট্ৰেন্সফৰ্মাৰৰ মাজেৰে ফেজ কাৰেণ্টৰ ভেক্টৰ যোগফল শূন্য, গতিকে ট্ৰেন্সফৰ্মাৰৰ মাজেৰে প্ৰবাহ শূন্য, গৌণ আউটপুট ভল্টেজও শূন্য, আৰু চাৰ্কিট ব্ৰেকাৰে কাম নকৰে। কিন্তু এবাৰ লিকেজ কাৰেণ্ট বৃদ্ধি পায় আৰু গৌণ কাষৰ আউটপুট ভল্টেজক এটা নিৰ্দিষ্ট স্তৰলৈ বৃদ্ধি পায়, বিদ্যুৎচুম্বকীয় মুক্তি সক্ৰিয় হয়, কাৰ্য্যকৰী ব্যৱস্থাক কাৰ্য্য কৰিবলৈ আৰু শক্তি যোগানৰ সৈতে সংযুক্ত সংস্পৰ্শসমূহ বিচ্ছিন্ন কৰে, যাৰ ফলত লিকেজ সুৰক্ষা উপলব্ধি কৰা হয়।

নিৰ্বাচন আৰু সংস্থাপন

নিৰ্বাচন: এটা RCCB নিৰ্বাচন কৰাৰ সময়ত, ৰেট কৰা ভল্টেজ, ৰেটেড কাৰেণ্ট, লিকেজ ক্ৰিয়া কাৰেণ্ট আৰু বৈদ্যুতিক ব্যৱস্থাৰ ক্ৰিয়া সময় আদি প্ৰাচলসমূহ বিবেচনা কৰিব লাগে। প্ৰয়োজনীয় সুৰক্ষাৰ ধৰণ অনুসৰি (যেনে প্ৰত্যক্ষ সংস্পৰ্শ সুৰক্ষা বা পৰোক্ষ সংস্পৰ্শ সুৰক্ষা) উপযুক্ত আৰচিচিবি নিৰ্বাচন কৰাটোও প্ৰয়োজনীয়।

ইনষ্টলেচন: RCCB বৈদ্যুতিক ব্যৱস্থাৰ অহা মূৰত বা এটা শাখা ৰেখাত স্থাপন কৰিব লাগে যাতে সমগ্ৰ বৈদ্যুতিক ব্যৱস্থা বা এটা নিৰ্দিষ্ট শাখা ৰেখাৰ সম্পূৰ্ণ সুৰক্ষা নিশ্চিত হয়। স্থাপনৰ সময়ত, RCCB ৰ সঠিক সংযোগ আৰু নিৰ্ভৰযোগ্য পৰিচালনা নিশ্চিত কৰিবলৈ প্ৰাসংগিক মানদণ্ড আৰু সংহিতাসমূহ কঠোৰভাৱে পৰ্যবেক্ষণ কৰিব লাগে।
