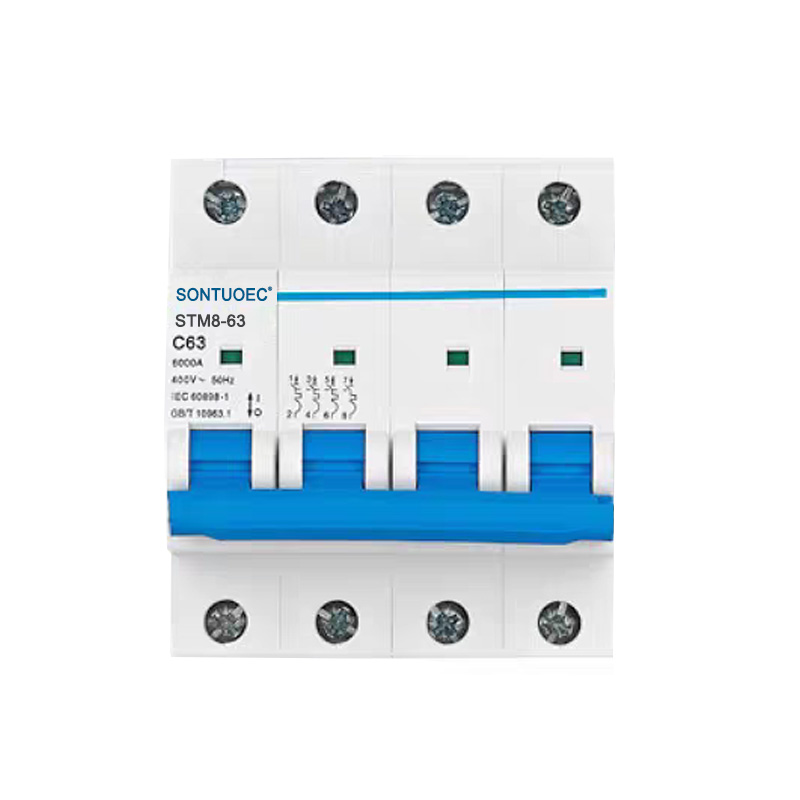

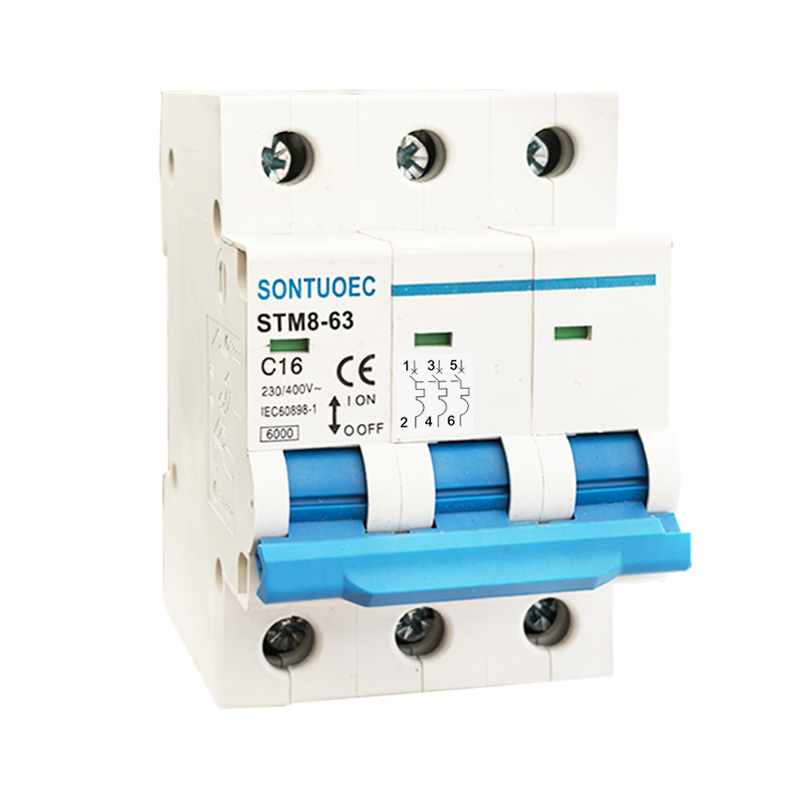

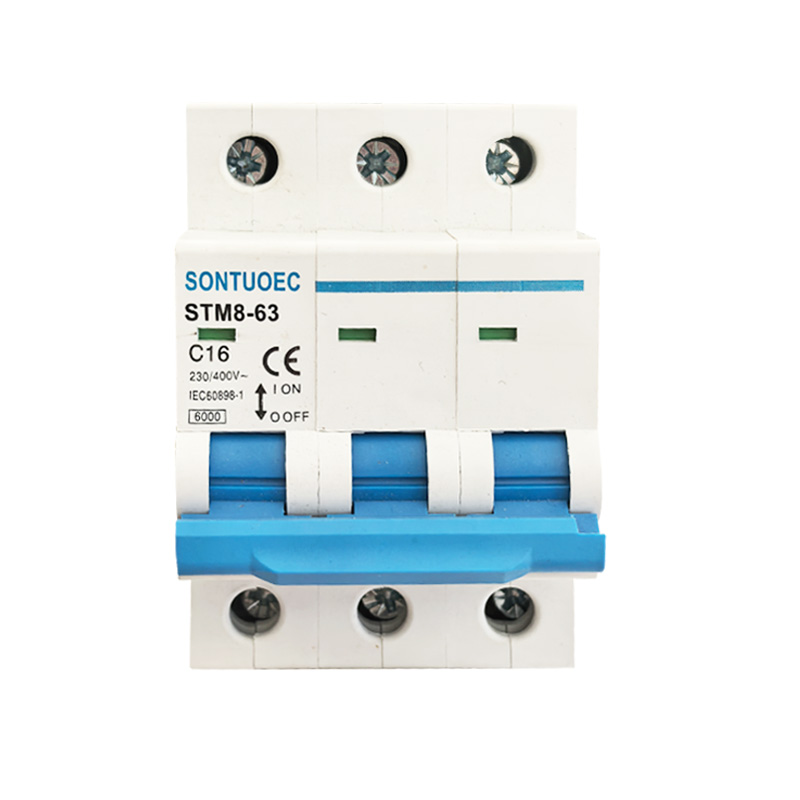

STM8-63 ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰ 6KA 1P 2P 3P 4P 16A 230/400V

SONTUOEC হৈছে বিভিন্ন সৰু বৈদ্যুতিক সঁজুলিৰ উৎপাদনত বিশেষজ্ঞ চীনৰ যোগানকাৰী/নিৰ্মাতাকাৰীসকলৰ অন্যতম STM8-63 মিনিয়েচাৰ চাৰ্কিট ব্ৰেকাৰ 6KA 1P 2P 4P 16A 230/400V গঠন উন্নত, পৰিৱেশন নিৰ্ভৰযোগ্য, ব্ৰেক ক্ষমতা উচ্চ, ৰূপ আৰু ইয়াৰ খোলাৰ বৈশিষ্ট্যৰ বৈশিষ্ট্য আৰু ইয়াৰ ফলত প্ৰভাৱৰ প্ৰতিৰোধ ক্ষমতাৰে কৰা হৈছে। ই AC 50/60Hz ৰ শক্তি ব্যৱস্থাৰ বাবে উপযোগী, 230/400V ৰ ৰেটিং ভল্টেজ, আৰু 63A লৈকে কাৰেণ্ট ৰেট কৰা হয়। ইয়াক মূলতঃ কাৰ্যালয় ভৱন, বাসস্থান, পোহৰ, শক্তি বিতৰণ আৰু অতিৰিক্ত বোজা আৰু সঁজুলিৰ শ্বৰ্ট চাৰ্কিট সুৰক্ষাৰ বাবে প্ৰয়োগ কৰা হয়। সাধাৰণতে ইয়াক সঘনাই শক্তি ব্যৱস্থাৰ স্থানান্তৰ হিচাপে ব্যৱহাৰ কৰিব পাৰি। ই IEC60898-1 মানসমূহৰ সৈতে মিল খায়।

Model:STM8-63

Send Inquiry

Product Description

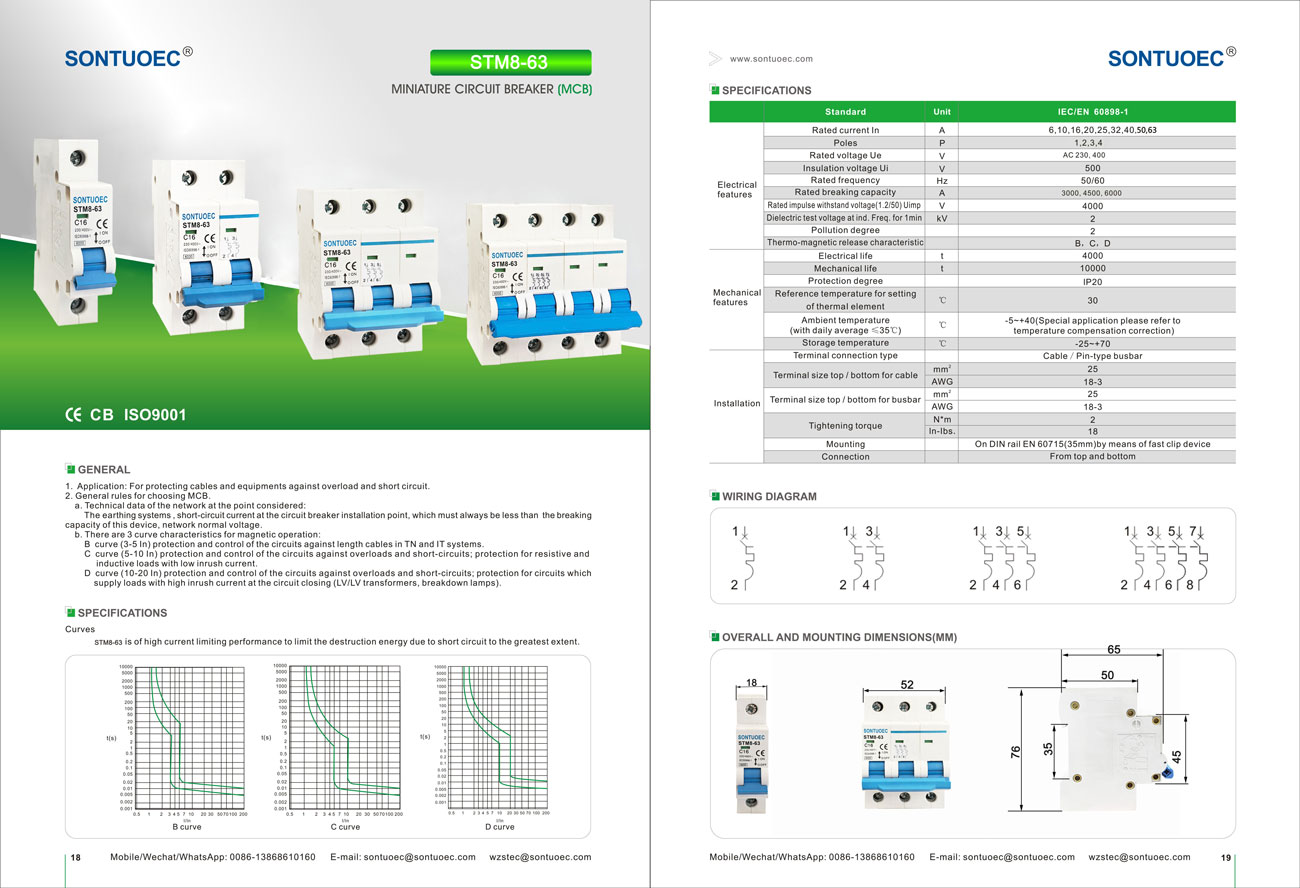

স্পেচিফিকেশন:

	মানদণ্ড		IEC/EN 60898-1
বৈদ্যুতিক বৈশিষ্ট্যসমূহ	ৰেটিং কাৰেণ্ট ইন	A	১,২,৪,৬,১০,১৬,২০,২৫,৩২,৪০,৫০,৬৩
	খুঁটা	P	১,২,৩,৪
	ৰেটেড ভল্টেজ UE	V	এচি ২৩০, ৪০০
	ইনচুলেচন ভল্টেজ UI	V	500
	ৰেট কৰা কম্পাঙ্ক	Hz	৫০/৬০
	ৰেটিং ভংগ ক্ষমতা	A	৩০০০, ৪৫০০, ৬০০০
	ৰেটেড ইমপালছ সহ্য কৰা ভল্টেজ(1.2/50)UIMP	V	4000
	IND.FREQ.1 মিনিটৰ বাবে ডাইলেক্ট্ৰিক পৰীক্ষাৰ ভল্টেজ	KV	2
	প্ৰদূষণৰ ডিগ্ৰী		2
	থাৰ্মো-মেগনেটিক মুক্তিৰ বৈশিষ্ট্য		B,C,D
যান্ত্ৰিক বৈশিষ্ট্য	বৈদ্যুতিক জীৱন	t	4000
	যান্ত্ৰিক জীৱন	t	10000
	সুৰক্ষাৰ ডিগ্ৰী		IP20
	সংহতিৰ বাবে প্ৰসংগ উষ্ণতা	oC	30
	তাপীয় মৌল	oC	30
	পৰিৱেশৰ উষ্ণতা	oC	-5~+40(বিশেষ আবেদন অনুগ্ৰহ কৰি চাওক
	(দৈনিক গড় ≤35oC)	oC	তাপমান ক্ষতিপূৰণ সংশোধন)
	সংৰক্ষণৰ উষ্ণতা	oC	-২৫~+৭০
সংস্থাপন	টাৰ্মিনেল সংযোগৰ ধৰণ		কেবল/পিন-টাইপ Busbar
	কেবলৰ বাবে টাৰ্মিনেল আকাৰৰ শীৰ্ষ/তলত	এম এম²	25
	কেবলৰ বাবে টাৰ্মিনেল আকাৰৰ শীৰ্ষ/তলত	AWG	১৮ মাৰ্চ
	THERMINAL SIZE TOP/BOTTOM Busbar	এম এম²	25
	THERMINAL SIZE TOP/BOTTOM Busbar	AWG	১৮ মাৰ্চ
	টান কৰা টৰ্ক	N^*m	2
	টান কৰা টৰ্ক	In-Lbs	18
	মাউন্ট কৰা		ওপৰত DIN RAIL EN 60715(35mm)দ্বাৰা ক্লিপ ডিভাইচৰ গড়
	সংযোগ		পৰা ওপৰ আৰু তলৰ অংশ

STB1-63 ক্ষুদ্ৰ বৰ্তনী ব্ৰেকাৰৰ মূল কাৰ্য্যসমূহ

1.অভাৰলোড সুৰক্ষা: যেতিয়া বৰ্তনীত থকা কাৰেণ্টে MCB ৰ ৰেটিং মান অতিক্ৰম কৰে, তেতিয়া STM8-63 মিনিয়েচাৰ চাৰ্কিট ব্ৰেকাৰ 6KA 1P 2P 4P 16A 230/400V এ চাৰ্কিট আৰু সঁজুলি অতিমাত্ৰা উত্তাপৰ পৰা ৰক্ষা কৰিবলৈ এটা নিৰ্দিষ্ট সময়ৰ ভিতৰত স্বয়ংক্ৰিয়ভাৱে বৰ্তনীটো কাটি পেলাব।

2.চৰ্ট-চাৰ্কিট সুৰক্ষা: যেতিয়া বৰ্তনীত এটা শ্বৰ্ট-চাৰ্কিট হয়, তেতিয়া STB1-63 ক্ষুদ্ৰ বৰ্তনী ব্ৰেকাৰে বৰ্তনীটো তৎক্ষণাত কাটি পেলায় যাতে বৰ্তনী আৰু সঁজুলিৰ ক্ষতি নহয়।

3.Leakage সুৰক্ষা (কিছুমান MCBs এই কাৰ্য্য আছে): লিকেজ সুৰক্ষা থকা MCBs ৰ বাবে, যেতিয়া বৰ্তনীত লিকেজ হয়, STB1-63 ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰে ব্যক্তিগত সুৰক্ষা সুৰক্ষিত কৰিবলৈ বৰ্তনীটো দ্ৰুতভাৱে কাটি পেলায়।

MCBS ৰ পৰিচালনাৰ নীতি

এমচিবিসমূহত সাধাৰণতে ভিতৰত তাপীয় চুম্বকীয় বা ইলেক্ট্ৰনিক ট্ৰিপ ডিটেক্টৰ থাকে, যিটো বৰ্তনীত থকা কাৰেণ্টৰ পৰিৱৰ্তন ধৰা পেলাবলৈ ব্যৱহাৰ কৰা হয়। যেতিয়া কাৰেণ্ট অস্বাভাৱিক হয়, তেতিয়া ষ্ট্ৰাইকাৰে এমচিবিৰ ট্ৰিপিং মেকানিজম ট্ৰিপিং কৰে, যাৰ ফলত STB1-63 মিনিয়েচাৰ চাৰ্কিট ব্ৰেকাৰ্টে বৰ্তনীটো দ্ৰুতভাৱে কাটি পেলায়।

1.থাৰ্মেল মেগনেটিক ষ্ট্ৰাইকাৰ: ই সৃষ্টি হোৱা তাপ ব্যৱহাৰ কৰে যেতিয়া বিদ্যুৎ প্ৰবাহ পৰিবাহীৰ মাজেৰে পাৰ হৈ যায় যাতে ট্ৰিপিং ট্ৰিপিং ট্ৰিগাৰ হয়। যেতিয়া কাৰেণ্ট অতি ডাঙৰ হয়, কণ্ডাক্টৰটো গৰম হৈ পৰে, যাৰ ফলত তাপীয় চুম্বকীয় ষ্ট্ৰাইকাৰৰ ভিতৰৰ বাইমেটেলটো বেঁকা হৈ পৰে, যাৰ ফলত ট্ৰিপিং মেকানিজমটো সূচনা হয়।

2.ইলেক্ট্ৰনিক ষ্ট্ৰাইকাৰ: ই ইলেক্ট্ৰনিক উপাদানসমূহ ব্যৱহাৰ কৰি বৰ্তমানৰ পৰিৱৰ্তন ধৰা পেলায় আৰু ট্ৰিপিং ব্যৱস্থাৰ ক্ৰিয়া নিয়ন্ত্ৰণ কৰে। যেতিয়া অস্বাভাৱিক কাৰেণ্ট ধৰা পৰে, তেতিয়া ইলেক্ট্ৰনিক ষ্ট্ৰাইকাৰে বৰ্তনীটো কাটিবলৈ ট্ৰিপিং মেকানিজমলৈ এটা সংকেত প্ৰেৰণ কৰে।

MCB ৰ আবেদনৰ পৰিস্থিতি

অস্বাভাৱিক প্ৰবাহৰ ফলত হোৱা ক্ষতিৰ পৰা বৰ্তনী আৰু সঁজুলিসমূহক সুৰক্ষিত কৰিবলৈ আৱাসিক, বাণিজ্যিক আৰু ঔদ্যোগিক অঞ্চলত বৈদ্যুতিক ব্যৱস্থাত এমচিবিসমূহ ব্যাপকভাৱে ব্যৱহাৰ কৰা হয়। সাধাৰণতে বিতৰণ বাকচ, চুইচবৰ্ড বা নিয়ন্ত্ৰণ কেবিনেটত স্থাপন কৰা হয় আৰু বৰ্তনীৰ মূল চুইচ বা শাখা চুইচ হিচাপে ব্যৱহাৰ কৰা হয়।

MCBS ৰ নিৰ্বাচন আৰু সংস্থাপন

1.নিৰ্বাচন: MCB সমূহ নিৰ্বাচন কৰাৰ সময়ত, আপুনি বৰ্তনীৰ ৰেটেড কাৰেণ্ট, ভল্টেজ স্তৰ, সুৰক্ষা বৈশিষ্ট্য, আৰু লিকেজ সুৰক্ষাৰ প্ৰয়োজন হয় নেকি, সেইবোৰৰ দৰে কাৰকসমূহ বিবেচনা কৰিব লাগিব। নিৰ্বাচিত STB1-63 ক্ষুদ্ৰ বৰ্তনী ব্ৰেকাৰে স্থানীয় বৈদ্যুতিক সুৰক্ষাৰ মানদণ্ড আৰু নিয়মৰ সৈতে তুলনা কৰাটোও গুৰুত্বপূৰ্ণ।

2.ইনষ্টলেচন: STM8-63 ক্ষুদ্ৰ চাৰ্কিট ব্ৰেকাৰ 6KA 1p 2p 3p 4p 16a 230/400V শুকান, বায়ু চলাচল কৰা পৰিৱেশত জাৰণকাৰী গেছৰ পৰা মুক্তভাৱে স্থাপন কৰিব লাগে আৰু নিশ্চিত কৰিব লাগে যে ইয়াক সঠিকভাৱে আৰু সুৰক্ষিতভাৱে তাঁৰযুক্ত কৰা হয়। স্থাপনৰ সময়ত প্ৰাসংগিক বৈদ্যুতিক সুৰক্ষাৰ নিয়ম আৰু পৰিচালনাৰ পদ্ধতিসমূহ পৰ্যবেক্ষণ কৰিব লাগে।
