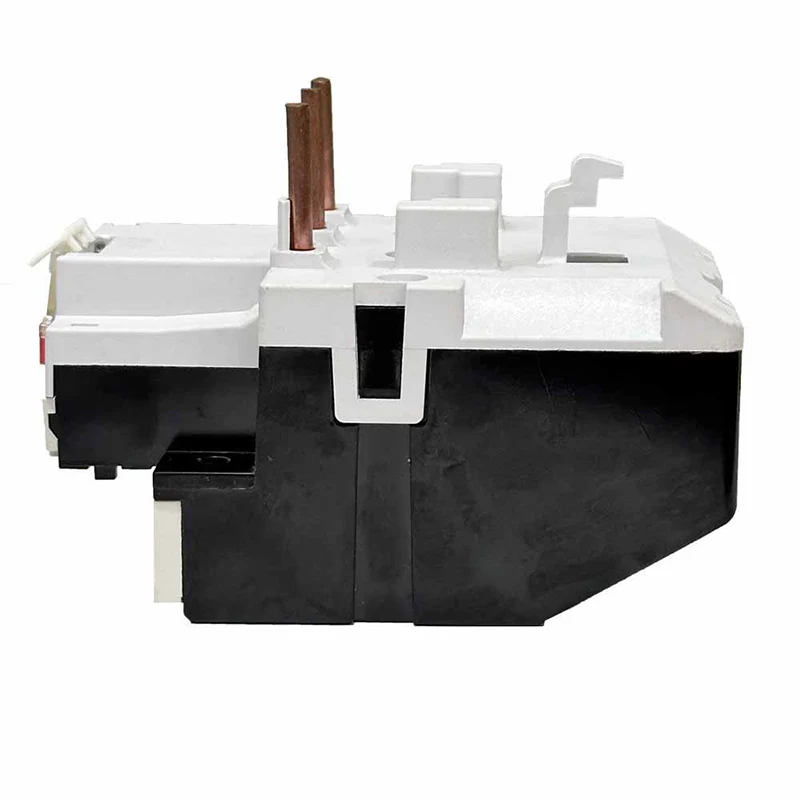

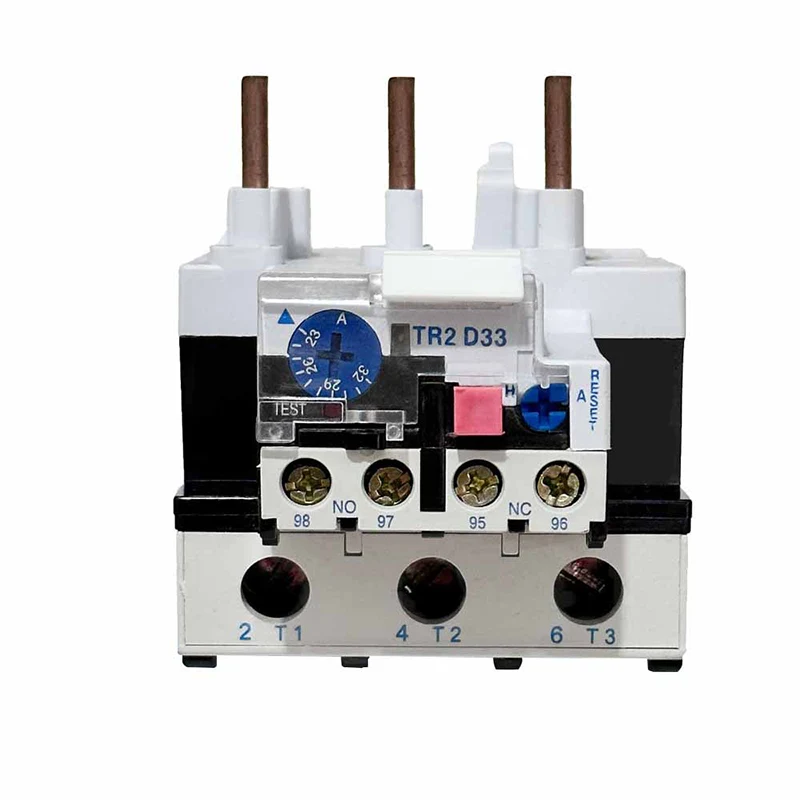

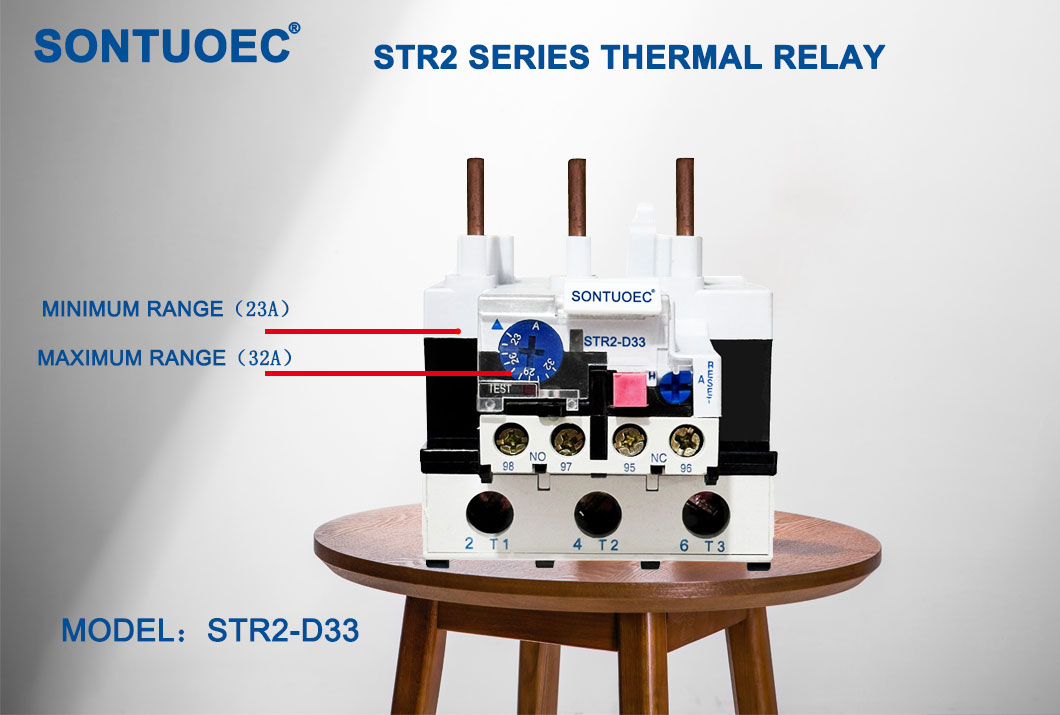

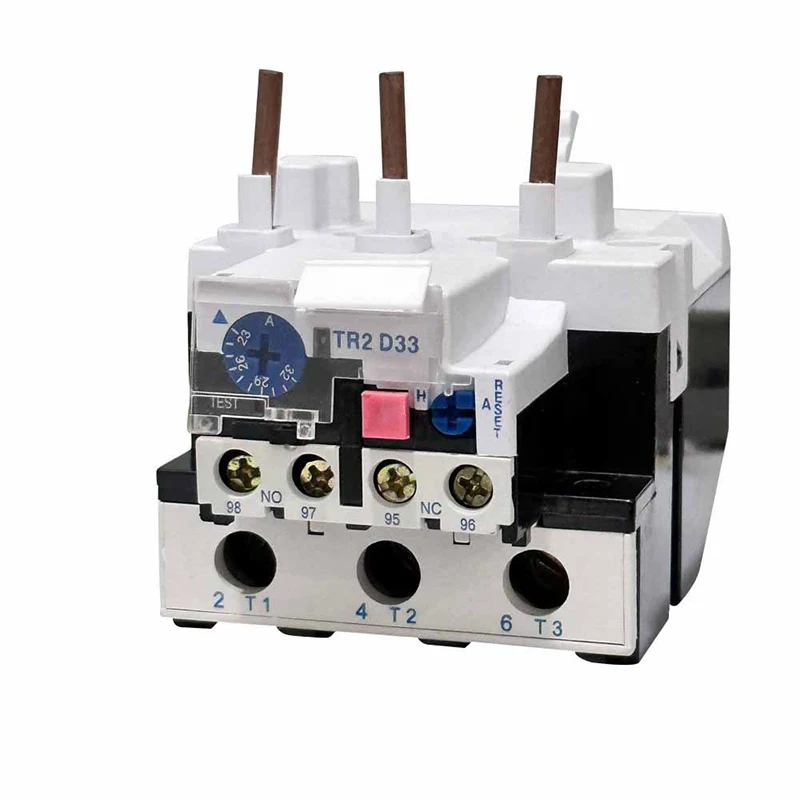

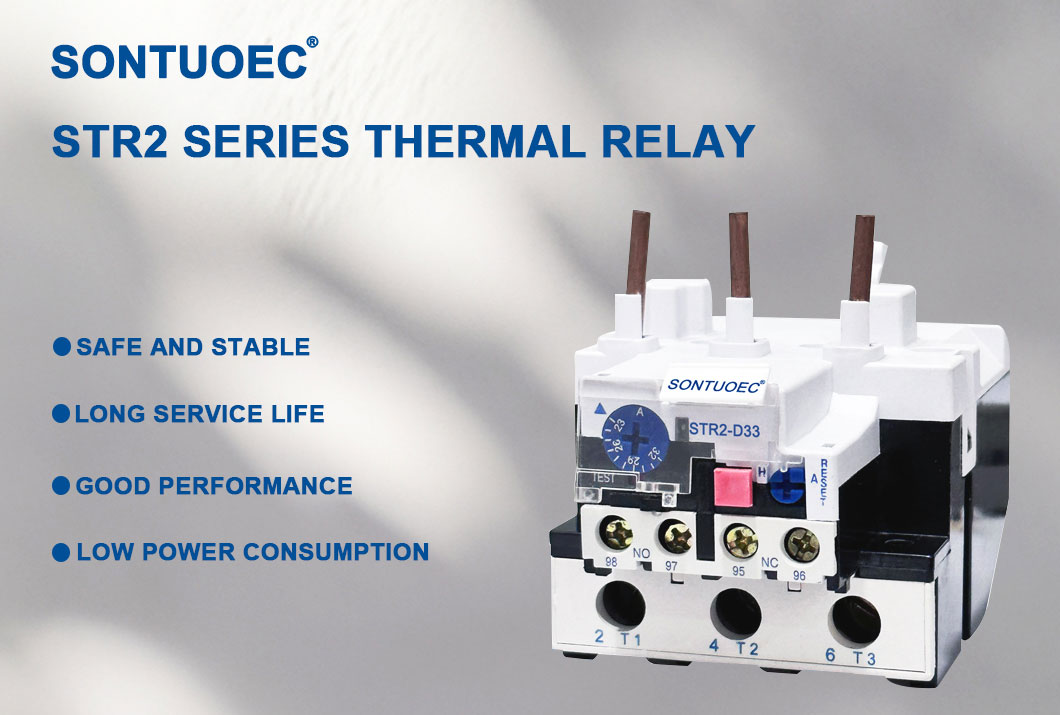

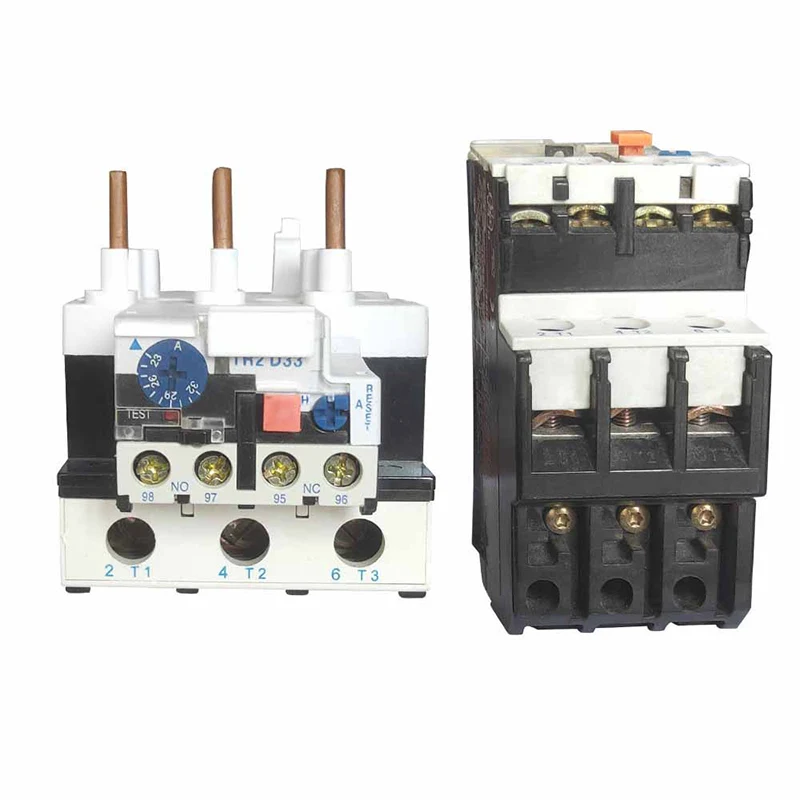

STR2-D33 তাপীয় অভাৰলোড ৰিলে

STR2-D33 তাপীয় অভাৰলোড ৰিলে বৈদ্যুতিক প্ৰবাহৰ তাপীয় প্ৰভাৱৰ নীতিৰ ওপৰত কাম কৰে। যেতিয়া এটা মটৰ অভাৰলোড হয়, ইয়াৰ বিদ্যুৎ প্ৰবাহ বৃদ্ধি পায়, যাৰ ফলত তাপীয় অতিৰিক্ত বোজা ৰিলেৰ ভিতৰত উত্তাপন উপাদান গৰম হয়। এই তাপ দ্বিধাতুৰলৈ স্থানান্তৰিত হয়, যিটো তাপ প্ৰসাৰণৰ বিভিন্ন সহগ থকা দুটা ধাতুৰে তৈয়াৰ কৰা হয়, গতিকে গৰম কৰিলে ই বেঁকা হয়। যেতিয়া বেণ্ডিংটোৱে এটা নিৰ্দিষ্ট বিন্দুত উপনীত হয়, ই এটা যান্ত্ৰিক যন্ত্ৰৰ সূচনা কৰে, সাধাৰণতে এটা সংস্পৰ্শ, যিয়ে মটৰলৈ শক্তি যোগানক বিচ্ছিন্ন কৰে, যাৰ ফলত ইয়াক ক্ষতিৰ পৰা ৰক্ষা কৰে।

Send Inquiry

Product Description

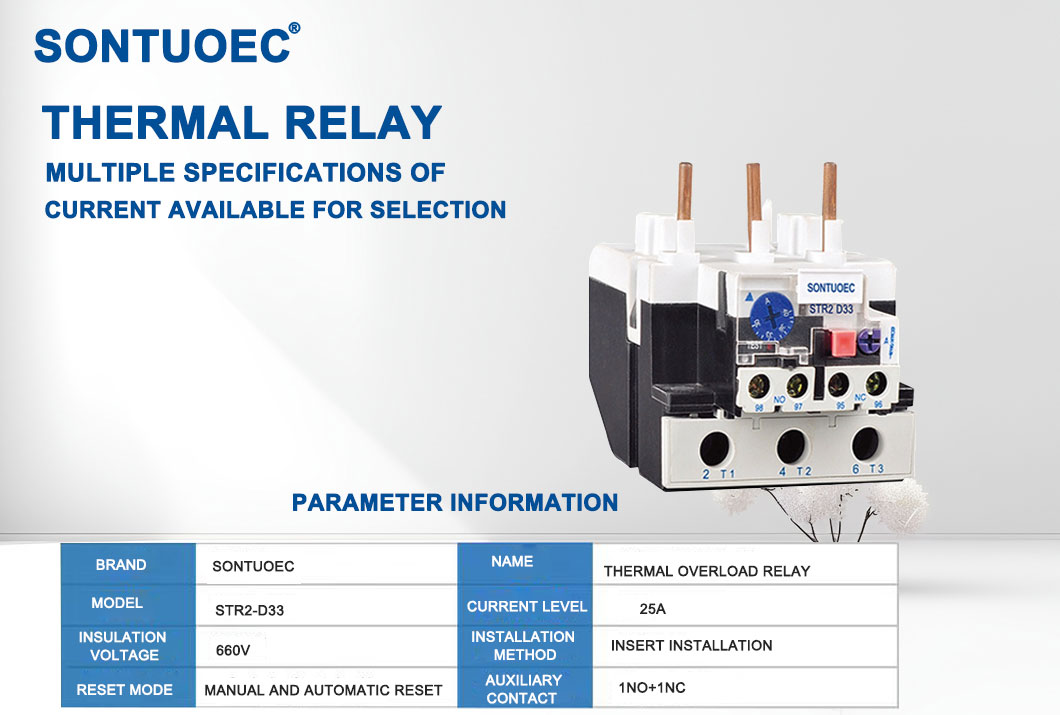

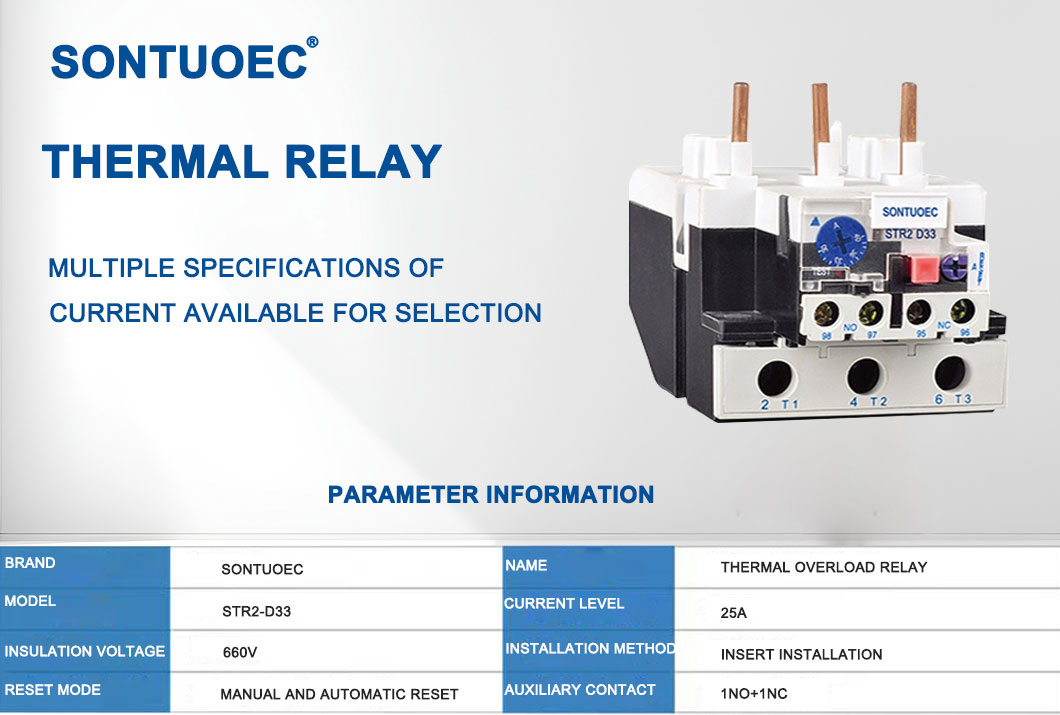

স্পেচিফিকেশন:

সামগ্ৰী নাম	থাৰ্মেল অভাৰলোড ৰিলে
মডেল	ST2-D33
সামগ্ৰী	প্লাস্টিক,ইলেক্ট্রনিক উপাদান
তাপীয় যোগাযোগ কৰক	1NO+1NC
তাপীয় ৰিলেেটেড কাৰেণ্ট	২৩এ-৯৩এ	PLS কাৰেণ্টটো মন কৰক পৰিসৰ
STR2-93	নিয়ন্ত্ৰণযোগ্য বৰ্তমান পৰিসীমা(A)ছেটিং পৰিসীমা	3322	২৩～২৬～৩২	STR2-40～95
		3353	17"25
		3355	30～33～36～40
		3357	37～41～46～50	STR2-50～95
		3359	48～51～60‐65	STR2-50～95
		3361	55～0～65～70	STR2-62～95
		3363	৬৩～৭১～৮০	STR2-80/STR2-95
		3365	৮০～৮৫～৯৩	STR2-95
কম্পনাংক	৬৬০ভি
ট্ৰিপিং ক্লাছ	৫০/৬০Hz
ৰং	দেখুওৱাৰ দৰে

মূল প্ৰযুক্তিগত প্ৰাচলসমূহ

মডেল	ৰেটিং কাৰেণ্ট	নহয়।	ছেটিং পৰিসীমা(A)	যোগাযোগৰ বাবে
STR2-25	25	1301	০.১"০.১২‐১৪‐০.১৬	STR2-9～32
		1302	0.16‐19‐0.220.25
		1303	0.25～0.3～0.35～0.4
		1304	০.৪‐০.০৫‐০.৬৩
		1305	0.63↑
		1306	1～1.2～1.4～1.6
		1307	1.6～1.9～2.2～2.5	STR2-12～32
		1308	2.5～3.3.5～4
		1309	4～5～6
		1312	5.5～6～7～8
		1314	7～8～9～10
		1316	9～11～13
		1321	12～14～16‐18	STR2-12～32
		1322	17～21～25	STR2-12～32
		1353	২৩～৩২	STR2-25/32(LC1-D25/32)
STR2-36	36	2353	23～26～29～32	STR2-25/32(LC1-D25/32)
		2353	২৮～৩২～৩৬	STR2-32
		2353	৩০～৪০	STR2-32
STR2-93	93	3322	২৩～২৬～৩২	STR2-40～95
		3353	17"25
		3355	30～33～36～40
		3357	37～41～46～50	STR2-50～95
		3359	48～51～60‐65	STR2-50～95
		3361	55～0～65～70	STR2-62～95
		3363	৬৩～৭১～৮০	STR2-80/STR2-95
		3365	৮০～৮৫～৯৩	STR2-95
STR2-140	140		৮০～১০৪
			৯৫～১২০
			১১০"১৪০

মূল কাৰ্য্যসমূহ

অভাৰলোড প্ৰটেকচন: যেতিয়া মটৰৰ বোজাই ইয়াৰ ৰেটিং মান অতিক্ৰম কৰে, তেতিয়া তাপীয় অভাৰলোড ৰিলেই মটৰটো অতি উত্তাপ আৰু ক্ষতিৰ পৰা ৰক্ষা কৰিবলৈ পাৱাৰ চাপ্লাই কাটি পেলাব।

অতিমাত্ৰা উত্তাপৰ সুৰক্ষা: যদি মটৰটো কিবা কাৰণত অতিমাত্ৰা গৰম হয় (যেনে উচ্চ পৰিৱেশৰ উষ্ণতা বা তাপৰ অপচয় বেয়া), তেন্তে তাপীয় অভাৰলোড ৰিলেও শক্তি যোগান বন্ধ কৰি দিব।

ইণ্ডিকেচন ফাংচন: বহুতো থাৰ্মেল অভাৰলোড ৰিলেৰ এটা ইণ্ডিকেচন ফাংচন থাকে, যিয়ে মটৰটো অভাৰলোড বা অতিৰিক্ত গৰম কৰা হ'লে অৱস্থাৰ সংকেত দিয়ে বা সলনি কৰে, যাতে অপাৰেটৰে সময়মতে ব্যৱস্থা বিচাৰি পায় আৰু ল'ব পাৰে।

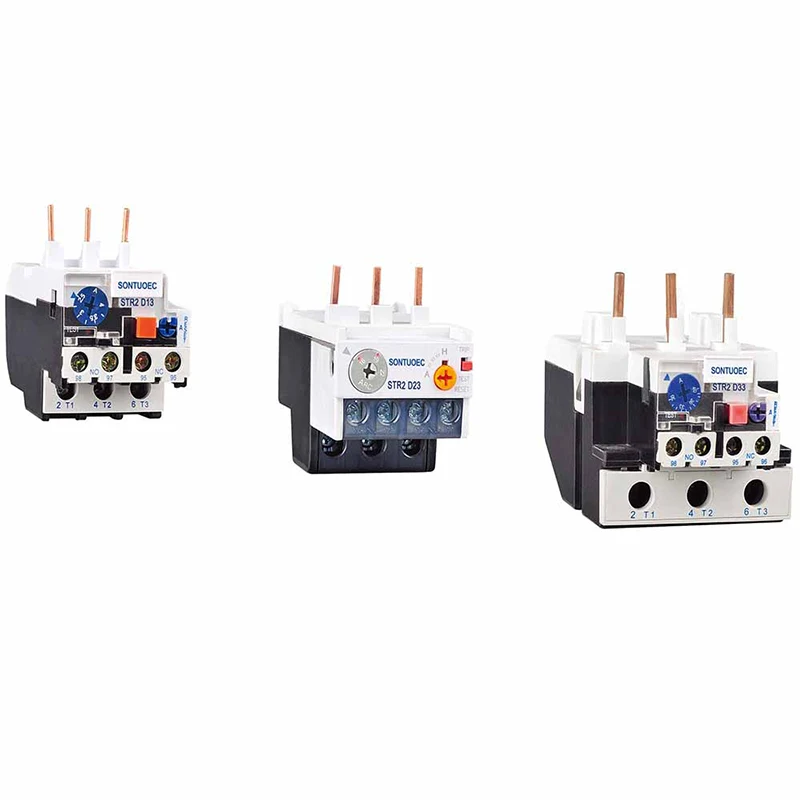

50/60 Hz ৰ বৰ্তনীত অটো ৰিলে STR2-D শৃংখলাৰ তাপমাত্ৰাৰ ৰিলেৰ ব্যৱহাৰ কৰিব পাৰি, ৰেটিং ইনচুলেচন ভল্টেজ 660 V, ৰেটিং কাৰেণ্ট 0.1-93A ৰ ৰেটিং বিৰতি সুৰক্ষিত কৰাৰ বাবে। ৬০৯৪৭-১।

আবেদন পৰিস্থিতিসমূহ

বিশেষকৈ ঔদ্যোগিক আৰু বাণিজ্যিক পৰিৱেশত থাৰ্মেল অভাৰলোড ৰিলে বহুলভাৱে ব্যৱহাৰ কৰা হয়, বিশেষকৈ ইলেক্ট্ৰিক মটৰ ড্ৰাইভৰ প্ৰয়োজন হোৱা সঁজুলিত। উদাহৰণস্বৰূপে, পাম্প, কম্প্ৰেছাৰ, ফেন, কনভেয়ৰ, আৰু অন্যান্য বিভিন্ন যান্ত্ৰিক সঁজুলিত ব্যৱহাৰ কৰা হয় যাতে অতিৰিক্ত বোজা বা অতি উত্তাপৰ অৱস্থা হ’লে এনে সঁজুলিসমূহ নিৰাপদে বন্ধ কৰিব পৰা যায়।

নিৰ্বাচন আৰু সংস্থাপন

এটা তাপীয় অভাৰলোড ৰিলে নিৰ্বাচন কৰাৰ সময়ত, মটৰৰ শক্তি ৰেটিং, অপাৰেটিং পৰিৱেশ, আৰু লোড বৈশিষ্ট্যৰ দৰে কাৰকসমূহ বিবেচনা কৰা প্ৰয়োজন। ইয়াৰ উপৰিও থাৰ্মেল অভাৰলোড ৰিলেৰ ৰেটিং কাৰেণ্ট মটৰৰ ৰেটিং কাৰেণ্টৰ সৈতে মিল থকাটো নিশ্চিত কৰাটো প্ৰয়োজনীয় আৰু ইয়াৰ উপযুক্ত অভাৰলোড আৰু অতি উত্তাপ সুৰক্ষা বৈশিষ্ট্য আছে।

এটা থাৰ্মেল অভাৰলোড ৰিলে সংস্থাপন কৰাৰ সময়ত, আপুনি নিৰ্মাতাৰ নিৰ্দেশনা অনুসৰণ কৰিব লাগিব আৰু নিশ্চিত কৰিব লাগিব যে ই মটৰৰ শক্তি আৰু নিয়ন্ত্ৰণ বৰ্তনীৰ সৈতে সঠিকভাৱে সংযোগ কৰা হৈছে। ইয়াৰ উপৰিও, থাৰ্মেল অভাৰলোড ৰিলেসমূহ সঠিকভাৱে পৰিচালনা আৰু দীঘলীয়া সেৱা জীৱন নিশ্চিত কৰিবলৈ পৰীক্ষা আৰু ৰক্ষণাবেক্ষণ কৰা প্ৰয়োজন।
