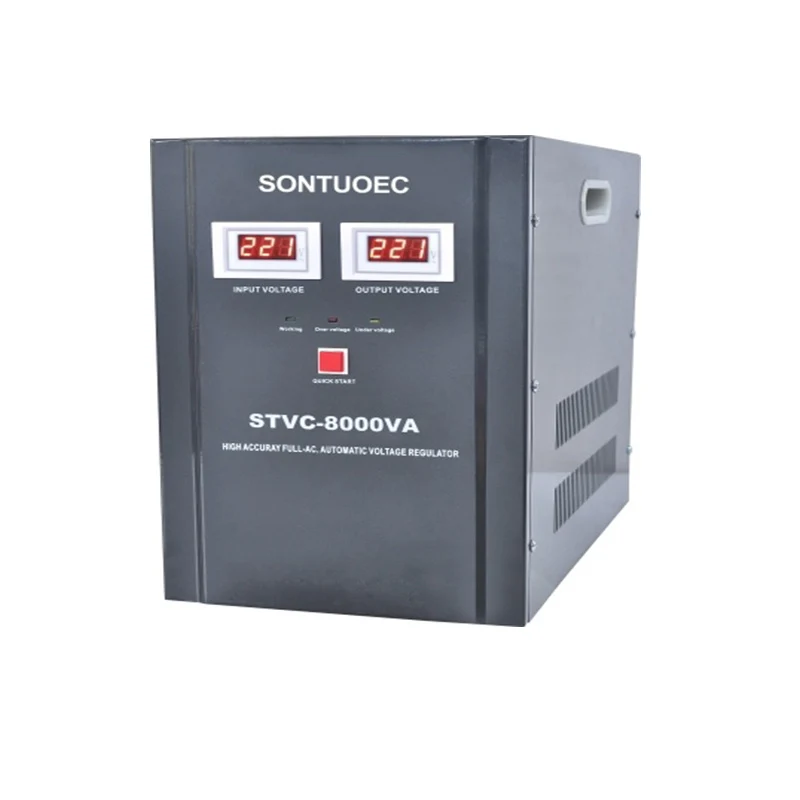

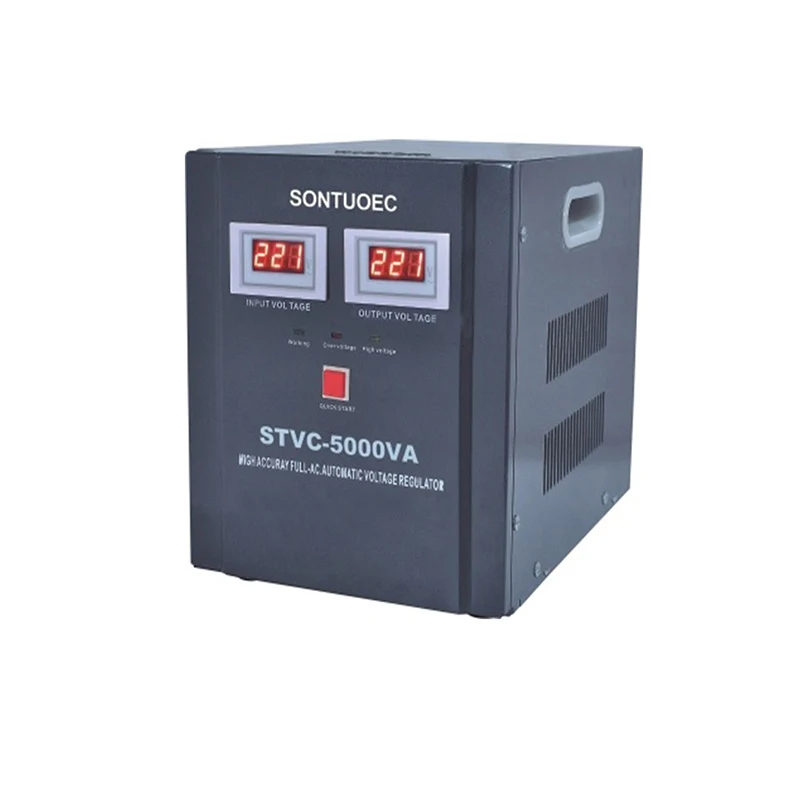

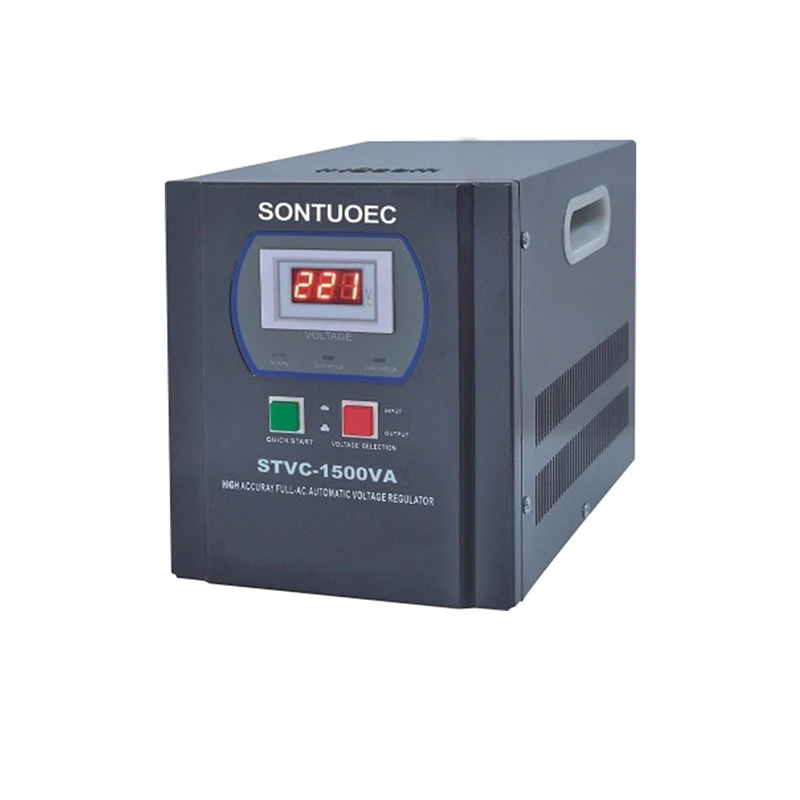

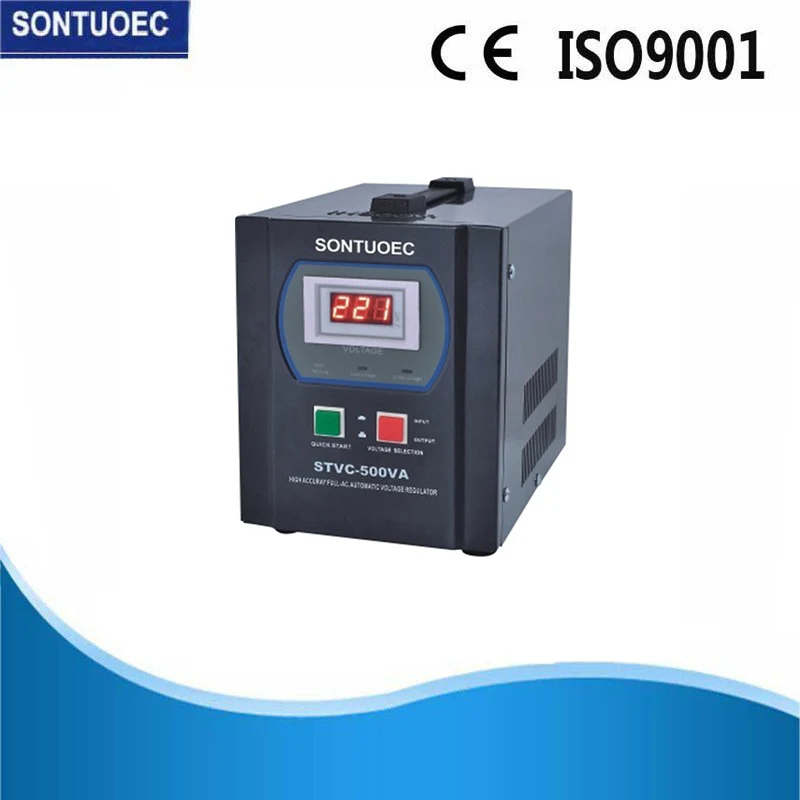

SONTUOEC যোগানকাৰীৰ ভল্টেজ নিয়ন্ত্ৰক ষ্টেবিলাইজাৰে এটা অভ্যন্তৰীণ বৰ্তনী বা ব্যৱস্থাৰ জৰিয়তে ইনপুট ভল্টেজ সামঞ্জস্য কৰে যাতে আউটপুট ভল্টেজ স্থিতিশীল হয়। এই যন্ত্ৰটোৱে শক্তি যোগান ব্যৱস্থাত গুৰুত্বপূৰ্ণ ভূমিকা পালন কৰে, মাইক্ৰ’প্ৰচেছৰ, ইলেক্ট্ৰনিক উপাদান আদিৰ বাবে এটা সুস্থিৰ ভল্টেজ ইনপুট প্ৰদান কৰিবলৈ ৰেক্টিফায়াৰ, ইলেক্ট্ৰনিক ফিল্টাৰ আদি উপাদানৰ সৈতে একেলগে কাম কৰে।
মডেল |
STVC |
|
স্পেচিফিকেশন: |
500VA;1000VA;1500VA;2000VA;5000VA;6000VA;8000VA;10000VA, |
|
প্ৰযুক্তি |
CPU ভিত্তিক ডিজিটেল চাৰ্কিট + মটৰ |
|
ইনপুট |
ইনপুট ভল্টেজ পৰিসৰ |
১৩০ভি-২৫০ভি |
ইনপুট ফ্ৰিকুৱেন্সি |
৫০/৬০Hz |
|
আউটপুট আউটপুট |
আউটপুট ভল্টেজ |
220VAC |
আউটপুট নিখুঁততা |
±৩% |
|
দক্ষতা |
৯৮% |
|
স্তৰ |
একক পৰ্যায়সমূহ |
|
LCD প্ৰদৰ্শনৰ অৱস্থা |
ইনপুট ভল্টেজ/আউটপুট ভল্টেজ |
|
LCD প্ৰদৰ্শনৰ অৱস্থা |
নীলা LCD;পৰ্যায় A,B আৰু C ইনপুট ভল্টেজ সূচায় আৰু আউটপুট ভল্টেজ |
|
2second ৰ বাবে চুইচ টিপক, LCD প্ৰদৰ্শন PDR ৰ চলি থকা অৱস্থা দেখুৱাবলৈ সলনি কৰক, অন্তৰ্ভুক্ত কৰি |
||
প্ৰতিটো পৰ্যায়ৰ বাবে ট্ৰেন্সফৰ্মাৰৰ উষ্ণতা, স্বাভাৱিক / অস্বাভাৱিক |
||
সুৰক্ষা |
উচ্চ ভল্টেজ সুৰক্ষা |
হয় |
কম ভল্টেজ সুৰক্ষা |
হয় |
|
অভাৰলোড সুৰক্ষা |
হয় |
|
উচ্চ উষ্ণতাৰ সুৰক্ষা |
হয় |
|
বৰ্তনী সুৰক্ষা |
চাৰ্কিট ব্ৰেকাৰ |
|
স্মাৰ্ট কুলিং চিষ্টেম |
হয় |
|
সুৰক্ষাৰ মানদণ্ড |
N/M |
|
কাৰ্য্যকৰী অৱস্থা |
কাৰ্য্যকৰী উষ্ণতা |
-১০oC~+৪০oC |
সংৰক্ষণৰ উষ্ণতা |
-১৫-৪৫°C |
|
অপাৰেটিং আপেক্ষিক আৰ্দ্ৰতা |
10%RH-102%RH,অঘনীভূত কৰা |
|
মাত্ৰা |
মেচিনৰ আকাৰ(মি.মি.) |
|
ইউনিটৰ ওজন(কিলোগ্ৰাম) |
|
আউটপুট বিচ্যুতি |
1-3%(এডজাষ্টেবল) |
কম্পনাংক |
৫০/৬০Hz |
দক্ষতা |
≥98% |
প্ৰতিক্ৰিয়াৰ সময় |
≤1s |
ইনচুলেচন ৰেজিষ্টেন্স |
≥5mΩ |
অভাৰলোড |
ডাবল ৰিটেড কাৰেণ্ট,এক মিনিট |
তৰংগ আকৃতিৰ বিকৃতি |
নন-অদৃষ্টিৰ নিষ্ঠা ৱেৰফৰ্ম |
ৰক্ষা কৰা |
অভাৰভোল্টেজ,অভাৰকাৰেণ্ট,অল্যাংক পৰ্যায়সমূহ |
ভল্টেজ ৰেগুলেটৰ ষ্টেবিলাইজাৰৰ অপাৰেটিং নীতি বিভিন্ন কৌশল আৰু ডিজাইনৰ ওপৰত ভিত্তি কৰি হ'ব পাৰে, য'ত তলত উল্লেখ কৰা হৈছে যদিও ইয়াৰ মাজতে সীমাবদ্ধ নহয়:
সৰল ভল্টেজ নিয়ন্ত্ৰক বৰ্তনী: এটা ৰেজিষ্টৰ আৰু এটা ডাইঅ'ডৰ শৃংখলা সংযোগৰ দ্বাৰা উপলব্ধি কৰা হয়। ডাইঅ’ডৰ লগাৰিদমিক ভল্টেজ-কাৰেণ্ট বক্ৰৰ বাবে ডাইঅ’ডৰ ওপৰৰ ভল্টেজটো ইনপুট কাৰেণ্ট সলনি হোৱাৰ লগে লগে অলপহে সলনি হ’ব। এই বৰ্তনীটো এনে প্ৰয়োগৰ বাবে উপযোগী যিবোৰৰ বাবে উচ্চ ভল্টেজৰ সঠিকতা আৰু কাৰ্যক্ষমতাৰ প্ৰয়োজন নহয়।
ঋণাত্মক প্ৰতিক্ৰিয়া নিয়ন্ত্ৰণ লুপ: প্ৰকৃত ভল্টেজক এটা নিৰ্দিষ্ট ৰেফাৰেন্স ভল্টেজৰ সৈতে তুলনা কৰি, ভুল মান বৃদ্ধি কৰি ভল্টেজ নিয়ন্ত্ৰকলৈ পঠিওৱা হয়, আৰু আউটপুট সামঞ্জস্য কৰি ভুল মান সৰু কৰিবলৈ সামঞ্জস্য কৰা হয়। ই এটা ঋণাত্মক প্ৰতিক্ৰিয়া নিয়ন্ত্ৰণ লুপ গঠন কৰে আৰু ভল্টেজ নিয়ন্ত্ৰণৰ সঠিকতা উন্নত কৰে।
ইলেক্ট্ৰ’মেকানিকেল মেকানিজম: ভল্টেজ ষ্টেবিলাইজেচনৰ বাবে ইলেক্ট্ৰ’মেগনেট সৃষ্টি কৰিবলৈ সংবেদন সংকেত ব্যৱহাৰ কৰা হয়। যেতিয়া ভল্টেজ বৃদ্ধি পায়, বিদ্যুৎ প্ৰবাহ বৃদ্ধি পায়, ইলেক্ট্ৰ’মেগনেটে লোহাৰ কোৰক আকৰ্ষণ কৰে, আৰু লোহাৰ কোৰৰ সৈতে সংযুক্ত যান্ত্ৰিক চুইচটো ভাঙি যায়, যাৰ ফলত ভল্টেজ কমি যায়; আৰু বিপৰীতভাৱে।
ভল্টেজ ৰেগুলেটৰ ষ্টেবিলাইজাৰ হৈছে এটা টাৰ্ণছ ৰেচিঅ'ৰ সৈতে এটা অবিৰতভাৱে নিয়ন্ত্ৰণযোগ্য অটোট্ৰেন্সফৰ্মাৰ। যেতিয়া ভল্টেজ নিয়ন্ত্ৰক ব্ৰাছে হেণ্ড হুইলৰ মূল খাদ আৰু ব্ৰাছ হোল্ডাৰৰ সহায়ত কইলৰ পলিচ কৰা পৃষ্ঠৰ কাষেৰে সোমাই যায়, তেতিয়া টাৰ্ণৰ অনুপাত অবিৰতভাৱে সলনি কৰিব পাৰি। ইয়াৰ দ্বাৰা আউটপুট ভল্টেজ শূন্যৰ পৰা পূৰ্বৰ উচ্চলৈ মসৃণভাৱে সামঞ্জস্য কৰা হয়।
শৃংখলা নিয়ন্ত্ৰকসমূহৰ বৈশিষ্ট্য হৈছে অবিকৃতিৰ তৰংগ আকৃতি, সৰু আকাৰ, লঘু ওজন, উচ্চ কাৰ্যক্ষমতা, সুবিধাজনক ব্যৱহাৰ, নিৰ্ভৰযোগ্য কাৰ্য্যক্ষমতা আৰু দীৰ্ঘম্যাদী কাৰ্য্যকলাপ। ভল্টেজ নিয়ন্ত্ৰণ, উষ্ণতা নিয়ন্ত্ৰণ, ডিমিং, শক্তি নিয়ন্ত্ৰণ আদিৰ বাবে ইয়াক ব্যৱহাৰ কৰা হয়। , ধাতুবিদ্যাৰ যন্ত্ৰপাতি, ইলেক্ট্ৰ'মেকানিকেল উৎপাদন, পোহৰ উদ্যোগ, বৈজ্ঞানিক পৰীক্ষা, উপযোগীতা, ঘৰুৱা সঁজুলি, উষ্ণতা নিয়ন্ত্ৰণ, ডিমিং, আৰু শক্তি নিয়ন্ত্ৰণ আদিৰ বাবে ইয়াক ব্যৱহাৰ কৰা হয়।
1.এম্বিয়েন্ট তাপমাত্ৰা: সৰ্বোচ্চ উষ্ণতা + 40 oC, নূন্যতম উষ্ণতা -15 oC
2.উচ্চতা: নিয়ন্ত্ৰক স্থাপন কৰা উচ্চতা 1000 মিটাৰৰ অধিক নহয়
3.আপেক্ষিক বায়ুৰ আৰ্দ্ৰতা: ভিজা মাহৰ মাহেকীয়া গড় আপেক্ষিক আৰ্দ্ৰতা 90%, আৰু মাহটোৰ গড় উষ্ণতা 25 oC শক্তি যোগান ভল্টেজ তৰংগ আকৃতি:
4.পাৱাৰ চাপ্লাই ভল্টেজ তৰংগ আকৃতি এটা চাইন তৰংগ বা এটা চাইন তৰংগৰ অনুৰূপ স্থাপন স্থান গেছ, বাষ্প, ৰাসায়নিক জমা, ধূলি, মলি আৰু অন্যান্য বিস্ফোৰক আৰু আক্ৰমণাত্মক মাধ্যমৰ পৰা মুক্ত যিয়ে নিয়ন্ত্ৰকৰ ইনচুলেচনত গুৰুতৰভাৱে প্ৰভাৱ পেলায়।
5.স্থাপন স্থান গুৰুতৰ কম্পন আৰু বাম্পৰ পৰা মুক্ত হ’ব লাগে।
6.Indoor ব্যৱহাৰ।
টোকা! -নিৰ্বাচন:TIPS এই নিয়ন্ত্ৰক সামগ্ৰী সমান্তৰালভাৱে ব্যৱহাৰ কৰিব নোৱাৰি।
এটা শৃংখলা:ৰ পৰা: 500VA লৈকে 10000VA ছিৰিজ ; একক পৰ্যায়
1. আয়তন পৰম্পৰাগত যন্ত্ৰতকৈ সৰু; 4 চকাৰ সৈতে লৰচৰ আৰু ইনষ্টল কৰাটো সহজ।
২) তাঁৰৰ ভুল সংযোগ নকৰিবলৈ ফেজ-ক্ৰম সুৰক্ষাৰ সৈতে;
3. অধিক ফেনৰ সৈতে ,হিট স্থানান্তৰ কাৰ্য্যক্ষমতা অধিক উন্নত , তাপমাত্ৰা বৃদ্ধি সৰ্বনিম্ন ;:লোড ক্ষমতা অধিক আৰু স্থিৰ;
৪/ কইল স্থাপনৰ নিৰ্মাণ অধিক যুক্তিসংগত।
5. বুদ্ধিমান পৃথক-নিয়ন্ত্ৰণযোগ্য ভল্টেজ ভেগুলেটৰ
