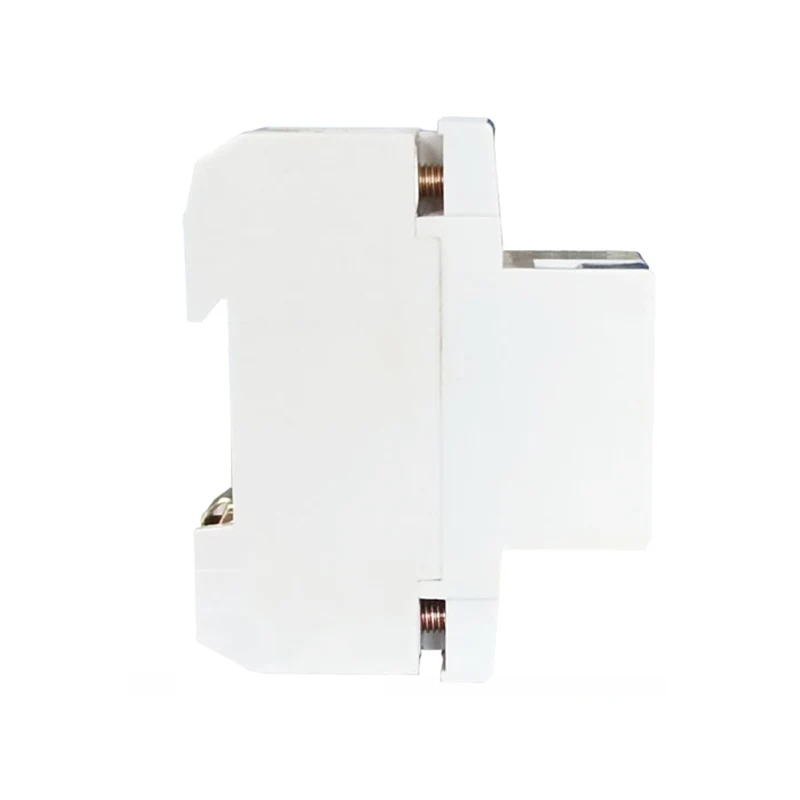

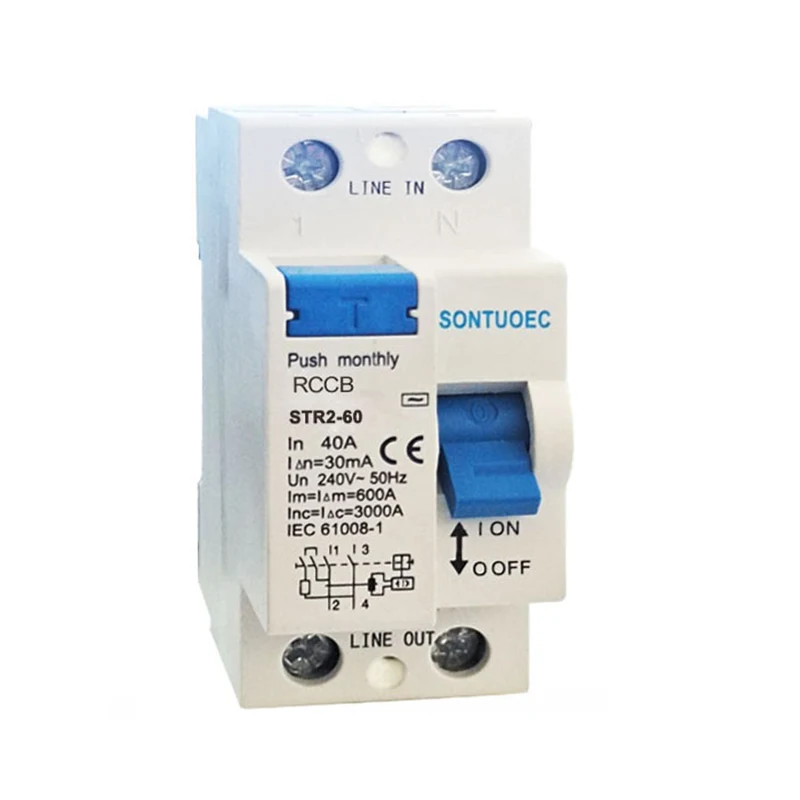

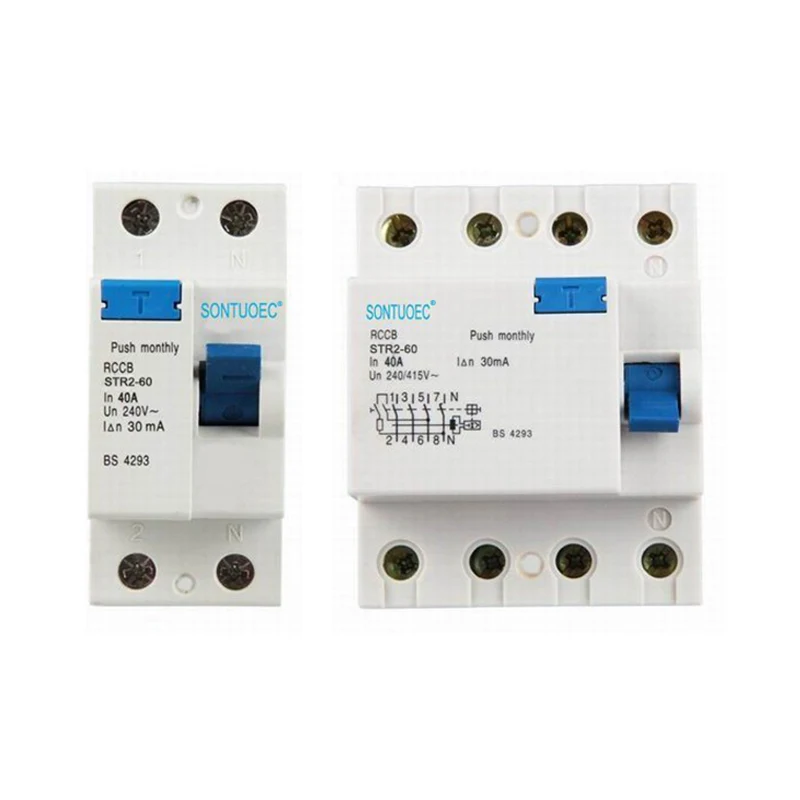

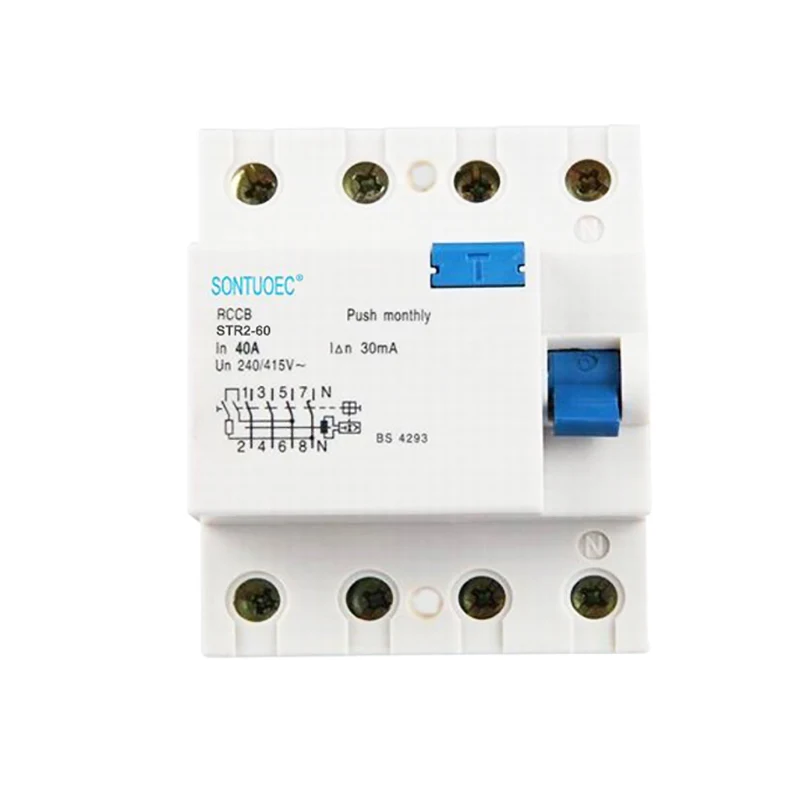

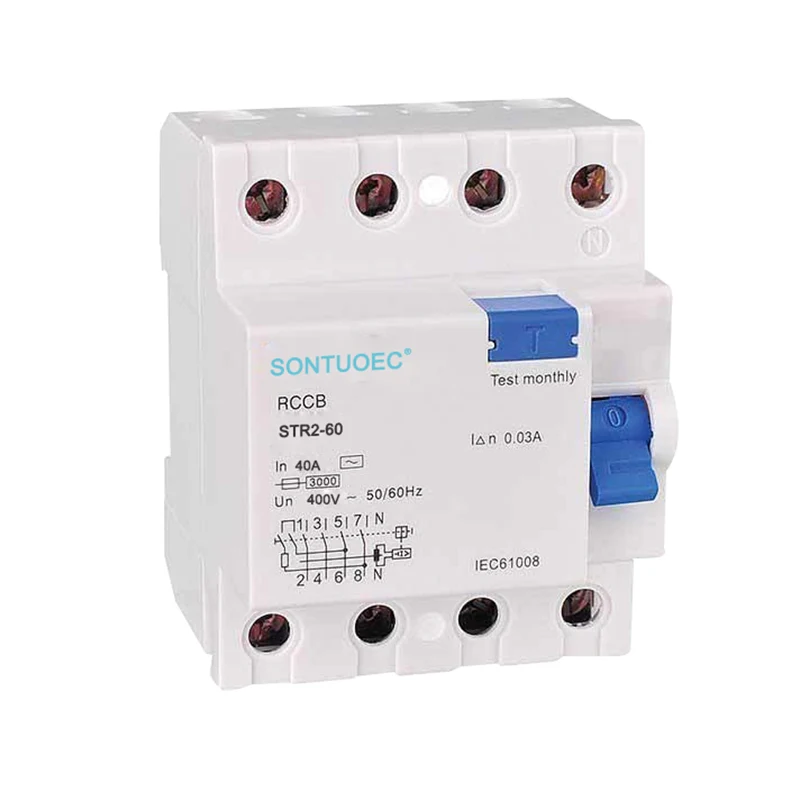

4P 63A /30mA RCD এচি প্ৰকাৰ

এই 4P 63A /30mA RCD AC প্ৰকাৰে RCD ৰ অভ্যন্তৰীণ বিচ্ছিন্নকৰণ ব্যৱস্থাক সূচনা কৰে, যাৰ ফলত RCD এ শক্তি যোগান দ্ৰুতভাৱে কাটি পেলায়, যাৰ ফলত বৈদ্যুতিক সঁজুলি আৰু কৰ্মীৰ সুৰক্ষা সুৰক্ষিত হয়।

Send Inquiry

Product Description

মানদণ্ড	IEC61008-1
মেৰুৰ সংখ্যা	2p,4p
ৰেট কাৰেণ্ট(A)	১৬,২৫,৩২,৪০,৬৩
ৰেটিং পোৱা অৱশিষ্ট অপাৰেটিং Current(IN)(MA)	১০,৩০,১০০,৩০০,৫০০
ৰেটিং পোৱা অন-অপাৰেচন কাৰেণ্ট(ইন)(MA)	≤0.5in
ৰেটেড ভল্টেজ(V)	এচি ২৩০/২৪০
ৰেটেড ভল্টেজ(V)	এচি ২৩০/৪০০
অৱশিষ্ট অপাৰেটিং কাৰেণ্ট পৰিসৰ	0.5in~in
অৱশিষ্ট কাৰেণ্ট অফ-টাইম	≤0.3s
শ্বৰ্ট চাৰ্কিট ক্ষমতা(ICU)	৬০০০এ
ধৈৰ্য	4000
সুৰক্ষাৰ ডিগ্ৰী	IP20

মূল ধাৰণা

 4p: এই 4p 63A /30mA RCD AC টাইপ এটা চাৰি-মেৰু চুইচ, অৰ্থাৎ ই একেলগে চাৰিটা চাৰ্কিটৰ অন-অফ নিয়ন্ত্ৰণ কৰিব পাৰে। এই ডিজাইন সাধাৰণতে এনে প্ৰয়োগত ব্যৱহাৰ কৰা হয় য’ত ফেজ, শূন্য আৰু দুটা মাটিৰ তাঁৰ একে সময়তে কাটিব লাগে যাতে লিকেজ বা ফল্টৰ ক্ষেত্ৰত বৰ্তনীটো সম্পূৰ্ণৰূপে কাটি পেলাব পাৰি যাতে উচ্চ পৰ্যায়ৰ বৈদ্যুতিক সুৰক্ষা সুৰক্ষা প্ৰদান কৰিব পৰা যায়।

 63a: সূচায় যে RCD ৰ ৰেটিং 63 amps, যিটো হৈছে সৰ্বোচ্চ বিদ্যুৎ প্ৰবাহৰ মান যিটো RCD এ অতি উত্তাপ বা ক্ষতি নকৰাকৈ অবিৰতভাৱে কঢ়িয়াই নিব পাৰে।

 30MA: ইংগিত দিয়ে যে RCD ৰ 30 মিলিপ্পৰ লিকেজ ক্ৰিয়া কাৰেণ্ট আছে, অৰ্থাৎ যেতিয়া বৈদ্যুতিক ব্যৱস্থাত লিকেজ কাৰেণ্টে এই মান অতিক্ৰম কৰে, তেতিয়া RCD এ ব্যক্তিগত সুৰক্ষা সুৰক্ষিত কৰিবলৈ আৰু বৈদ্যুতিক জুইৰ দৰে দুৰ্ঘটনা ৰোধ কৰিবলৈ শক্তি যোগান দ্ৰুতভাৱে কাটি পেলাব।

 আৰ চি ডি: অৱশিষ্ট কাৰেণ্ট যন্ত্ৰ, এটা বৈদ্যুতিক ব্যৱস্থাত অৱশিষ্ট কাৰেণ্ট (অৰ্থাৎ লিকেজ কাৰেণ্ট) ধৰা পেলাবলৈ আৰু শক্তি যোগান কাটিবলৈ ব্যৱহাৰ কৰা বৈদ্যুতিক সুৰক্ষা যন্ত্ৰ।

 এটা প্ৰকাৰ: ইয়াৰ অৰ্থ হ’ল RCD এটা প্ৰকাৰ, অৰ্থাৎ ই AC আৰু স্পন্দনশীল DC অৱশিষ্ট কাৰেণ্ট দুয়োটাতে সঠিকভাৱে কাম কৰিব পাৰে (≤6mA ৰ এটা মসৃণ DC কাৰেণ্টক চুপাৰিম্প’জড হ’বলৈ দিব পাৰি)। এই ধৰণৰ আৰ চি ডি বহুতো ইলেক্ট্ৰনিক যন্ত্ৰৰ সৈতে চাৰ্কিটৰ বাবে উপযোগী, যেনে ঘৰুৱা সঁজুলি, কাৰ্যালয়ৰ সঁজুলি, কম্পিউটাৰ আৰু অন্যান্য ঠাই।

কাৰ্য্যৰ নীতি

আৰ চি ডিৰ অপাৰেটিং নীতিটো অৱশিষ্ট কাৰেণ্ট ট্ৰেন্সফৰ্মাৰৰ ওপৰত ভিত্তি কৰি কৰা হয়। যেতিয়া বৈদ্যুতিক ব্যৱস্থাত এটা ভাৰসাম্যহীন কাৰেণ্ট (অৰ্থাৎ লিকেজ) হয়, তেতিয়া অৱশিষ্ট কাৰেণ্ট ট্ৰেন্সফৰ্মাৰে এই ভাৰসাম্যহীন কাৰেণ্ট ধৰা পেলায় আৰু লিকেজ কাৰেণ্টৰ সমানুপাতিক এটা চুম্বকীয় প্ৰবাহ সৃষ্টি কৰে। এই চুম্বকীয় প্ৰবাহে আৰ চি ডিৰ আভ্যন্তৰীণ বিচ্ছিন্নতা ব্যৱস্থাক সূচনা কৰে, যাৰ ফলত আৰ চি ডিয়ে বিদ্যুৎ যোগান দ্ৰুতভাৱে কাটি পেলায়, যাৰ ফলত বৈদ্যুতিক সঁজুলি আৰু কৰ্মীৰ সুৰক্ষা সুৰক্ষিত হয়।

আবেদন পৰিস্থিতি

ঔদ্যোগিক শক্তি: ঔদ্যোগিক পৰিৱেশত বৃহৎ সংখ্যক বৈদ্যুতিক সঁজুলি আৰু জটিল বৰ্তনী ব্যৱস্থাৰ উপস্থিতিৰ বাবে 4P 63A /30mA RCD ব্যৱহাৰ কৰাটো প্ৰয়োজনীয় যে ব্যাপক বৈদ্যুতিক সুৰক্ষা সুৰক্ষা প্ৰদান কৰিবলৈ।

বাণিজ্যিক: শ্বপিং মল, হোটেল আদিৰ দৰে বাণিজ্যিক চৌহদত, য’ত মানুহ আৰু বৈদ্যুতিক সঁজুলিৰ অধিক ঘনত্ব থাকে, তাত বৈদ্যুতিক সুৰক্ষা নিশ্চিত কৰিবলৈ এই ধৰণৰ আৰ চি ডিৰ প্ৰয়োজন হয়।

হাই-এণ্ড ৰেচিডেন্সিয়েল: কিছুমান হাই-এণ্ড ৰেচিডেন্সত, 4P 63A /30mA RCD এটা প্ৰকাৰকো উচ্চ পৰ্যায়ৰ বৈদ্যুতিক সুৰক্ষা সুৰক্ষা প্ৰদান কৰিবলৈ বাছি লোৱা হয়।
